S 参数

S 参数是描述一个高频网络特性的参数，是信号完整性的重要参数，其原理同电路理论里的 Z 参数，Y 参数类似。但由于 Z 和 Y 参数的测量存在开路短路情况，不适合高频情况下应用，所有用 S 参数来描述。

如下图所示，当端口 2 匹配时，可以定义两个 S 参数 S11 和 S22，S11 是反射系数，S21是传输系数。

S参数的反射系数S11和传输系数S21的计算公式

对于常见两端口互联结构，可以定义四个 S 参数：

• 其中 S11 和 S22 称插入损耗，反映了信号通过传输线网络的能力；
• 另外还有两个参数 S21 和 S12 称为回波损耗，反映了信号在传输线网络上的反射状况。

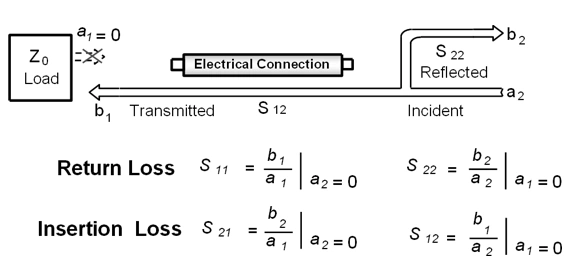

S参数的S11,S22,S21,S12的不同计算公式
