简介:

在现代电子设备日益增多的环境中,近距离抗扰度测试成为了确保设备可靠性和稳定性的重要环节,于是福特 EMC-CS-2009 标准及 ISO 11452-9标准都提出了手持式发射机射频抗扰度的测试项目,目的是为了评估汽车电子产品在各种近距离电磁干扰下的性能表现,确保设备在实际应用中能够正常工作。本文将详细介绍该测试的目的、方法、标准要求以及测试结果的分析。

一、测试目的

手持式发射机通常用于模拟手机、无线通信、遥控等设备的工作状态,因为它们都会在汽车内部使用,所以它们的在工作时产生的射频场强会直接影响到汽车电子零部件设备的工作稳定性。于是我们就需要通过按照福特 EMC-CS-2009 标准及 ISO 11452-9标准进行手持式抗扰度测试,以评估:

  • 确定汽车电子零部件设备在电磁干扰环境下的工作能力。
  • 验证设备的设计是否符合相关的抗扰度要求。
  • 为产品的市场投放和用户使用提供信心。
  • 满足车厂对零部件厂商的要求。

二、测试标准说明

福特 EMC-CS-2009 标准主要涵盖以下几个方面的内容:

2.1、测试环境:

规定了测试应在ISO11452-2标准要求的 ALSE电波暗室中进行,以保证测试结果的准确性。另外标准11.6.1节指定采用下方列表中的 Schwarzbeck 公司生产的三种不同频率段的手持式测试天线:

  • SBA 9113 和元件 420 NJ 测试360MHz-2700MHz 频率范围内的近场手持式发射机射频抗扰度测试运用。
  • 如果车厂有更高的测试需求,您还可以选购 SBA 9119 + 422 NJ 测试频率范围900MHz-6GHz。
  • 另外还有 419 NJ + NMHC 4MM :可测频率 20MHz-220MHz

三种天线都采用下面描述的测试方法即可。但是不论采用哪个天线频率段,应该在测试报告中注明您的测试设备和测试频率范围。

2.2、测试距离规定:

标准要求DUT在以下两种情况采用不同的测试距离,上节提到的推荐测试天线 420NJ 有一个50mm的测试距离选件可以直接连接后测试,当拆卸选件后就可以按5mm的测试距离开始测试。

<<<<提醒:左右滑动表格>>>>
DUT表面和线束的不同类型手持式发射天线和DUT的测试距离
DUT表面及其前300mm的线束(从DUTconmector测量),

这些线束可能被包装在50至200mm的有意和/或无意位置,

手持发射器可能位于这些位置。

50mm

天线需要每次移动100mm

测试区域:100mm*100mm

可能直接接触手持式发射器和所有其他DUT表面的钥匙和类似设备,

以及其线束的前300mm,这些线束可能从有意的存储位置包装不到50毫米。

5mm

天线需要每次移动30mm

测试区域:30mm*30mm

<<<<提醒:左右滑动表格>>>>

不论正在测试上表中的线缆还是EUT表面,在已经确定的每一个测试区域,手持式测试天线都需要转动90度测试两个极化方向并观察DUT工作状态写入测试报告。

手持式测试天线都需要转动90度测试两个极化方向

手持式测试天线都需要转动90度测试两个极化方向

2.3、所需测试设备和测试配置图:

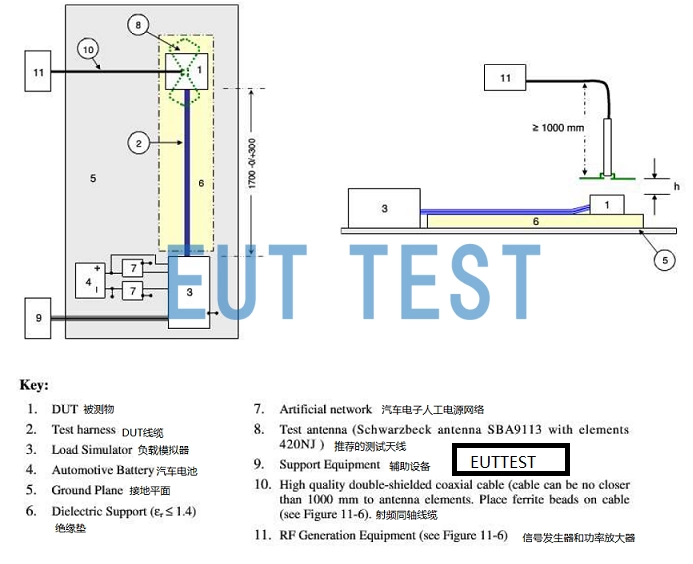

手持式发射机射频抗扰度测试所需测试设备和测试配置图

手持式发射机抗扰度测试所需测试设备和测试配置图

测试时需要准备上方配置图中要求的所有测试设备和测试附件:

  1. 被测物: 汽车电子待测零部件设备,DUT也称为 EUT。
  2. 被测物线缆:被测物工作时需要的所有互连线缆。
  3. 负载模拟器:模拟汽车电子负载
  4. 汽车电池:12V或24V蓄电池
  5. 接地平面:参考接地平面,需要根据被测物的大小改变平铺面积。联系EUTTEST可定制大面积铜板或铝板。
  6. 绝缘垫:相对介电常数<1.4,联系EUTTEST可定制大小和厚度。
  7. 汽车电子人工电源网络:符合CISPR25要求的AN
  8. 测试天线:420NJ , SBA 9113, 422NJ, SBA 9119
  9. 辅助设备:被测物正常工作需要的其他设备
  10. 高质量射频线缆:联系EUTTEST可定制不同频率范围的低损耗射频线缆
  11. 信号发生器和功率放大器:产生所需测试频率的信号源和功放

2.4、测试方法:

2.4.1、计算前向输入功率

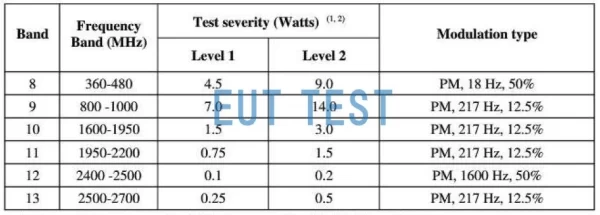

手持式发射天线的测试频率和输入功率要求

手持式发射天线的测试频率和输入功率要求

在搭建好所有测试设备和附件后,需要按上表计算天线前端的输出功率,然后根据下面的计算天线输出的电场强度。

天线前端的输出功率计算公式

天线前端的输出功率计算公式

    • Pant:天线的输入功率,参考上方的图片:手持式发射天线的测试频率和输入功率要求
    • A:线缆损耗,A<1
    • Pfwd前向功率:从定向耦合器得到的前向功率
  • Pref 反向功率:从定向耦合器得到的反向功率

通过以上公式即可计算得到功放输出的前向功率。

2.4.2、数据记录与分析

在测试过程中,实时记录设备的性能数据,特别是发生故障或功能异常的具体情况。测试结束后,对记录的数据进行整理与分析,判断设备的抗扰度性能是否符合标准要求。

2.4.3、测试结果分析

测试结果将根据设备在干扰条件下的表现进行评估。若设备在所有干扰信号下均能正常工作,则可认为其抗扰度符合福特 EMC-CS-2009 标准的要求;如果在某些条件下出现功能异常,需进一步分析原因并进行设计改进。

结论

福特 EMC-CS-2009 标准为手持式发射机射频抗扰度测试提供了系统、科学的依据。通过严格按照该标准进行测试,可以有效评估设备在电磁干扰环境下的性能,为产品的质量保证和市场竞争力提供有力支持。

以上是关于福特 EMC-CS-2009 测试手持式发射机抗扰度的详细说明,涵盖了测试目的、标准、方法及结果分析等内容。希望能对相关人员的工作提供帮助。
