CE102简介:

CE102是GJB151B-2013和MIL-STD-461F 标准都要求的10kHz以上电源线传导发射测试项目,CE102与CE101最大的区别就是测试频率范围不同。本文主要介绍了军用EMC标准要求的CE102测试的适用产品范围、限值线、所需的测试仪器、测试布置图、测试方法和步骤等信息,详情查看下方关于CE102 10kHz-10MHz 电源线传导发射 标准解析的详细内容。

更多军用设备EMC测试项目请查看:MIL-STD-461F 标准要求的EMC测试项目简介。

适用范围

CE102 10kHz-10MHz 电源线传导发射项目适用于所有的设备电源线,包括电源回线。这些电源线由EUT以外的外部电源供电。

当EUT的工作电流过大,50μH LlSN不能满足测试要求时,可以采用附录B EUT电源端口传导发射替代法,但需订购方同意。对于大电流负载,当电源分配布线较短或有沿高位线敷设的专门回线(相对结构回线而言)等情况,CE101、CE102中规定使用的50μH-LISN可能不再适合,此时可使用附录B中的 5μH-LlSN进行测试。

CE102测试限值

电源线传导发射不应超过图14 的相关限值。

图14 CE102 限值(AC 和 DC)

图14 CE102 限值(AC 和 DC)

CE102 测试设备

测试设备如下:

CE102测试配置

测试配置如下:

按 GJB151B-2013 如何根据被测物选择正确的测试布置图中的图2-图5进行基本配置。

CE102 校验测试配置:

1) 按图15配置,确保LISN输入端电源断开(未通电) ;

2) 测量接收机连接到LlSN信号输出端口的20dB衰减器上。

CE102 EUT测试配置

按图16配置;

图16 CE102 测试配置

图16 CE102 测试配置

测量接收机连接到LISN信号输出端口的20dB衰减器上。

CE102测试步骤

测试时,依照如下步骤进行:

测试设备通电预热并达到稳定工作状态。

CE102校验方法

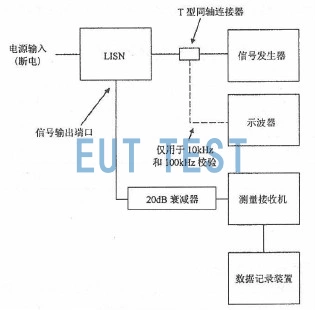

图15 CE102 测试系统校验配置

图15 CE102 测试系统校验配置

按图15 和以下步骤校验测试系统:

  • 信号发生器输出信号到LISN电源输出端,其频率为10kHz、100kHz、2MHz和10MHz,电平至少低于限值6dB。在10kHz和100kHz.用示波器确认其为正弦波并测量信号有效值电平。在2MHz和10MHz直接使用从50Ω信号发生器输出的信号电平。
  • 注:用示波器在10kHz和100kHz测量时,其输入阻抗既可以是50Ω也可以是高阻。
  • 测量接收机按正常数据扫描方式扫描,确认测量值在注入信号电平的±3dB范围之内。修正系数包括20dB衰减器、LISN中0.25μF耦合电容器(见图6)的插入损耗。
  • 如果测量值偏差超过±3dB,则要在测试之前找出误差原因并纠正。
  • 对其他每个LISN分别重复以上步骤。

CE102 EUT测试方法

按上方提到的图16 CE102 测试配置和以下步骤扫描EUT电源线的传导发射数据:

  • EUT通电预热并达到稳定工作状态;
  • 选择一根电源线进行测试;
  • 测量接收机按表2设置带宽及测量时间,在适用的频率范围内扫描;
  • 对其他受试电源线分别重复以上步骤。

测试数据和报告要求:

试验完成后,需提供如下测试数据:

a) 在X-Y坐标上连续、自动地绘出测试数据的频谱曲线图;

b) 曲线图上显示适用的限值曲线;

c) 列出所需的超过限值的频率、幅值、超标量及其工作状态。
