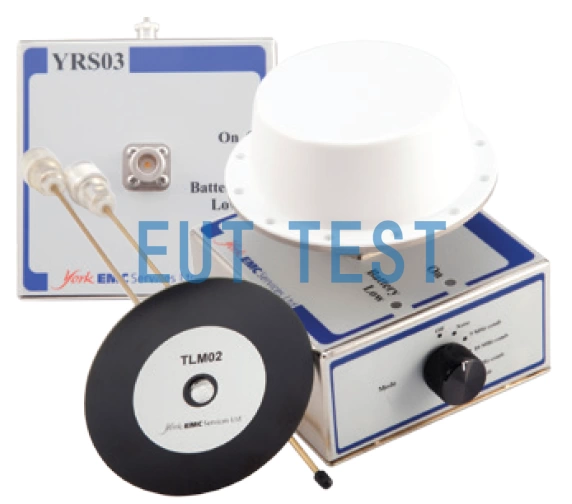

YRS03 简介:
YRS03 参考白噪声梳状谱 比对信号源 是由英国 York 公司生产并由EUTTEST在国内代理销售的测试仪器,包括以下三种不同配置的测试组合:
- YRS03KIT01
- YRS03KIT02
- YRS Combination Kit
以上三种测试套装都包含 YRS03 主噪声源,它是一种多模式、宽带噪声和梳状谱噪声源源,能够在 10 MHz-6 GHz 范围内产生连续噪声输出或频率梳,用户可自助选择步进大小。噪声发生器能够观察整个频谱范围的细节,而梳状谱发生器允许同时查看参考信号输出和暗室底部噪声核查,并检查设备测量的频率精度。
主噪声源的技术参数:
<<<<提醒:左右滑动表格>>>>输出连接器 | 50Ω N |
尺寸 | 120mm*120mm*60mm, |
重量 | 1kg |
电源 | 4*1.5V 可充电电池 |
工作模式 | 手动旋钮选择关机或输出模式 |
白噪声源模式 | |
可用频率 | 10MHz – 6 GHz 传导直接输出 30MHz –-6 GHz辐射输出(MCN03和MON03) |
温度稳定性 | <+/– 1 dB 9 kHz – 1 GHz, 15 °C – 30 °C <+/– 2.5 dB 9 kHz – 1 GHz, 5 °C- 40 °C |
York 国内代理商 | EUTTEST |
时间稳定性 | 小于1 dB每年 |
操作时间 | 6.5小时 |
Comb 梳状谱发生器模式 | |
可用频率 | 10MHz -6 GHz 传导输出 30MHz – 6 GHz辐射输出(TLM02和MON03) |
步进选择 | 5MHz、10MHz、20MHz、40MHz |
温度稳定性 | <+/– 1 dB 9 kHz – 1 GHz, 15 °C- 30 °C <+/– 1.5 dB 9 kHz – 1 GHz, 5 °C – 40 °C |
频率稳定性 | <+/– 0.5 ppm,5 °C -40 °C |
操作时间 | 14h |
可选配置型号:
YRS Combination Kit 配置清单:
<<<<提醒:左右滑动表格>>>>标配附件: | YRS02 参考梳状谱噪声比对源reference source YRS03 参考梳状谱噪声比对源reference source TLM02 – 30 MHz to 300 MHz (optimum)270 mm long top-loaded monopole antenna MON03 – 200 MHz to 1 GHz (optimum) 270 mm long monopole antenna MCN03 – 1 GHz to 6 GHz (optimum) monocone antenna LSA03 – LISN 适配器 with IEC 320 style connector CAL19 – 30 MHz to 6 GHz output powermeasured using a spectrum analyzer, all modes (YRS03 only)CAL16:9kHz-1GHz传导输出数据 |
YRS03KIT01 配置清单:
<<<<提醒:左右滑动表格>>>>标配附件: | 参考噪声源主机 MCN03:单极天线1GHz-6GHz CAL19:30MHz-6GHz传导输出数据 |
YRS03KIT02 配置清单:
<<<<提醒:左右滑动表格>>>>标配附件 | 参考噪声源主机 TLM02:30MHz-300MHz 天线 MON03:200MHz-1GHz天线 MCN03:单极天线1GHz-6GHz CAL19:30MHz-6GHz传导输出数据 |
其他可选附件:
详细配置方法联系我们获得更多信息。
- MON02 : Telescopic rod antenna
- MON03 : 200 MHz to 1 GHz (optimum) 270 mm monopole antenna
- TLM01 :200 MHz to 1 GHz (optimum) 100 mm top-loaded monopole antenna
- TLM02 : 30 MHz to 300 MHz (optimum) 270 mm top-loaded monopole antenna
- LSA03 : 期间核查LISN adapter with IEC 320 style connector
- NIA01 : 期间核查ISN adapter with RJ11/RJ14/RJ25/RJ45 style connection
- CAL16 : Conducted output power, 传导输出9 kHz to 1 GHz, measured using a spectrum analyser. All modes.
- CAL17 :Radiated field strength, 辐射输出30 MHz to 1 GHz, measured at 3 m OR 10 m on an OATS using a spectrum analyser or receiver. All modes.
- CAL18 : Radiated field strength, 辐射输出30 MHz to 1 GHz, measured at 3 m in a FAR using a spectrum analyser or receiver. All modes.
- CAL19 :Conducted output power, 传导输出30 MHz to 6 GHz, measured using a spectrum analyser. All modes.
- CAL21 :Radiated field strength, 辐射输出1 GHz to 6 GHz, measured at 3 m in a FAR using a spectrum analyser or receiver. Noise, 20 MHz and 40 MHz comb modes.

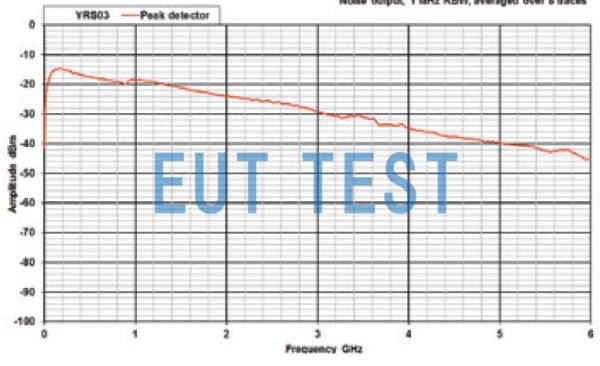

在DC-6GHz的直接输出白噪声频谱图

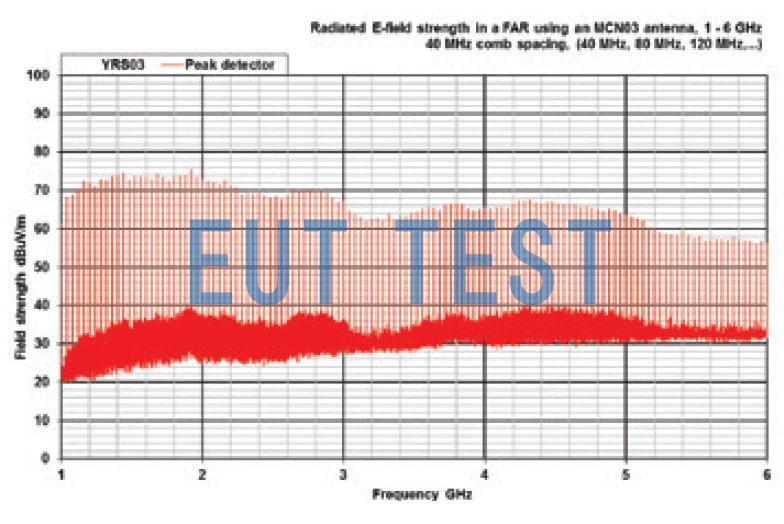

在全电波暗室进行1GHz-6GHz测试的结果
其他频率详细测试数据及使用方法联系EUTTEST获取更多详细。
