YRS01 和 YRS02 是什么？
2024更新： YRS01 和 YRS02 都已经停产，请点击上方的 YRS04 链接查看新产品。
YRS01 和 YRS02 两个型号的产品都是由英国York生产并授权由深圳EUTTEST代理销售的白噪声或梳状谱输出噪声信号源。

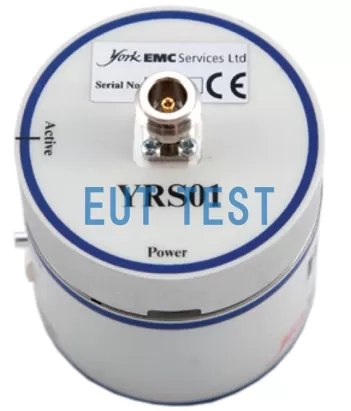

York YRS01
YRS01和 YRS02是多用途参考源，可产生9kHz-1GHz的连续噪声信号和频谱间隔可选的5kHz-1GHz的梳状信号。噪声输出方式，允许用户观察整个频率段的所有细节，梳状信号输出方式，则允许用户同时观察到系统的本底和参考信号。YRS包含两个型号YRS01和YRS02 , YRS01兼容BP01电池盒，也可以由外部USB供电。YRS01可以和CGE梳状信号发生器共用电源，作为CGE套件的附件，形成覆盖5kHz到18GHz的梳状信号发生器。YRS02是内置电池的独立式多用途参考源。

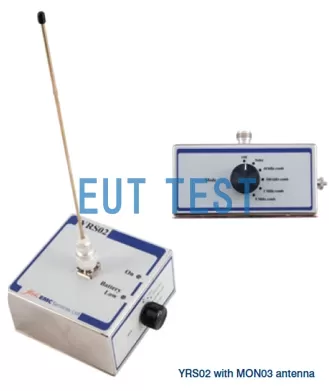

York YRS02
YRS01 和 YRS02 有同样的使用范围:
- 比较不同测量环境，例如OATS或暗室
- 辐射和传导测量系统的验证和下列用途的校准参考源
- 由ISO 17025等标准要求的期间核查
- 长时间性能监视
- 电缆摆放位置的研究
- 屏蔽室行为的研究
- 滤波器性能的测量
- 电缆插损测量
- 测量放大器的增益和带宽
- 频谱分析仪/接收机预检查
YRS01 和 YRS02 有同样的产品特点：
- 可选白噪声或梳状信号：针对不同应用，灵活选择
- 稳定的输出：可重复测量
- 频率范围5kHz-1GHz：适合于传导和辐射等各类应用
- 体积小巧，便于携带：适合于不同场地的比较
- 电池供电：测量中不需要外部电源和连接电缆
YRS01 和 YRS02 使用同样的测试方法：
运用于辐射发射RE
辐射发射时，使用两个不同频率段的单极天线，放在YRS顶部，特别适合于检查开阔场（OATS）和暗室的性能。
小巧的YRS参考源内置电池，能减少参考源本身对测试环境带来的影响。YRS参考源放在金属盒内，可以按照某些测试所要求的，直接放在地平面上。
运用于传导发射CE
YRS参考源带有50Ω的N型连接器，可以直接完成对传导测量系统的检查。提供有两个选件：LSA03提供YRS输出到IEC 320电源插座的容性连接，允许检查LISN或吸收钳等设备的性能，NIA01提供到RJ11，RJ14，RJ25和RJ45等标准连接器，用于检查ISN的性能。
使用带有天线的CNEV+可对辐射测量系统进行检查，同样配备的BNC连接器可用适配器（LSA02）提供从CNE的输出到标准的IEC 320电源连接器的电容性连接，对传导测量系统进行检查和评估，例如使用的LISN或吸收钳。
YRS01 和 YRS02 具有相同的部分技术参数：
<<<<提醒：左右滑动表格>>>>| 白噪声模式 | 频率范围 | 9kHz – 1GHz 直接连到50Ω系统，30MHz – 1GHz使用TLM02和MON03天线辐射发射 | ||
| 温度稳定性 | 15°C 到 30°C，<±1dB，9kHz-1GHz 5°C 到 40°C，<±2.5dB，9kHz-1GHz | |||
| 时间稳定性 | 典型值<1dB，在12个月的周期内 | |||
| 工作时间 | 7.5小时 | |||
| 梳状 信号 模式 | 频率范围 | 5kHz-1GHz，直接输出到50Ω系统，30MHz – 1GHz使用TLM02和MON03天线辐射发射 | ||
| 频谱间隔 | 10kHz（5kHz，15kHz，……，3.005MHz） 100kHz（50kHz，……，30.05MHz） 1MHz（0.5MHz，……，300.5MHz） 5MHz（2.5MHz，……，1.0025GHz） | |||
| 温度稳定性 | 幅度： 15°C 到 30°C，<±0.5dB，5kHz-1GHz 5°C 到 40°C，<±1.0dB，5kHz-1GHz 频率： 5°C 到 40°C，<±0.5ppm | |||
| 时间稳定性 | 典型值<1dB，在12个月的周期内 典型值<±1ppm，在12个月的周期内 | |||
| 工作时间 | 8.5小时 | |||
| 输出连接器 | 50Ω，N型连接器 | |||
| 尺寸 | YRS01 | 76mm直径x35mm（含连接器为56mm），不含电池 76mm直径x81mm（含连接器为102mm），含电池 | ||
| YRS02 | 120mm × 120mm × 60mm（含连接器为79mm） | |||
| 重量 | YRS01 | 0.53kg（电池除外） | ||
| YRS02 | 1kg（含电池） | |||
| 供电 | YRS01 | 5V 2AHr电池包（订购代码BP01） 外部输入5.00V±0.25V，300mA（B型USB） | ||
| YRS02 | 4节1.5V 电池（AA），碱性或可充电电池 | |||
| 控制 | 旋钮开关选择模式 | |||
| 指示器 | 上电：绿灯 | |||
| 电池低压：红灯 | ||||
YRS01 和 YRS02 的区别-具有不同的测试配置：
YRS01 和 YRS02 的区别 是测试配置不一样。
<<<<提醒：左右滑动表格>>>>| 部件号 | 说明 | 包含的部件 |
| YRS01KIT01 | 带天线的标准YRS01参考源套件 |
|
| YRS01KIT02 | 带多根天线和LISN适配器的高配置YRS01参考源套件 |
|
| YRS02KIT01 | 带天线的标准YRS02参考源套件 |
|
| YRS02KIT02 | 带多根天线和LISN适配器的高配置YRS02参考源套件 |
|
零部件和选配件：
- TLM02：顶部加载单极天线，最佳频率范围30MHz- 300MHz，290mm高
- MON03：单极天线，最佳频率范围200MHz- 1GHz，270mm高
- LSA03：LISN适配器，带有IEC型连接器
- NIA01：ISN适配器，带2个插座输出，6路RJ11/RJ14/RJ25插座，8路RJ45插座
- CAL16：直接输出，0到1GHz功率测量，用频谱分析仪，所有工作模式
- CAL17：辐射输出，在OATS用接收机测量30MHz到1GHz垂直和水平极化的电场，3米或10米距离。白噪声、1MHz和5MHz梳状信号
- CAL18：辐射输出，在远场用频谱分析仪测量30MHz到1GHz垂直和水平极化的电场，3米距离。白噪声、1MHz和5MHz梳状信号
YRS01 和 YRS02 的区别-具有不同的输出特性曲线

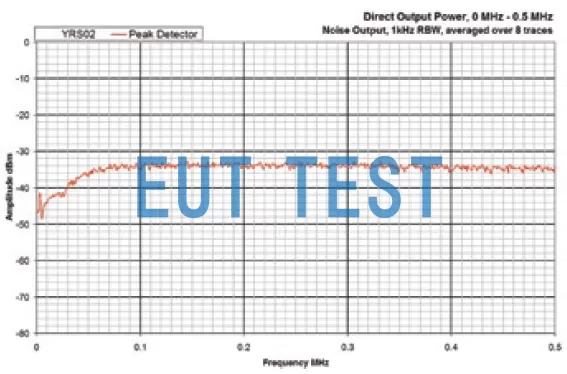

YRS02 在0-0.5MHz的直接输出频谱图

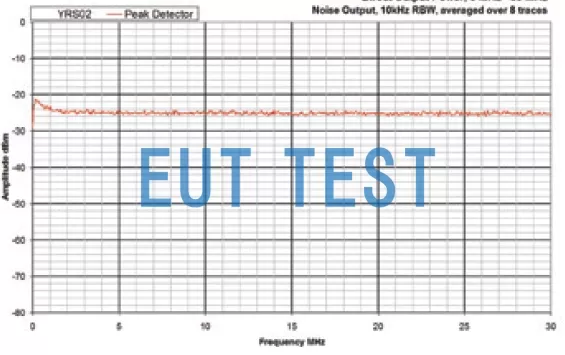

YRS02 在0-30MHz的直接输出频谱图

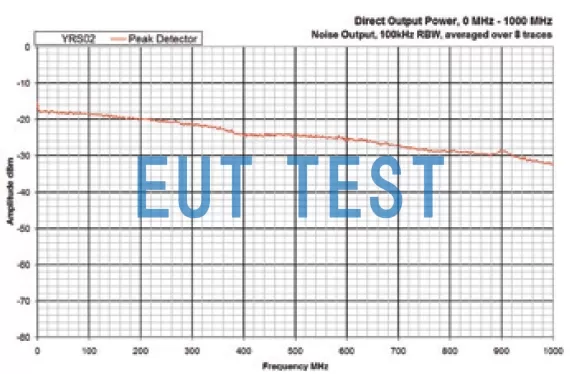

YRS02 在0-1000MHz的直接输出频谱图

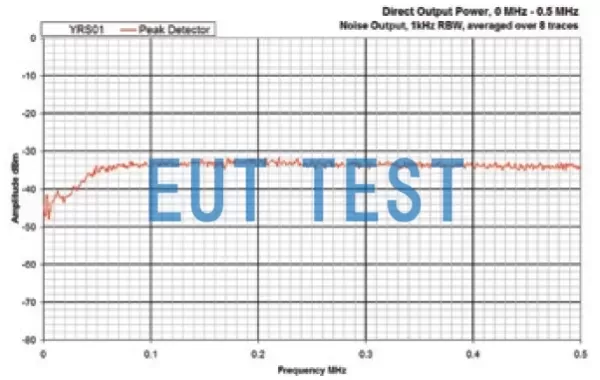

YRS01 在0-0.5MHz的直接输出频谱图
YRS01 在0-30MHz的直接输出频谱图
YRS01 在0-1000MHz的直接输出频谱图
