产品简介:

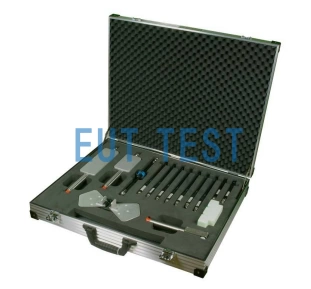

VW TL 82166 2009-05 7.3 Antenna Set 是由德国施瓦兹贝科制造的根据大众汽车标准 TL 82166:2009-05 标准要求的天线,这个天线套件可以用于测试手持无线电抗扰度,套件由以下部分组成: 对于 26-174 MHz 频率范围,使用匹配的正常模式螺旋天线。 对于 360 MHz 及以上的频率,则使用带有 420 NJ 元件的宽带 SBA 9113 mini 型天线。
技术参数:
<<<<提醒:左右滑动表格>>>>天线套件型号 | VW TL 82166 2009-05 7.3 Antenna Set |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
测试频率范围 | 26MHz-2700MHz |
阻抗 | 50Ω |
最大输入功率 | 50W,20W连续 |
连接器 | BNC和N |
尺寸 | 640*540*110毫米 |
重量 | 6.2千克 |
套件所含天线参数:
套件所含配置:
天线套件根据大众汽车规范 VW TL 82166:2016-02 天线设置,用于使用车内的移动便携式无线电单元进行移动无线电测试。该套装包括:NMHA 26.5、NMHA 27.5、NMHA 28.5、NMHA 29.5、NMHA 71、NMHA 77、NMHA 83.75、NMHA 151、NMHA 166、SBA 9113 迷你巴伦 LH的总长度=20 cm,没有原始的小双锥形元件。420 NJ,垫片 50,SBA 9119 迷你巴伦 LH的总长度=20 cm,没有原始的小双锥形元件。422 NJ, 垫片 30, VW金属表壳 大号, 22毫米短管, VW金属表壳 小号, 22毫米短管, MSS 9630, AD Nm BNCf, AD Nm Nm, 外壳全件CCA VW 2016
测试选择:
根据下表中给出的第一列适用测试频段名称选用第二列的配件即可。为避免护套电流,该套件配有 MSS 9630 铁氧体护套电流阻断电缆。该电缆应直接连接到金属外壳上。该电缆长约 30 厘米,配有 N 型公头和 N 型母连接器。
<<<<提醒:左右滑动表格>>>>适用测试频段 | 选用配件 | 频率范围 (MHz) |
10 m band (CB radio, analog) | NMHA 26.5 或 NMHA 27.5 或 NMHA 28.5 或 NMHA 29.5,以测试频率下驻波比最低者为准。 | 26-30 |
4 m band (radio, analog) | NMHA 71 或 NMHA 77 或 NMHA 83.75,以测试频率下驻波比最低者为准。 | 68-87.5 |
2 m band (radio, analog) | 在测试频率下,以驻波比最低的 NMHA 151 或 NMHA 166 为准。 | 144-174 |
70 cm band (radio, analog/digital) | SBA 9113 mini version spacer 50 | 410-470 |
TETRA / TETRAPOL (radio, digital) | 380-876 | |
AMPS (移动电话) | 824-849 | |
GSM 850 和 GSM900 (移动电话) | 824-915 | |
23 cm band (radio, analog) | 1200-1300 | |
GSM 1800 和GSM 1900 (移动电话) | 1710-1910 | |
UMTS (移动电话WCDMA & TD/CDMA) | 1885-2025 | |
Bluetooth / WLAN (data) | 2400-2500 |
