简介:

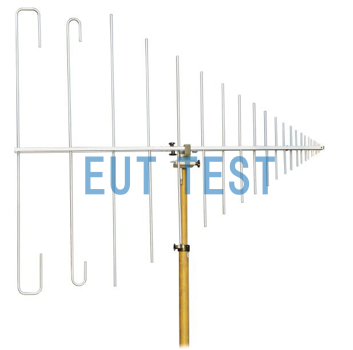

VUSLP 9111 F 是德国 Schwarzbeck 生产的线性极化对数周期宽带天线,该天线是2020年新出产品可以拆卸振子方便储存和运输,您可以使用此天线在75MHz-4000MHz的宽带频率范围内对被测物进行辐射敏感度测试运用,也可以用于便携式应用,例如监控车辆。
该天线使用可拆卸的快速链接套件,允许您在几秒钟内拆除天线后端的部分天线振子,体积将缩小为1/2,解决了在户外运用时天线体积庞大不便于运输和现场安装困难的问题。我们还为该天线配置了手提的外出包装运输箱,可以对拆卸后的天线进行妥善保护和运输。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | VUSLP 9111 F |
制造商 | Schwarzbeck |
代理商 | Euttest |
设备名称 | 可拆卸的对数周期天线 |
建议的测试频率范围 | 80MHz-3GHz |
最大测试频率范围: | 75MHz-4GHz |
极化 | 线性 |
材质 | 铝 |
阻抗 | 50Ω |
最大输入功率 | 1000 W (<300 MHz) 300 W (1 GHz) |
连接器 | N母 |
尺寸 | 1340 x1530 x 110 mm |
重量 | 3.0kg |
天线中部支撑螺母 | 3/8″ & M12 |
选件-天线适配器 | KG9201 |
选件 | CCA 9111 F:运输箱。 KG 9201 Adapter:装在汽车上的天线适配器,包括天线极化的改变功能。 AM 9144 Mast:天线三角支架 |
技术参数相关曲线图:

天线系数曲线图

各向同性增益曲线图
