简介:
VULB 9161 SE 是德国 Schwarzbeck 生产的混合双锥对数周期天线,Schwarzbeck授权该天线由深圳EUTTEST代理销售,这是一个线性极化对数周期宽带天线与4:1宽带偶极子相结合的宽带天线,可用频率为30MHz-2GHz,最大输入功率为1kW。
在同样大小的输入功率下此天线比 VULB 9161 物理尺寸更小,VULB 9161SE 独特设计的三角形锥形振子已缩短至最大宽度1.5m,以满足CISPR 22的正式要求(元素间距>0.25m,高度1m,垂直极化)。

符合CISPR22的特殊天线尺寸图
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | VULB 9161 SE |
生产厂家 | Schwarzbeck |
代理商 | Euttest |
频率范围: | 30MHz-1000 (2000) MHz |
极化 | 线性 |
材质 | 铝 |
阻抗 | 50Ω |
最大输入功率 | 1kW |
连接器 | N母 |
尺寸 | 1090 x1490 x 560 mm |
重量 | 3.1kg |
选件-天线适配器 | AA 9202, AA 9203, RA 9215 |
技术参数相关曲线图:

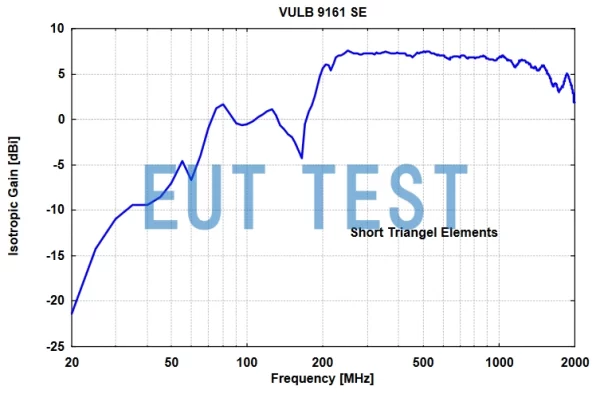

各向同性增益曲线图

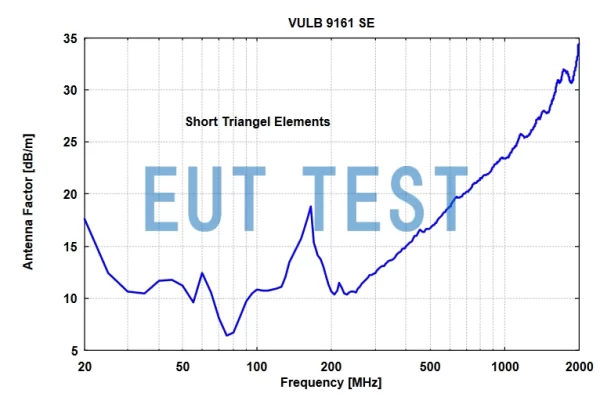

天线系数曲线图
