VTSD 9262 Schwarzbeck 用于局部放电测量的带通限幅器

简介：

VTSD 9262 是由德国 Schwarzbeck 公司生产的一种用于局部放电测量的带通限幅器产品，高压设备经常根据“局部放电方法”进行测试。带通滤波器使用高通滤波器和低通滤波器的组合设计，并使用特殊的环形磁芯来保持低互调。二极管限幅器将超过+-2.5 V 的电压削波之后，该电压远远超出了接收器在此条件下可以正确处理的电平。这种“双重限制器”的优点是更好的接收器保护，而不会对灵敏度和动态产生负面影响。频率范围的限制可以忽略不计，因为在该频率范围之外没有局部放电测量。另一方面，使用该限幅器在 9 kHz – 30 MHz 频率范围内进行电压测量是不可能的。

产品特点：

• 可以保护局部放电测量中使用的接收器。
• 带通滤波和电压限制的结合提供了最佳保护和低潜在错误。
• 极低的信号衰减使接收器灵敏度保持较高。
• 内置开关，可轻松进行有限制或无限制的比较。
• 可以测试限制功能。
•  非常小，可以直接安装在接收器的输入端

技术参数：

技术参数相关曲线图：

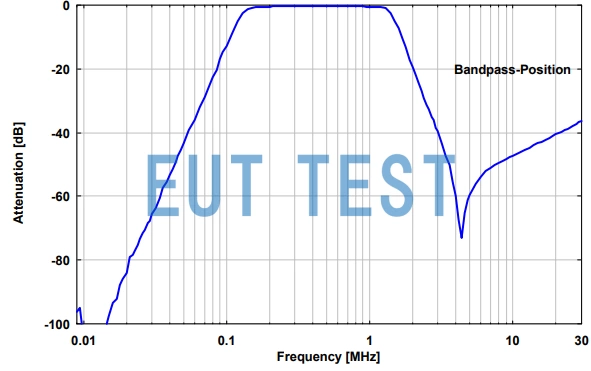

带通限幅器的通带和阻带衰减曲线图
