简介:
VHBD 9134-4 是由德国 Schwarzbeck 公司生产的5kW双锥天线巴伦,授权由深圳EUTTEST 代理销售和报价服务。巴伦只是双锥天线的一部分,所以这个巴伦需要搭配 BBAL 9136 或 BBFA 9146 等双锥元件才能用于测试使用。
巴伦作为双锥天线的输入端,巴伦的输入功率限制决定了双锥天线的输入功率大小,巴伦VHBD9134-4支持最大5kW的输入功率,详细功率限制参数见下方技术参数表。
您还可以选购10kW输入功率的巴伦型号:VHBD 9134-10
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | VHBD 9134-4 |
设备名称 | 5kW双锥天线巴伦 |
制造商 | Schwarzbeck 德国 |
代理商 | 深圳EUTTEST |
巴伦比 | 4;1 |
频率范围 | 20MHz-200MHz |
阻抗 | 50Ω |
天线系数范围 | 由所搭配的双锥元件决定 |
天线增益范围 | 由所搭配的双锥元件决定 |
巴伦重量 | 2.2千克 |
输入连接器 | 7/17连接器 |
输入功率限制 (根据频率确定) | 5 kW f < 80 MHz 4.5 kW f < 100 MHz 3.5 kW f < 150 MHz 3 kW f < 200 MHz |
可搭配schwarzbeck双锥元件 | BBAL 9136 BBA 9106 BBFA 9146 |
巴伦搭配双锥元件后的技术参数曲线图:

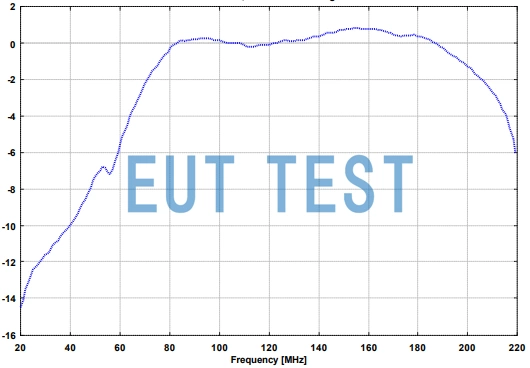

搭配 BBA 9106 双锥元件的天线增益曲线图

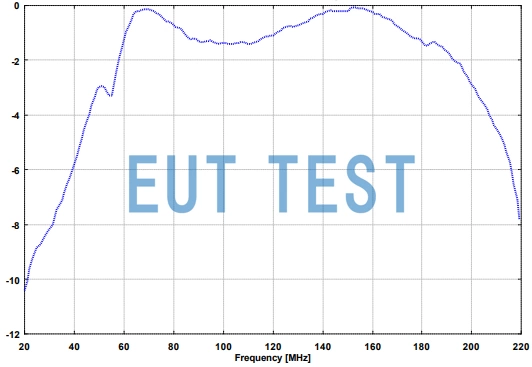

搭配 BBAL 9136 双锥元件的天线增益曲线图
以上技术参数曲线图是在1米测试距离处校准所得,供货后,我们将提供巴伦搭配的双锥元件后的所有原厂测试的技术参数曲线图。
