VHBD 9134-10 Schwarzbeck 10kW双锥天线巴伦

产品型号: VHBD 9134-10
产品分类: 双锥天线
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

VHBD 9134-10 是由德国 Schwarzbeck 公司生产的10kW双锥天线巴伦,授权由深圳EUTTEST 代理销售和报价服务。巴伦只是双锥天线的一部分,所以这个巴伦需要搭配 BBA 9106 或 BBAL 9136 等双锥元件才能用于测试使用。

巴伦作为双锥天线的输入端,巴伦的输入功率限制决定了双锥天线的输入功率大小,巴伦VHBD9134-10支持最大10kW的输入功率,详细功率限制参数见下方技术参数表。

我们还提供5kW输入功率限制的巴伦型号:VHBD 9134-4

技术参数:

<<<<提醒:左右滑动表格>>>>
型号VHBD 9134-10
设备名称10kW双锥天线巴伦
制造商Schwarzbeck 德国
代理商深圳EUTTEST
巴伦比4;1
频率范围20MHz-280MHz
阻抗50Ω
天线系数范围由所搭配的双锥元件决定
天线增益范围由所搭配的双锥元件决定
巴伦重量5.5千克
输入连接器13-30 连接器

符合标准IEC 60169-5

输入功率限制

(根据频率确定)

10 kW @ 20-30 MHz

8 kW @ 50 MHz

6 kW @ 100 MHz

4 kW @ 200 MHz

尺寸762毫米*210毫米*90毫米
可搭配schwarzbeck双锥元件
可选的天线适配器选件AM 9144

AA 9202-38

<<<<提醒:左右滑动表格>>>>

搭配双锥元件后的技术参数曲线图:

VHBD 9134-10 采用特殊的 13-30 连接器

采用特殊的 13-30 连接器

下面的两个图中展示了不同组合天线型号的天线增益和天线系数,请根据不同的颜色读取不同天线型号的数据值。

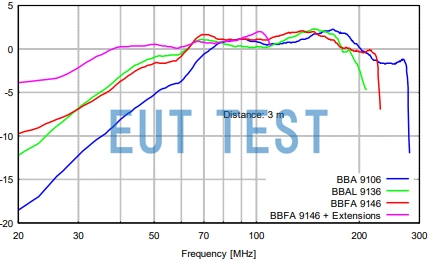

VHBD 9134-10 与不同的双锥元件搭配后的天线增益曲线图

与不同的双锥元件搭配后的天线增益曲线图

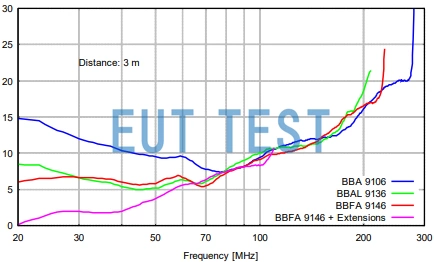

VHBD 9134-10 与不同的双锥元件搭配后的天线系数曲线图

与不同的双锥元件搭配后的天线系数曲线图

以上技术参数曲线图是在3米测试距离处校准所得,供货后,我们将提供巴伦搭配的双锥元件后的所有原厂测试的技术参数曲线图。
