简介:
UBA 9116 是由德国 Schwarzbeck 授权深圳EUTTEST 代理销售的UHF宽带天线,可用频率范围覆盖300MHz-1GHz,最大输入功率为10W,双锥 UHF 宽带天线 UBA9116 在 UHF 范围(300 MHz – 1 GHz)内提供了这些极具吸引力的功能。 使用更高的天线系数(负增益 dBi)时,其频率可低至 160 MHz,高至 1.3 GHz。 由于该双锥天线垂直于偶极子平面向所有方向辐射或接收,因此可以同时进行两种或多种功能的经济型测试设置。
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | UBA 9116 |
制造商 | Schwarzbeck |
测试频率范围 | 300MHz-1GHz |
可用测试频率范围 | 160MHz-1100MHz |
阻抗 | 50Ω |
连接器 | N母 |
尺寸 | 520mm*570mm*375mm |
天线增益范围 dBi | 1.3dBi 到 -1.4dBi |
天线增益dBd | -0.9dBd 到 -3.6dBd |
天线系数范围 | 18dB/m 到 30 dB/m |
最大输入功率 | 5W |
重量 | 830克 |
技术参数相关曲线图:

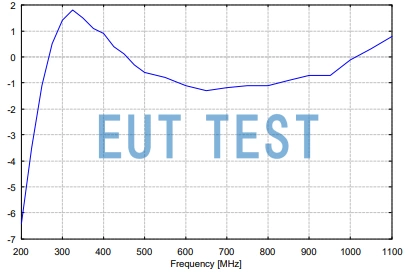

天线增益数据的曲线图
测试运用-电场探头:
在测量每米伏特区域的电场强度时,经常使用带有短偶极子的二极管或场效应管传感器。它们具有宽带宽和合理的平整度,但对特定频率的精度有限。校准通常在 TEM 单元中进行。为了获得足够的精度,其垂直宽度应为测试偶极子长度的 5倍。如果是克劳福德三层板传输线,总高度应为偶极子长度的 10倍。这种大型 TEM 单元在 vhf 范围内会受到频率限制。对于电磁兼容应用,校准频率可达 1 GHz。 施瓦兹贝科的无源双锥测试天线 UBA 9116 主要用于 300 MHz 至 1 GHz 范围内的场强测量,但也可用于 200 MHz 至 1.3 GHz 范围内的偶极子类天线。这种具有相同增益数据的无源天线可在自由空间条件下,通过无需增益标准的 “双天线法 ”进行精确校准。在近乎完美的自由空间条件下,使用这里开发的方法,同时进行高度变化和平均结果,测量的不确定性可降低到 1 dB 以下。 设计电场传感器的目的可能是用极短的偶极子长度来测量一个确定 “点 ”上的场强。在对实用设备(如 19 英寸箱)进行抗扰度测试时,必须对EUT 的表面或体积进行测试。在场强变化的情况下,最终确定的场强值将会影响设备的抗扰度。
