简介：
TK 9421 与 TK9420 一样都是德国 Schwarzbeck 生产的电压探头，所以它也适用于在EUT高电流或无法使用LISN的情况下首选使用电压探头来测试。
此探头只能由合格的人员使用。在施加高压之前，电压探头必须与DUT端子连接，且保持绝缘固定。打开电源后，不得触摸探头主体（尽管有绝缘管）。测试接收器通常通过保护接地导体接地，因此探头的接地端子也处于地电位。在 R. F. 处，接地连接必须短且靠近“热”端子。必须考虑高压工作的相关安全标准！
TK 9421 能测量更高的射频电压HF <100V（160dBμV），专为测量电力电子设备而设计，例如在 kHz 频率范围内具有强传导干扰频谱的开关电源。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | TK 9421 |
| 产品名称 | 电压探头 或 高阻电压探头 |
| 生产厂家 | Schwarzbeck 德国 |
| 代理商 | 深圳EUTTEST |
| 可用频率 | (9 kHz) 150 kHz – 30 MHz |
| 输入阻抗 | 1.5 kΩ || 4 pF |
| 电压范围 | HF: < 100 V AC 50 / 60 Hz: < 10 kV DC: < 15 kV |
| 电压精度 | 150 kHz-30 MHz， +/- 2 dB |
| 接收机端输入阻抗 | 50 Ω, SWR ≤ 1.1 |
| 内部耦合电容 | 1.25nF |
| 连接器 | 4mm香蕉头 |
| 音频阻抗 | 1.25 nF + 1.5 kΩ |
| 最大功率 | 20W |
| 重量 | 200g |
| 尺寸 | 380 mm x 23 mm 圆形 |
技术参数相关曲线图：

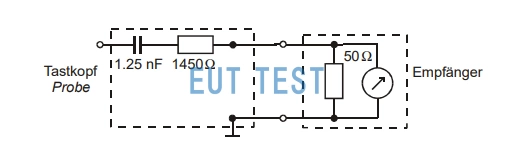

测试原理图

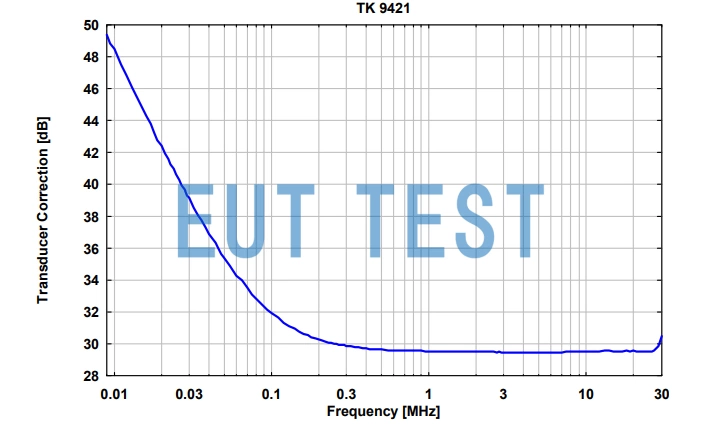

修正系数
了解更多关于电压探头的介绍和产品推荐：电压探头的原理和选型
