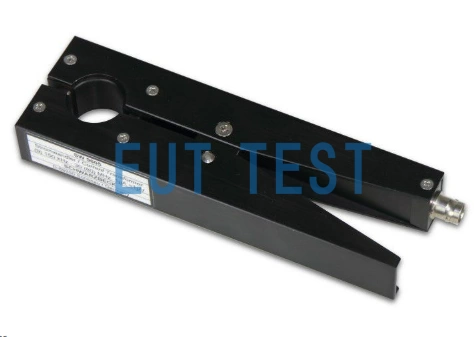

SW 9606 Schwarzbeck 200MHz电流传感器

产品型号: SW 9606
产品分类: 电流探头-监视
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准:
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

SW 9606 是德国 Schwarzbeck 公司生产的传输阻抗为 8Ω 的电流传感器,由深圳 EUTTEST 代理销售和提供售后服务,该探头可以测量9kHz-200MHz的射频干扰电流,设计用于将射频电流注入最大直径为 23 mm 的导体或导体束中。它分别符合 CISPR 16-1-2 或 DIN EN 55016-1-2 标准。转换比为 1 : 0.125 (I = 0,125 U),即传输阻抗为 8 欧姆。 50 欧姆系统中的插入损耗为 16 dB。 在电流注入的情况下,SW 9606 的 BNC 连接器两端的 8 µV 电压将导致 1 µA 的电流注入到导体束中,即 BNC 连接器上的 18 dBμV 将会导致 1 dBμA 的电流注入到导体中。该电流钳也可以在低于标称频率范围的情况下使用。在这种情况下,必须考虑图中提供的与频率相关的传感器,低插入损耗允许以足够的灵敏度测量非常低的限值。

技术参数:

<<<<提醒:左右滑动表格>>>>
型号SW 9606
生产商Schwarzbeck
代理商Euttest
电流转换损耗典型值 16dB,详细参数见下方转换损耗曲线图
传输阻抗
测试频率范围建议的测试频率:900kHz-200MHz

最大测试频率:9kHz-200MHz

连接器BNC母
尺寸188*53*28mm
最大测量线缆直径23mm
重量260克
<<<<提醒:左右滑动表格>>>>

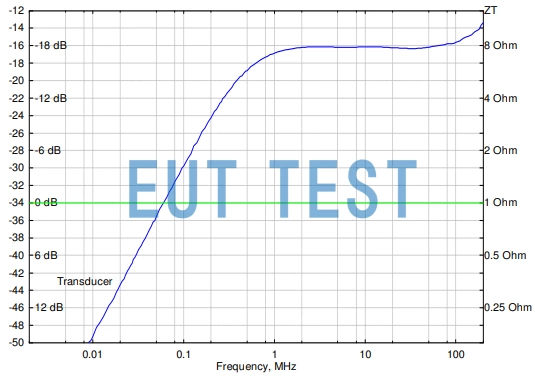

SW 9606 的电流转换损耗曲线图

SW9606 的电流转换损耗曲线图

如此探头的线缆直径不满足您的要求,您还可以选择下方更多 schwarzbeck电流探头型号:

  • SW 9602 , 传输阻抗1Ω,最大被测线缆的直径:6.5mm
  • SW 9603 , 传输阻抗1Ω,最大被测线缆的直径:14mm
  • SW 9605 , 传输阻抗1Ω,最大被测线缆的直径:23mm
