简介:
STLP 100-500 是由德国 SCHWARZBECK 生产并授权由深圳 EUTTEST 代理销售的高功率对数周期天线,此天线可以支持5kW的连续波输入功率成为所有对数周期天线中输入功率最高的特殊产品,并且它也保持了以往对数周期天线的高增益和低驻波比特性。在1m测试距离时,仅需要200W输入功率即可达到100V/m的电场强度。
该产品体积巨大,订购请联系EUTTEST确认发货方式。
2024备注:该天线可能已经停产。
技术参数:
<<<<提醒:左右滑动表格>>>>产品型号 | STLP 100-500 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
可用频率范围 | 75MHz-550MHz |
标称频率范围 | 100MHz-500MHz |
驻波比 | <1.5dB |
天线增益 | 11.5±1.1dBi |
天线系数 | 1-14dB/m |
3dB波瓣宽度 E场和H场 | 53° |
最大输入功率 | 5kW连续 |
连接器 | N型 13/30连接器 |
尺寸 | 1.66 x 1.78 x 4.02 m |
重量 | 52kg |

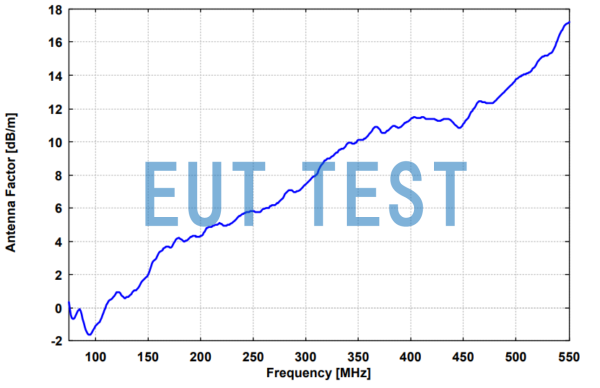

天线增益曲线图

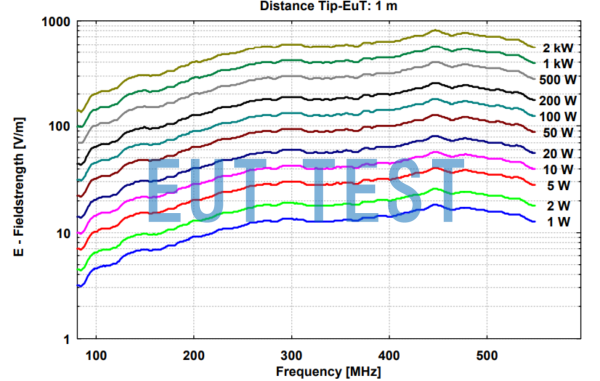

产生的电场强度与输入功率关系曲线图
其他测试距离的数据联系我们获取。
