产品简介:
SGA 1800 是德国Schwarzbeck生产并授权深圳EUTTEST代理销售的标准增益天线,该天线的设计频率为 1.7GHz 至 1.9 GHz且增益为 9dBi,半功率波束宽度约为 60 °。这种标准增益天线由一个尺寸为 λ x λ 的正方形反射器组成,两个半波偶极子装λ/4中的前面的反射镜板,非常适合需要高增益、良好指向性和良好前后比的射频测试案例。
技术参数:
<<<<提醒:左右滑动表格>>>>标准增益天线型号 | SGA 1800 |
制造商 | 德国 Schwarzbeck |
代理销售服务商 | 深圳EUTTEST |
设计频率 | 1.7GHz – 1.9GHz |
可用频率 | 1.4GHz – 2.2GHz |
尺寸:长*宽*高 | 170毫米*170毫米*340毫米 |
波长 | 300 / f(MHz) |
带宽 | 1.7:1 |
支撑杆 | 270mm*22mm(直径) |
连接器 | N 母 |
阻抗 | 50Ω |
最大输入功率 | 300W |
技术参数相关曲线图:

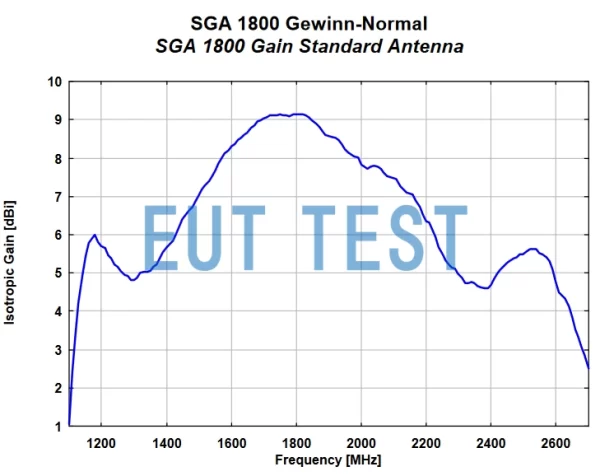

各向同性增益曲线图

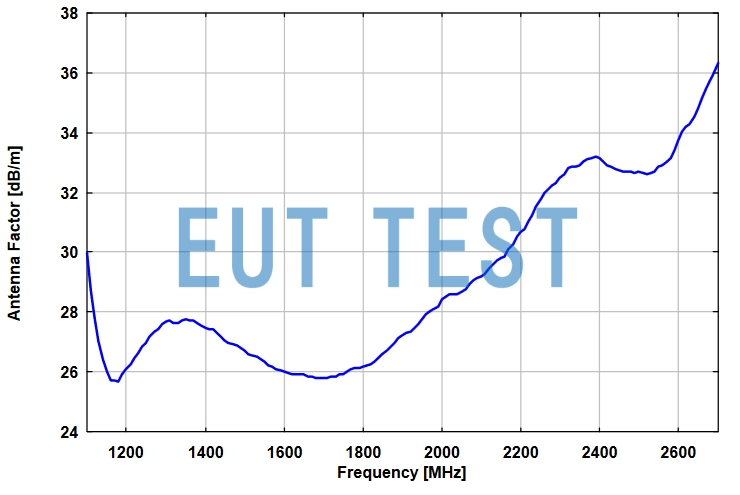

天线系数曲线图
