简介：

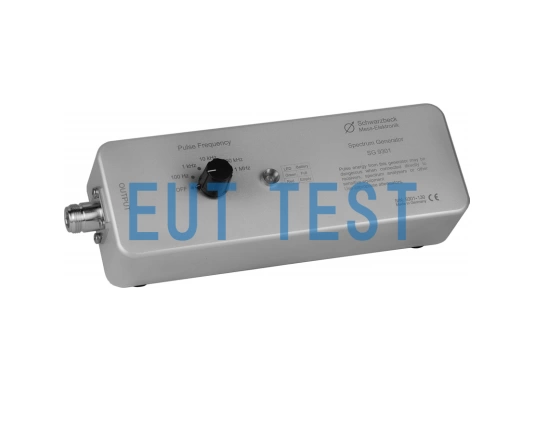

SG 9301 是德国 Schwarzbeck 生产并授权由深圳EUTTEST代理销售的频谱发生器和参考信号源，当用于频谱发生器模式时，直接将此发生器的输出口连接到接收机测试即可；当用于参考信号源模式时，您需要将此发生器的输出连接外部天线例如 UBAA 9114 + BBVU 9135 做参考校准自由空间衰减。这个频谱发生器是施瓦茨贝科脉冲发生器的家庭成员，它被全球用户认定为脉冲标准设备。显然，此发生器与 IGUF 2910 都是频谱发生器。区别是IGUF 2910 使用无弹跳继电器触点向负载电阻器排放同轴线，但 SG 9301 使用特殊的雪崩晶体管而不是继电器触点。

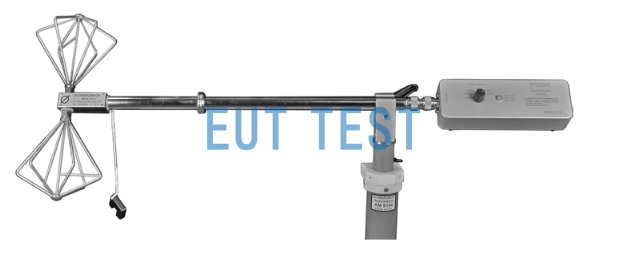

配合 UBAA 9114 和 BBUK 9139 进行自由空间衰减测试配置图
自由空间衰减计算方法
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | SG 9301 |
| 制造商 | Schwarzbeck |
| 代理商 | EUTTEST |
| 测试模式 | 频谱发生器 参考信号源 |
| 通过50Ω负载输出脉冲电压 | 24V |
| 脉冲宽度 | 0.75ns |
| 脉冲电压频谱数据 | 见下表 |
下表是此发生器通过50Ω负载输出的脉冲电压频谱数据。
<<<<提醒：左右滑动表格>>>>| 频率 MHz | 电压 dBμV |
| 1 | 95 |
| 2 | 95 |
| 3 | 94.2 |
| 5 | 92.6 |
| 10 | 89.5 |
| 20 | 90.3 |
| 30 | 90 |
| 50 | 89 |
| 100 | 89 |
| 200 | 88.5 |
| 300 | 88 |
| 400 | 86.3 |
| 500 | 84.9 |
| 600 | 83.8 |
| 700 | 81.3 |
| 800 | 79 |
| 900 | 76.2 |
| 1000 | 73.8 |
技术参数相关曲线图：

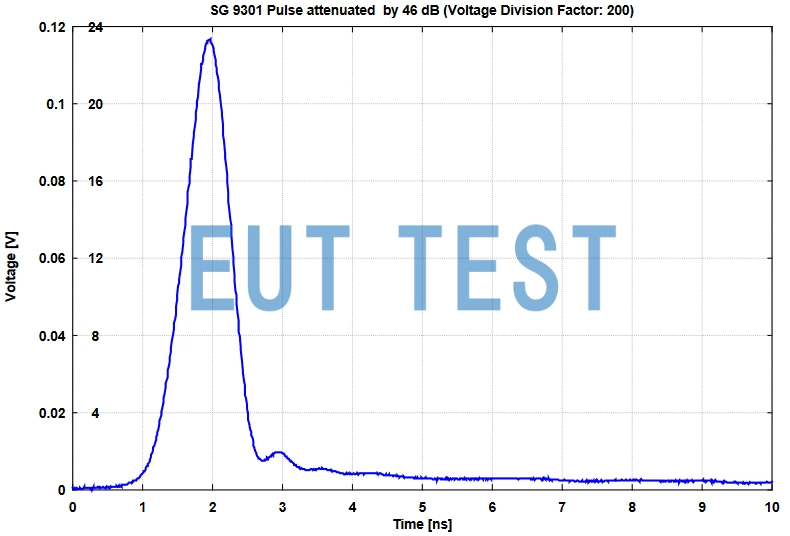

时域输出电压波形图

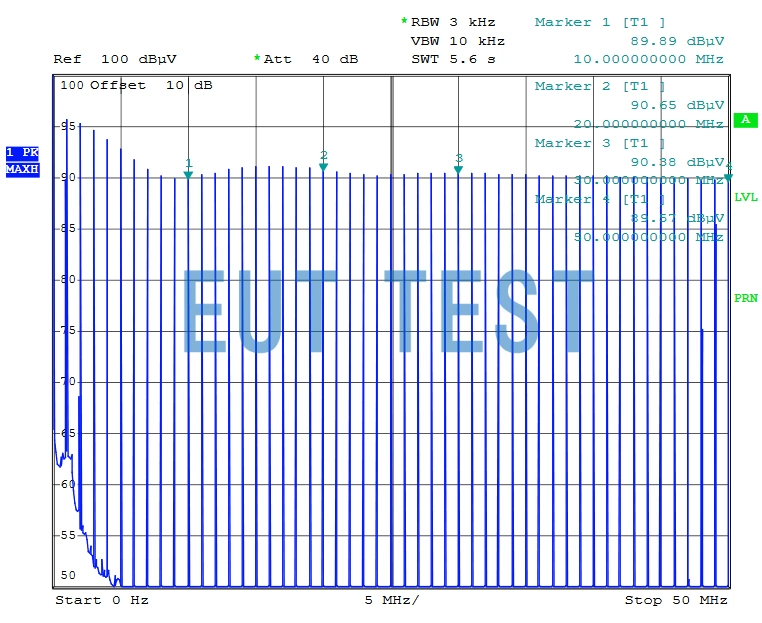

设置接收机的RBW为3kHz时的测量频谱图
