简介：

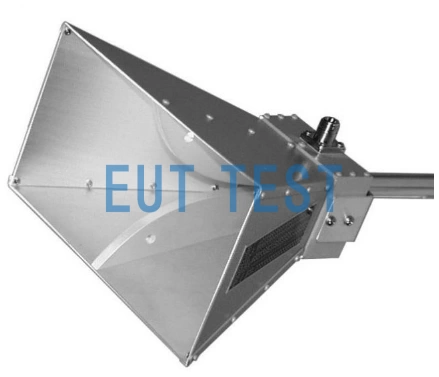

双脊喇叭天线是一种EMC电磁兼容行业常用的天线类型，可用频率范围可达200MHz-40GHz，这种天线具有体积小巧却支持高功率输入的特点，德国施瓦兹贝科-Schwarzbeck公司生产了很多这种天线并由深圳 EUTTEST代理销售。
本产品页面只是用于展示我司代理销售的 Schwarzbeck双脊喇叭天线产品型号汇总对比，各天线的详细技术参数请点击产品型号或联系我们获取更多信息。
Schwarzbeck双脊喇叭天线可用的产品型号清单：
您可以根据测试频率快速选择喇叭天线型号：

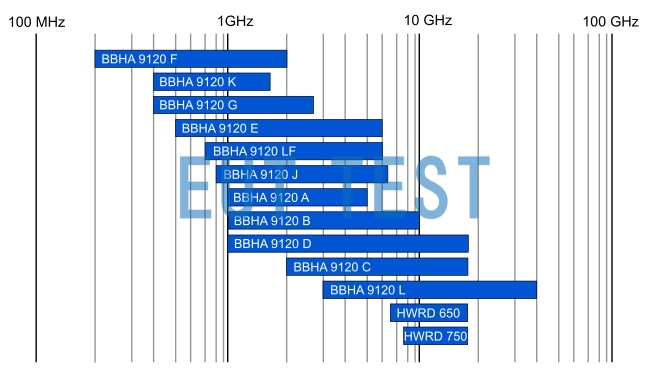

下图展示了 Schwarzbeck 的双脊喇叭天线随频率变化可选型号的柱形图，您可以在下图中根据测试频率需求找到具体的测试型号，然后在后文中查看参数对比。
双脊喇叭天线覆盖很广的测试频率范围
根据更多参数选择喇叭天线型号：
下表中列出了测试频率、增益、天线系数等更多参数，或点击天线型号查看完整的产品介绍，如有任何疑问，可联系我们获得更多信息。
<<<<提醒：左右滑动表格>>>>| 型号 | 测试频率 [GHz] | 增益 [dBi] | 天线系数[dB/m] |
| BBHA 9120 A | 0.75 – 5 | 6 – 15 | 23 – 32 |
| BBHA 9120 B | 1.25 – 10 | 6 – 20 | 25 – 33 |
| BBHA 9120 C | 2 – 18 | 5 – 16 | 32 – 41 |
| BBHA 9120 D | 1 – 18 | 6 – 18 | 24 – 42 |
| BBHA 9120 E | 0.5 – 6 | 6 – 18 | 19 – 29 |
| BBHA 9120 F | 0.2 – 2 | 6 – 14 | 11 – 26 |
| BBHA 9120 G | 0.4 – 2.8 | 8 – 18 | 14 – 32 |
| BBHA 9120 J | 0.8 – 6.2 | 11 – 21 | 18 – 29 |
| BBHA 9120 K | 0.4 – 1.6 | 11 – 20 | 12 – 20 |
| BBHA 9120 L | 3 – 40 | 4 – 16 | 35 – 48 |
| BBHA 9120 LF | 0.7 – 6 | 6 – 19 | 22 – 29 |
| HWRD 650 | 6.5 -18 | 14–20 | 30 – 37 |
| HWRD 750 | 7.5 -18 | 16-21 | 31 – 37 |
从上表可以看出，Schwarzbeck公司主要生产了以 BBHA 9120 开头作为型号的多种喇叭天线，9120序列喇叭天线在可用的频率范围内具有极低的驻波比和极宽的带宽，增益随频率增加而增加，最高可达约21 dBi，实际取决于喇叭的大小和形状，增益随频率增加有助于补偿电缆损耗。BBHA9120系列适用于传输和接收应用，最大允许的输入功率仅受同轴连接器的限制，我司提供所有型号喇叭天线的原厂的测试校准数据包括增益、天线系数、驻波比和方向图等随货物一起提供。
所有天线都安装在22 mm管上，配有极化转换环，可在不使用工具的情况下快速改变极化。我们推荐天线杆 AM 9144 和天线杆适配器 AA 9202 作为附件。
