产品简介:
R&S RTB2000示波器将10位ADC、10 Msample存储和10.1″触摸屏以智能操作理念完美结合,非常适用于嵌入式设计的故障排除、大学实验室以及生产和维修部门。
产品特点:
10位垂直分辨率
RTB2000可查看叠加于大信号上的小信号细节,该示波器使用罗德与施瓦茨设计的定制化10位模数转换器,与传统8位模数转换器相比,波形精度提升4倍。分辨率越高,波形越清晰,进而显示更多在其他情况下可能忽略的信号细节。比如在测量开关电源的特性时,在单次捕获中,需要同时测量开关设备开启和关断时的电压。为精确测量小电压部分,分辨率必须高于8位。
1 mV/div:全测量带宽和低噪声
R&S®RTB2000示波器具有低至1 mV/div的出色灵敏度。传统示波器只有使用软件放大或限制带宽,才能达到此水平的输入灵敏度。即使在1 mV/div的条件下,R&S®RTB2000示波器也能在整个测量带宽内显示信号的实际采样点。这就确保了高测量精度。
屏幕上所示信号的精确度取决于示波器的固有噪声。R&S RTB2000示波器使用低噪声前端和先进的模数转换器,即使在最小垂直分辨率的情况下也能实现精准测量。

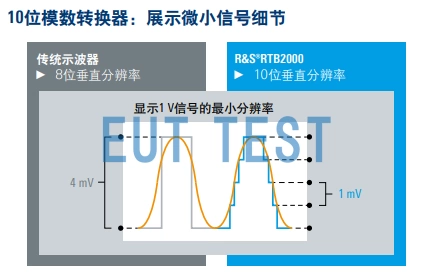

RTB2000的10位模数转换器:可以展示微小信号细节
与RTC1000一样,RTB2000也具有多种测量功能,R&S®RTB2000为用户提供的不仅仅是一个示波器。它将逻辑分析仪、协议分析仪、波形和码型发生器以及数字电压表合为一体,同时集成适用于频谱分析、模板测试和长数据采集的专用操作模式。轻松高效地调试所有类型的电子系统,并以极具吸引力的价格兼具投资保护的所有重要原则。
RTB2000 技术参数:
<<<<提醒:左右滑动表格>>>>RTB序列可选的示波器型号 | R&S®RTB2002,双通道 R&S®RTB2004,四通道 |
制造商 | 罗德与施瓦兹 |
代理商 | EUT TEST |
-3dB带宽 | 无选件时:70MHz R&S®RTC-B2x1: 100MHz R&S®RTC -B2x2:200MHz R&S®RTC -B2x3:300MHz |
输入阻抗 | 1 MΩ ± 2%,9 pF ± 2 pF(测量值) |
输入灵敏度 | 1 mV/div至5 V/div |
最大实时采样率 | 1.25 Gsample/s,2.5 Gsample/s(交织模式) |
存储深度 | 10 Msample,20 Msample(交织模式); 配置RTB-K15选件:160 Msample分段存储 |
触发类型 | 边沿,宽度,视频(PAL、NTSC、SECAM、PAL-M、SDTV 576i、HDTV 720p、HDTV 1080i、HDTV 1080p),码型,Line,串行总线 |
快速测量 | 峰峰值,正峰值,负峰值,上升时间,下降时间,平均值,RMS值,时间,周期,频率 |
波形数学运算 | 加法、减法、乘法、除法、FFT |
R&S RTB2000 选件清单:
如果需要以下选件,请提供订购编号给EUTTEST获得报价信息。
<<<<提醒:左右滑动表格>>>>选件名称 | 选件型号 | 订购编号 |
选择R&S®RTB2000基本型号 | ||
示波器,70 MHz,双通道 | R&S®RTB2002 | 1333.1005.02 |
示波器,70 MHz,四通道 | R&S®RTB2004 | 1333.1005.04 |
基本单元(包括标配附件:每个通道配有R&S®RT-ZP03S无源探头,电源线) | ||
选择带宽升级 | ||
将R&S®RTB2002示波器升级至100 MHz带宽 | R&S®RTB-B221 | 1333.1163.02 |
将R&S®RTB2002示波器升级至200 MHz带宽 | R&S®RTB-B222 | 1333.1170.02 |
将R&S®RTB2002示波器升级至300 MHz带宽 | R&S®RTB-B223 | 1333.1186.02 |
将R&S®RTB2004示波器升级至100 MHz带宽 | R&S®RTB-B241 | 1333.1257.02 |
将R&S®RTB2004示波器升级至200 MHz带宽 | R&S®RTB-B242 | 1333.1263.02 |
将R&S®RTB2004示波器升级至300 MHz带宽 | R&S®RTB-B243 | 1333.1270.02 |
选件 | ||
针对非MSO型号的混合信号升级,300 MHz,包括2 × R&S®RT-ZL03 | R&S®RTB-B1 | 1333.1105.02 |
任意波形发生器 | R&S®RTB-B6 | 1333.1111.02 |
I2C/SPI串行触发和解码 | R&S®RTB-K1 | 1333.1011.02 |
UART/RS-232/RS-422/RS-485串行触发和解码 | R&S®RTB-K2 | 1333.1028.02 |
CAN/LIN串行触发和解码 | R&S®RTB-K3 | 1333.1034.02 |
历史和分段存储 | R&S®RTB-K15 | 1333.1040.02 |
频率响应分析(波特图) | R&S®RTB-K36 | 1335.8007.02 |
应用包,包括以下选件: R&S®RTB-K1,R&S®RTB-K2,R&S®RTB-K3,R&S®RTB-K15,R&S®RTB-K36, R&S®RTB-B6 | R&S®RTB-PK1 | 1333.1092.02 |
选择附加探头 | ||
单端无源探头 | ||
300 MHz,10:1,10 MΩ,400 V,12 pF | R&S®RT-ZP03S | 1803.1001.02 |
500 MHz,10 MΩ,10:1,300 V,10 pF,5 mm | R&S®RT-ZP05S | 1333.2401.02 |
500 MHz,10 MΩ,10:1,400 V,9.5 pF | R&S®RTM-ZP10 | 1409.7708.02 |
38 MHz,1 MΩ,1:1,55 V,39 pF | R&S®RT-ZP1X | 1333.1370.02 |
高压单端无源探头 | ||
250 MHz,100:1,100 MΩ,850 V,6.5 pF | R&S®RT-ZH03 | 1333.0873.02 |
400 MHz,100:1,50 MΩ,1000 V,7.5 pF | R&S®RT-ZH10 | 1409.7720.02 |
高压探头:无源 | ||
25 MHz,8 MΩ,2.75 pF,10:1/100:1,±700 V,1000 V (RMS) CAT III | R&S®RT-ZD002 | 1337.9700.02 |
25 MHz,8 MΩ,2.75 pF,20:1/200:1,±1400 V,1000 V (RMS) CAT III | R&S®RT-ZD003 | 1337.9800.02 |
400 MHz,1000:1,50 MΩ,1000 V,7.5 pF | R&S®RT-ZH11 | 1409.7737.02 |
电流探头 | ||
20 kHz,交流/直流,10 A/1000 A | R&S®RT-ZC02 | 1333.0850.02 |
100 kHz,交流/直流,30 A | R&S®RT-ZC03 | 1333.0844.02 |
10 MHz,交流/直流,150 A | R&S®RT-ZC10 | 1409.7750.02 |
100 MHz,交流/直流,30 A | R&S®RT-ZC20 | 1409.7766.02 |
120 MHz,交流/直流,5 A | R&S®RT-ZC30 | 1409.7772.02 |
电流探头外置电源 | R&S®RT-ZA13 | 1409.7789.02 |
有源差分探头 | ||
100 MHz,1000:1/100:1,8 MΩ,1000 V (RMS),3.5 pF | R&S®RT-ZD01 | 1422.0703.02 |
200 MHz,10:1,1 MΩ,20 V差分,3.5 pF | R&S®RT-ZD02 | 1333.0821.02 |
逻辑探头 | ||
有源8通道逻辑探头 | R&S®RT-ZL03 | 1333.0715.02 |
探头附件 | ||
50 Ω通过式负载 | R&S®HZ22 | 3594.4015.02 |
探头袋 | R&S®RT-ZA19 | 1335.7875.02 |
选择附件 | ||
前盖板 | R&S®RTB-Z1 | 1333.1728.02 |
软包 | R&S®RTB-Z3 | 1333.1734.02 |
运输箱 | R&S®RTB-Z4 | 1335.9290.02 |
机架安装套件 | R&S®ZZA-RTB2K | 1333.1711.02 |
