产品简介:

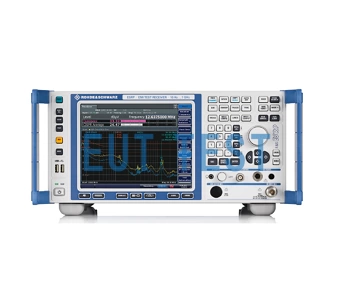

R&S ESRP EMI测试接收机是由德国R&S生产并由深圳EUTTEST代理销售的产品,ESRP可用于3.6GHz或7GHz的传导发射和辐射发射测试,EUTTEST具有丰富的现场调试经验,可为您组建符合各产品EMC标准的测试系统。
功能介绍:
ESRP设计用于开发期间的诊断测量和预兼容测量,以便为最终认证测试准备产品。它使用传统的步进频率扫描或基于FFT的时域扫描(一种显著加快测量速度的方法)来测量频率范围从10Hz到7GHz的电磁干扰。同时, ESRP是一款功能齐全、功能强大的实验室信号和频谱分析仪。ESRP带有一个简单的菜单结构,结合直观的触摸屏,使EMI测试在任何模式下非常容易操作。

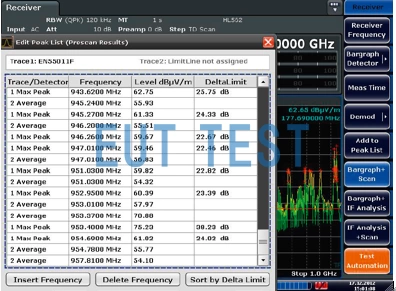

R&S ESRP 接收机进行EMI终测的结果
R&S ESRP 产品技术参数:
<<<<提醒:左右滑动表格>>>>频率 | ||
频率范围 | R&S-ESRP3 | 9 kHz 至 3.6 GHz |
R&S-ESRP3(R&S-ESRP-B29 选件) | 10 Hz 至 3.6 GHz | |
R&S-ESRP7 | 9 kHz 至 7 GHz | |
R&S-ESRP7(R&S-ESRP-B29 选件) | 10 Hz 至 7 GHz | |
电平 | ||
最大输入电平 | AC耦合 | 50V |
DC耦合 | 0V | |
最大射频电平(连续波) | 射频衰减 ≥ 10 dB; 关闭射频前置放大器 射频衰减 ≥ 10 dB; 开启射频前置放大器 | euttest 30 dBm (= 1 W) euttest 23 dBm (= 0.2 W) |
最大脉冲电压 | 射频衰减 ≥ 10 dB | 150 V |
R&S授权代理商 | Euttest.com | |
最大脉冲能量 | 射频衰减 ≥ 10 dB; 10 μs | 1 mWs |
1 dB 压缩 | 射频衰减 0 dB; 关闭射频前置放大器以及预选 | +3 dBm,标称值 |
中频及分辨率带宽 | ||
分析仪模式(频跨 ≥ 10 Hz)以及接收机模式 | 10 Hz 至 10 MHz (–3 dB),在 1/2/3/5/10 步长中 | |
分析仪以及接收机模式 | 200 Hz、9 kHz、120 kHz (–6 dB)、 1 MHz(脉冲带宽) | |
带 R&S-ESRP-B29 选件(在分析仪以及接收机模式下) | 增加 10 Hz 至 100 kHz (–6 dB),在十进位步长中 | |
预选(R&S-ESRP-B2 选件) | 在分析仪模式下可关闭 | 16 个固定滤波器 |
前置放大器 (R&S-ESRP-B2 选件) | 可开启/关闭 | 1 kHz 至 7 GHz,20 dB 增益,标称值 |
测量时间 | 分析仪模式(扫描时间) | |
频跨 = 0 Hz | 1 μs 至 16 000 s | |
频跨 ≥ 10 Hz(扫描) | 1 ms 至 16 000 s | |
频跨 ≥ 10 Hz (FFT) | 7 μs 至 16 000 s | |
接收机模式(步进式频率扫描) | 50 μs 至 100 s(根据频率) | |
接收机模式(时域扫描) | 50 μs 至 100 s(根据频率子范围) | |
频率步长 | 接收机模式(步进式频率扫描) | 最低 1 Hz euttest |
接收机模式(时域扫描) | 0.25 × 中频带宽 | |
检波器 | 接收机模式 | 最高峰值、最低峰值、准峰值、均方根值、平均值、具有计量时间常数的平均值(CISPR 平均值)、RMS 平均值 (CISPR-RMS) |
显示平均噪声电平 (DANL) | 接收机模式,标称值,平均值检波器 (AV),射频衰减 0 dB,端接 50 Ω | |
关闭射频前置放大器 | ||
500 MHz,带宽 120 kHz | < 6 dBμV | |
3 GHz,带宽 1 MHz | < 17 dBμV | |
开启射频前置放大器 | ||
500 MHz,带宽 120 kHz | < –7 dBμV | |
3 GHz,带宽 1 MHz | < 5 dBμV | |
扫描(迹线)点的数量 | ||
分析仪模式(标准) | 101 至 32 001 | |
分析仪模式 (EMI) | 101 至 200 001 | |
接收机模式 | 最大 4 000 000 | |
总体测量不确定性 | 连续波信号,电平 0 dB 至 –70 dB(低于参考电平),S/N > 20 dB,自动扫描时间,射频衰减 10 dB、20 dB、30 dB、40 dB,开启预选,频跨/RBW <100,95% 置信度,+20°C 至 +30°C | |
9 kHz ≤ f < 3.6 GHz | 0.47 dB | |
3.6 GHz ≤ f ≤ 7 GHz | 0.57 dB |
ESRP 接收机的标准配置和选件:
<<<<提醒:左右滑动表格>>>>ESRP标配 | 型号 | 订货号码 |
EMI 测试接收机, 9 kHz to 3.6 GHz | R&S-ESRP3 | 1316.4500.03 |
EMI测试接收机, 9 kHz to 7 GHz | R&S-ESRP7 | 1316.4500.07 |
提供的附件 电源线、euttest.com、探头电源适配器电缆、快速入门指南和 CD-ROM (附操作手册和服务手册) | ||
ESRP软件选件 | ||
时域扫描 | R&S-ESRP-K53 | 1316.4639.02 |
中频分析 | R&S-ESRP-K56 | 1316.4897.02 |
ESRP硬件选件 | ||
坚固的外壳 | R&S FSV-B1 | 1310.9500.02 |
预选和 RF 前置放大器 | R&S-ESRP-B2 | 1316.4700.02 |
OCXO,精密参考频率 | R&S FSV-B4 | 1310.9522.02 |
OCXO,增强的频率稳定性euttest | R&S FSV-B4 | 1310.9522.03 |
跟踪发生器,9 kHz 至 7 GHz | R&S FSV-B9 | 1310.9545.02 |
固态硬盘(SSD,可移动) | R&S-ESRP-B18 | 1316.3555.03 |
备用硬盘驱动器(HDD,可移动) | R&S-ESRP-B19 | 1316.3561.03 |
射频前置放大器(100 kHz 至 7 GHz) | R&S FSV-B22 | 1310.9600.02 |
频率扩展 10 Hz,包括十进制步长的 EMI 带宽 | R&S-ESRP-B29 | 1316.4880.02 |
直流电源,12 V 至 15 V | R&S FSV-B30 | 1310.9897.02 |
锂离子电池组 | R&S FSV-B32 | 1321.3750.02 |
