产品简介:
NSG 4070B 是AMETEK TESEQ 公司生产的用于替代 NSG 4070的新产品,新的4070B 包含4070的全部功能,而且还升级了输出功率,现在NSG4070B可以同时用于9kHz-1GHz的辐射抗扰度和传导抗扰度测试。该产品由EUTTEST代理销售和提供售后服务,我们将为您提供符合IEC / EN 61000-4-6, IEC / EN 61000-4-3, IEC / EN 61000-4-20,IEC / EN 61000-4-21 以及一些汽车电子的测试标准的EMC测试系统。
NSG 4070B产品特点:
- 集成信号发生器9 kHz 至 1 GHz
- 3 个功率计输入9 kHz 至 1 GHz
- 集成适用于不同应用的 A 类功率放大器模块:
- 35 W,150 kHz 至 230 MHz;
- 45 W,9 kHz 至 1 GHz;
- 80 W,150 kHz 至 230 MHz
- 多个 EUT 监控选项
- 5,7 英寸 TFT 彩色显示屏
- 基于菜单的内部控制软件
- 基本的远程控制软件包括报告生成器
- 光耦遥控器
技术参数:
AMETEK-CTS 的旗下公司Teseq 生产的 NSG 4070B 内置射频信号发生器、功率放大器、功率计模块,下面将分别列出三个模块的技术参数:
信号发生器模块:
<<<<提醒:左右滑动表格>>>>产品型号 | NSG 4070B |
产品品牌 | AMETEK – Teseq |
代理商 | EUTTEST |
射频频率范围: | 9 kHz至1 GHz |
分辩率: | 1 Hz |
老化 | 25ppm |
参考频率: | 参考频率输出:10MHz |
射频电平电平范围: | -60 dBm至+10 dBm |
分辨率: | 0.1 dB |
设定时间: | 10 ms |
调制深度: | 0 – 100% |
调制频率范围: | 1 Hz至50 kHz |
频率分辨率 | 1 Hz |
脉冲调制 升/降时间(10%/90%): | < 1 µs |
调制频率范围: | 1 Hz至50 kHz |
频率分辨率: | 1 Hz |
占空比: | 10%至90% |
外部调制 延迟时间: | < 1 µs / 180° |
周期: | 最少20 μs |
脉冲宽度: | 最少10 µs |
功率计模块:
<<<<提醒:左右滑动表格>>>>频率范围: | 9 kHz – 1 GHz |
线性测量范围通道1: 通道2、3 | -35 dBm至+27 dBm -45 dBm至+20 dBm |
最大输入/无损伤 通道1-3: | +28 dBm |
底噪声: | >5dB |
输入回波损耗: | >20 dB(低于500 MHz时)、>17 dB(500 MHz至1 GHz) |
连接器: | BNC插座、50 Ω |
功率放大器模块技术参数:
从下方可以看出,NSG 4070B 比NSG 4070的输出功率整体都得到了提高,所以您一样可以根据输出功率,在下表中选择三个不同的NSG4070B配置。并联系EUTTEST获得报价信息。
NSG 4070B-35
组合式抗扰度测试系统NSG 4070B、9 kHz – 1 GHz RF发生器和功率计(euttest 35 W模块150 kHz – 230 MHz)
NSG 4070-45
组合式抗扰度测试系统NSG 4070B、9 kHz – 1 GHz RF发生器和功率计(euttest 45 W模块9 kHz – 1 GHz)
NSG 4070-80
组合式抗扰度测试系统NSG 4070B、9 kHz – 1 GHz RF发生器和功率计(euttest 80W模块150 kHz – 230 MHz)
<<<<提醒:左右滑动表格>>>>型号: | NSG 4070B-35 | NSG 4070B-45 | NSG 4070B-80 |
正常输出功率: | 35 W | 45 W | 80 W |
频率范围: | 150 kHz – 230 MHz | 9 kHz – 1GHz | 150 kHz – 230 MHz |
输入阻抗: | 50 Ω | 50 Ω | 50 Ω |
输出阻抗: | 50 Ω | 50 Ω | 50 Ω |
输入回波损耗: | 最小10 dB | 最小10 dB | 最小10 dB |
输出回波损耗: | 正常最小9.5 dB、无损伤时0 dB | 正常最小9.5 dB、无损伤时0 dB | 正常最小9.5 dB、无损伤时0 dB |
增益: | 最小48 dB | 最小 50 dB | 最小50 dB |
增益平坦度: | 最大+/-3 dB | 最大+/-3 dB | 最大+/-3 dB |
饱和输出功率: | 最小43 dBm | 最小45 dBm | 最小48.75 dBm |

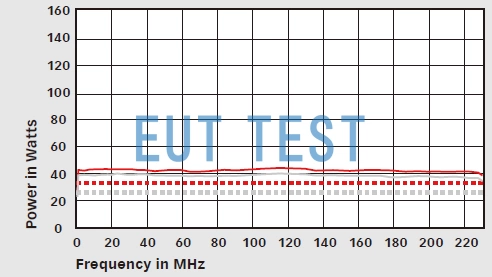

NSG 4070B-35 的功率放大器的输出功率曲线图(初步数据)
上图中从上到下依次为:典型饱和功率、典型线性功率、规格饱和功率、规格线性功率
其他型号输出功率数据联系EUTTEST获取。
