产品介绍:

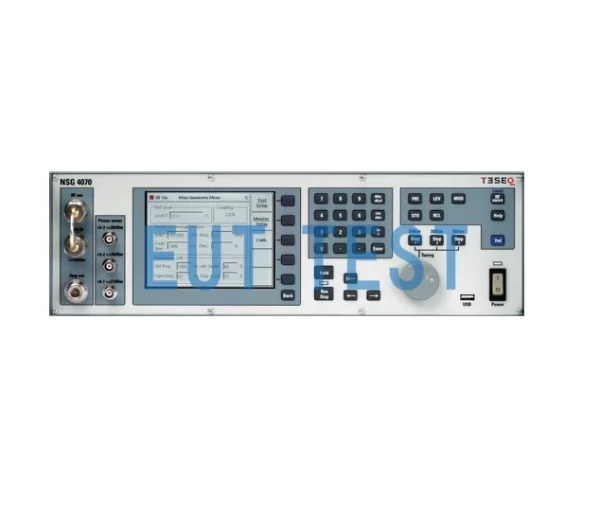

NSG 4070 是旧款 NSG 2070的改进版,是一个多功能EMC抗扰度测试系统。NSG 4070具有极广的频率范围(从9 kHz至1 GHz)、使用外部或内部放大器的模块结构,因此它的应用范围很广:包括按照IEC 61000-4-6进行的测试,各种大电流注入应用,在IEC 61000-4-3、IEC61000-4-20、IEC 61000-4-21应用中作为测试系统的信号发生器和功率计等。由于具有强大并易操作的固件,NSG4070无需外部电脑和控制软件控制即可独立工作,当然,也可以以远程控制对它进行系统操作。将USB存储器插入面板,便可传输并保存最新的测试和测量数据以生成测试报告
NSG4070符合测试标准:
IEC/EN 61000-4-6 使用CDN测试电源线传导共模抗扰度的方法
IEC/EN 61000-4-6 使用EM电磁钳测试信号线传导共模抗扰度的方法
IEC/EN 61000-4-6 使用电流注入探头测试信号线传导共模抗扰度的方法
不同测试方法可达到的最大测试电压等级:
<<<<提醒:左右滑动表格>>>>放大器模块: | 20 W | 30 W | 75 W |
CDN法: | 15 V EMF | 18 V EMF | 30 V EMF |
EM电磁钳法(KEMZ 801): | 8 V EMF | 11 V EMF | 17 V EMF |
电流注入钳(CIP 9136) | 5 V EMF | 6 V EMF | 10 V EMF (typ.) |
NSG 4070 技术参数:
AMETEK-CTS 的旗下公司Teseq 生产的 NSG4070 内置射频信号发生器、功率放大器、功率计模块,下面将分别列出三个模块的技术参数:
信号发生器模块:
<<<<提醒:左右滑动表格>>>>产品型号 | NSG 4070 |
产品品牌 | AMETEK – Teseq |
代理商 | EUTTEST |
射频频率范围: | 9 kHz至1 GHz |
分辩率: | 1 Hz |
参考频率: | 参考频率输出:10MHz |
射频电平电平范围: | -60 dBm至+10 dBm |
分辨率: | 0.1 dB |
设定时间: | 10 ms |
调制深度: | 0 – 100% |
调制频率范围: | 1 Hz至50 kHz |
频率分辨率 | 1 Hz |
脉冲调制 升/降时间(10%/90%): | < 1 µs |
调制频率范围: | 1 Hz至50 kHz |
频率分辨率: | 1 Hz |
占空比: | 10%至90% |
外部调制 延迟时间: | < 1 µs / 180° |
周期: | 最少20 μs |
脉冲宽度: | 最少10 µs |
功率计模块:
<<<<提醒:左右滑动表格>>>>频率范围: | 9 kHz – 1 GHz |
线性测量范围通道1: 通道2、3 | -15 dBm至+27 dBm -25 dBm至+20 dBm |
最大输入/无损伤 通道1-3: | +28 dBm |
底噪声: | 大于测量范围以下6 dB |
输入回波损耗: | >20 dB(低于500 MHz时)、>17 dB(500 MHz至1 GHz) |
连接器: | BNC插座、50 Ω |
准确度-通道1: | typ. <0.4 dB |
准确度-通道2、3 | |
低于10 MHz: | 范围为-25至17 dBm时typ. <0.3 dB |
范围为17至20 dBm时typ. <1.5 dB | |
高于10 MHz | typ. <0.4 dB |
功率放大器模块技术参数:
您可以根据输出功率,在下表中选择三个不同的NSG4070配置。并联系EUTTEST获得报价信息。
NSG 4070-0
组合式抗扰度测试系统NSG 4070、9 kHz – 1 GHz RF发生器和功率计(euttest无功率放大器)
NSG 4070-20
组合式抗扰度测试系统NSG 4070、9 kHz – 1 GHz RF发生器和功率计(euttest 20 W模块150 kHz – 230 MHz)
NSG 4070-30
组合式抗扰度测试系统NSG 4070、9 kHz – 1 GHz RF发生器和功率计(euttest 30 W模块150 kHz – 230 MHz)
NSG 4070-75
组合式抗扰度测试系统NSG 4070、9 kHz – 1 GHz RF发生器和功率计(euttest 75 W模块150 kHz – 230 MHz)
NSG 4070-TC
可溯源校准(ISO17025),仅随本设备一起订购
<<<<提醒:左右滑动表格>>>>型号: | NSG 4070-20 | NSG 4070-30 | NSG 4070-75 |
正常输出功率: | 20 W | 30 W | 75 W |
频率范围: | 150 kHz – 230 MHz | 150 kHz – 230 MHz | 150 kHz – 230 MHz |
输入阻抗: | 50 Ω | 50 Ω | 50 Ω |
输出阻抗: | 50 Ω | 50 Ω | 50 Ω |
输入回波损耗: | 最小10 dB | 最小10 dB | 最小10 dB |
输出回波损耗: | 正常最小9.5 dB、无损伤时0 dB | 正常最小9.5 dB、无损伤时0 dB | 正常最小9.5 dB、无损伤时0 dB |
增益: | 最小46 dB | 最小 46 dB | 最小50 dB |
增益平坦度: | 最大+/-3 dB | 最大+/-3 dB | 最大+/-3 dB |
饱和输出功率: | 最小43 dBm | 最小45 dBm | 最小48.75 dBm |
无损坏时最大线性输入功率: | <-3.5 dBm 最大 +10 dBm | < -1.5 dBm 最大+10 dBm | < -3 dBm 最大+10 dBm |
正常输出功率下二次谐波失真: | typ. < -30 dBc | typ. < -30 dBc | typ. < -35 dBc |
正常输出功率下三次谐波失真: | typ. < -20 dBc | typ. < -20 dBc | typ. < -18 dBc |
