简介:
NNLK 8129 是由德国 Schwarzbeck 生产并授权由EUTTEST代理销售的LISN线性阻抗稳定网络,选购标配版本时,您可以在LISN 的线和接地之间施加 250 V、50/60 Hz 或 400 VDC 的最大电压,在两条线之间电压为 400 V,50/60 Hz。当您购买选件”400/700 V” 可以将LISN的线地电压最大提高到 400 V、50/60 Hz 或 80 0 VDC,线线电压 700 V/ 50/60 Hz 可应用该选项。
技术参数:
型号 | NNLK 8129 |
制造商 | Schwarzbeck |
代理商 | 深圳 EUTTEST |
设备名称 | V-LISN,人工电源网络,线性阻抗稳定网络 |
可用电源类型 | 三相电 |
可用频率 | 150 kHz – 30 MHz |
阻抗 | 50 µH || 50 Ω |
最大EUT电压 | 250VAC 50/60 Hz 800 VDC(可增加高压选件) |
连接器 | 12mm接线端子 |
最大EUT电流 | 4*200A |
RF连接器 | 50Ω BNC |
长度 | 448 mm |
宽度 | 383 mm |
高度 | 605 mm |
质量 | 30 kg |
选件 | 高压电源输入输出+防水 400/700V选件 NNLK 8129 Opt. RC NNLK 8129 Option Hochstrom Opt. Lüfter: Opt. TC: |
可用标准 | CISPR 16-1-2 |

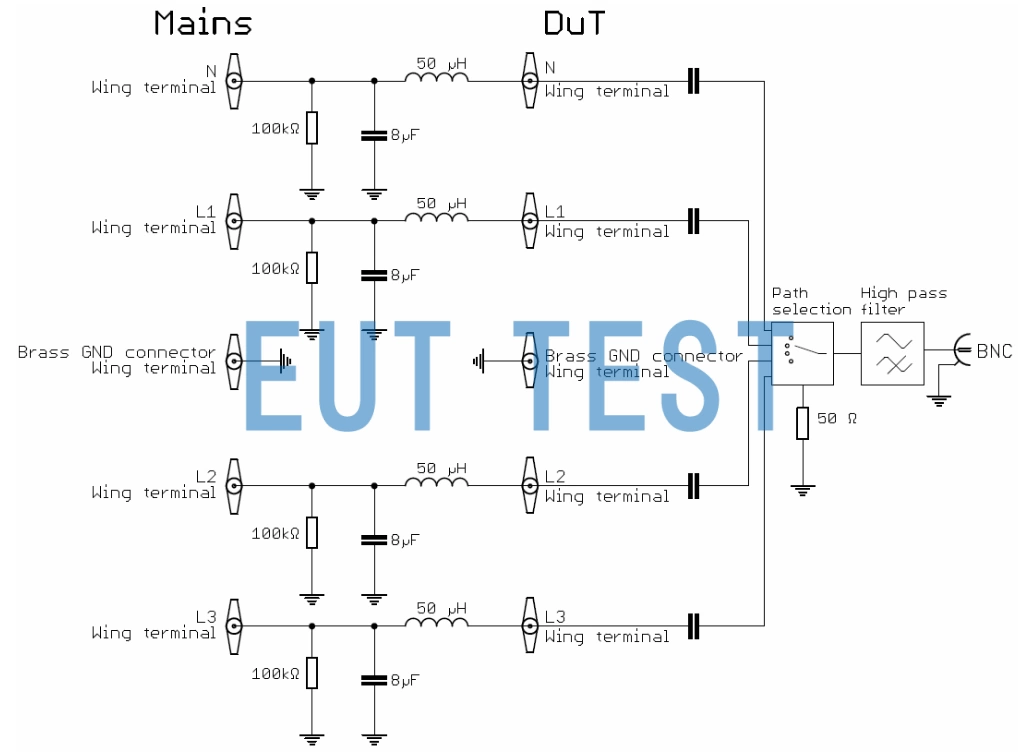

电路原理图
NNLK 8129 的技术参数相关曲线图:

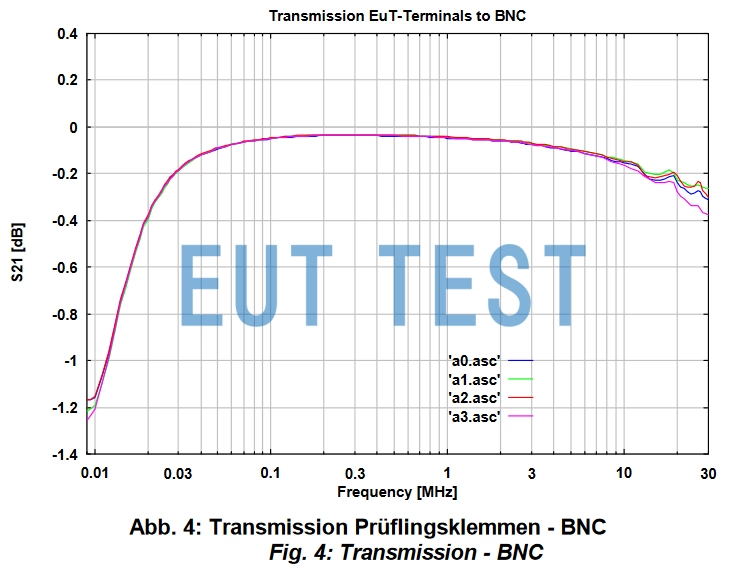

S21曲线图

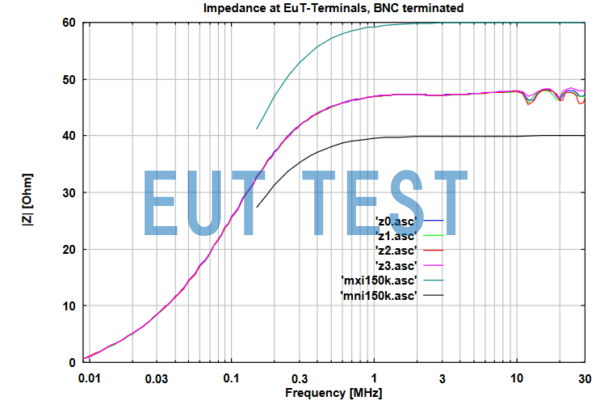

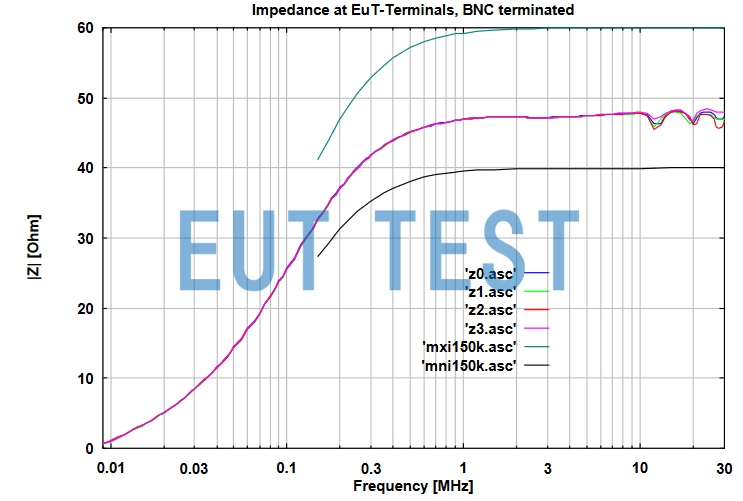

阻抗曲线图

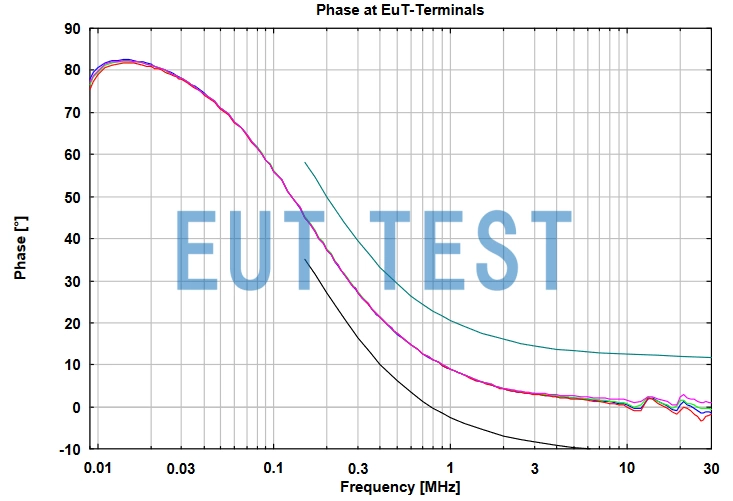

相位曲线图
