简介：
NNLK 8121 是由德国 Schwarzbeck 生产并授权由EUTTEST代理销售的LISN线性阻抗稳定网络，被测设备必须连接到该LISN的前面板上的翼端子。每个路径可通过的最大电流为 50 A，被测物的最大工作电压为 250 VAC或400 VDC。采用阻抗为 (50 µH+5 Ω) || 50 Ω 的电路原理设计，并在前面板和后面板都配置了四个蝶形螺丝给测试人员使用。

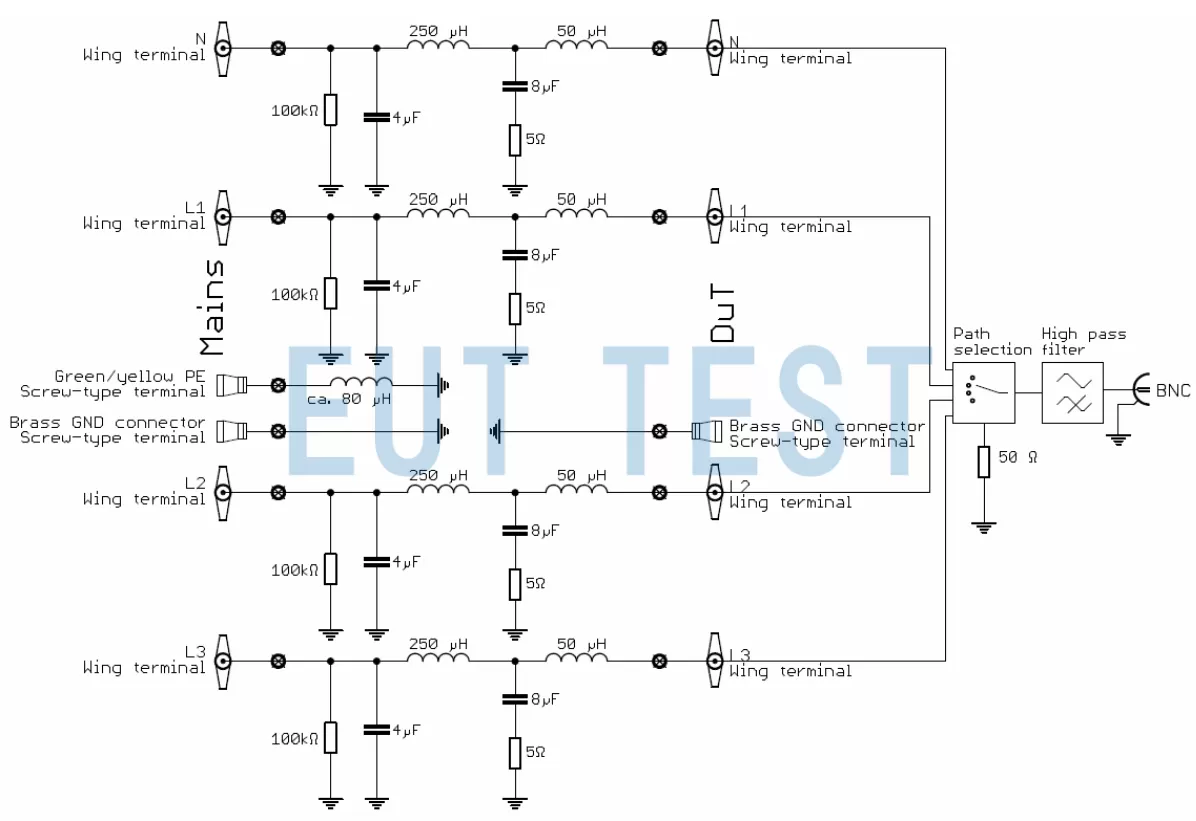

电路原理图
100A电流选件：
您也可以将 8121 LISN 用于高达100 A的电流运用。 如果您想经常使用超过50A-100A，请联系我们购买高压高电流选件，然后100A可以被连续使用。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | NNLK 8121 |
| 制造商 | Schwarzbeck |
| 代理商 | Euttest |
| 设备名称 | V-LISN，人工电源网络，线性阻抗稳定网络 |
| 可用频率 | 9 kHz – 30 MHz |
| 阻抗 | (50 µH+5 Ω) || 50 Ω |
| 最大EUT电压 | 250 VAC 50/60 Hz 400 VDC |
| 最大EUT电流 | 4 x 50 (100*) A 100*：100A需要增加选件，详情联系EUTTEST咨询 |
| 电源端子 | 4个蝶形螺丝 |
| EUT端子 | 4个蝶形螺丝 |
| RF连接器 | 50Ω BNC |
| 长度 | 480 mm |
| 宽度 | 450 mm |
| 高度 | 370 mm |
| 质量 | 33 kg |
| 选件 | Opt. RC Option Hochstrom Opt. 400/700 V: Opt. Lüfter: Opt. TC: 三相电源输入输出+防水 |
| 可用标准 | CISPR 16-1-2 |
技术参数相关图表：

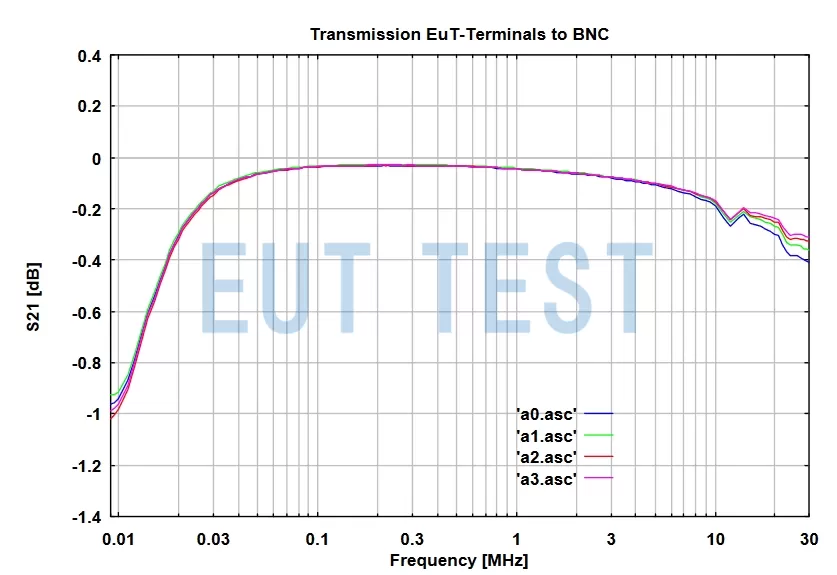

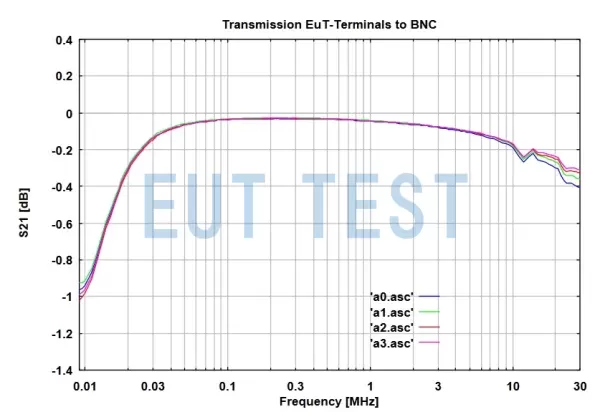

S21参数曲线图

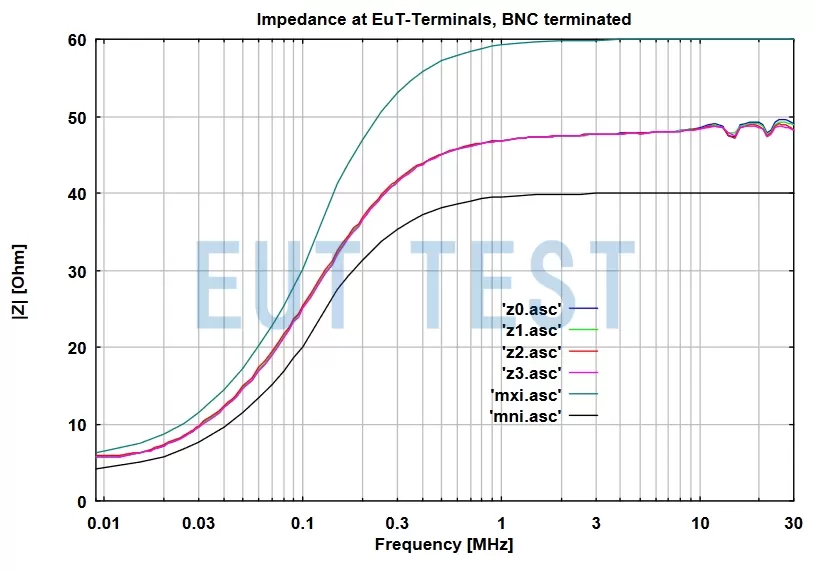

阻抗曲线图
相位曲线图
