简介：

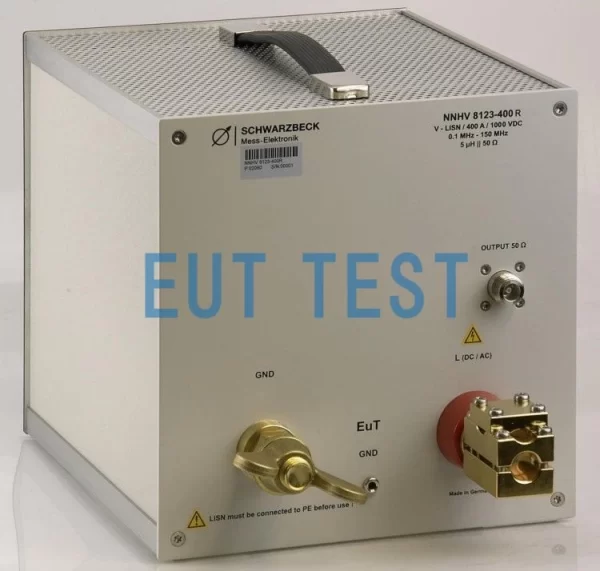

NNHV 8123-400R 是德国 Schwarzbeck 公司在2024年最新推出的400A高压汽车电子HV AN 人工网络，该AN可支持测试汽车电子零部件产品最大工作电流400A，最大工作电压1000V。
NNHV 8123-400R 和 NNHV 8123-400 的区别和相同点：
NNHV 8123-400R 和 NNHV 8123-400 都是高压人工网络，它们只有一个区别就是阻抗不同：
NNHV 8123-400R 的阻抗：(5µH + 1 Ohm) || 50 Ohm；
NNHV 8123-400 的阻抗：(5µH) || 50 Ohm；
可以看出，两个AN的设计原理相差了一个1Ω的串联电阻，这个串联电阻是低压 LV AN 的特征。所以您可以使用 NNHV 8123-400R 测试旧版本的 CISPR25、GBT18655等标准。但是它的电压和电流更高。
除了阻抗参数外，它们的其他规格都是相同的。

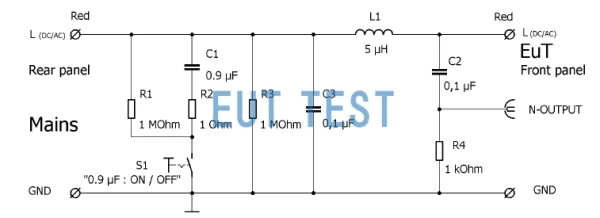

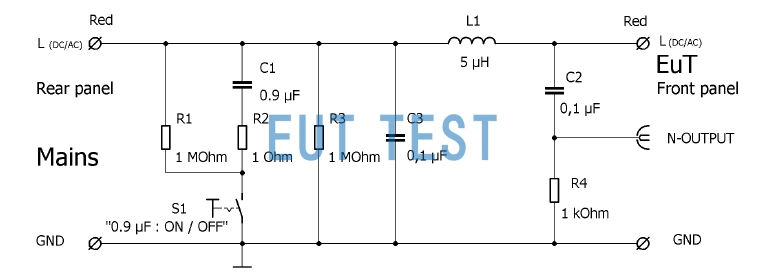

NNHV 8123-400R 的阻抗设计原理图
符合标准：
- ISO 11452-4
- CISPR 25 ed4.0最新版
- BMW GS 95025-1
- GB/T 18655-2018
CISPR 25是一个适用于车辆、船舶、内燃机车上任何用于车辆、挂车、和装置的电子/电气零部件测试无线电骚扰测试的标准编号，以保护车上相邻的接收机工作正常。标准名称为：车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法Vehicles, boats and internal combustion engines—Radio disturbance characteristics—Limits and methods of measurement for the protection of on-board receivers
我国的标准GB 18655是CISPR25的中文翻译版本。
技术参数：
<<<<提醒：左右滑动表格>>>>| HV AN 的型号 | NNHV 8123-400R |
| 设备名称 | HV AN 高压人工网络 |
| 制造商 | Schwarzbeck |
| 代理商 | 深圳EUTTEST |
| 可用频率范围 | 0.1-150MHz |
| 最大连续电流 | 250A |
| 最大电流（短时） | 500A |
| 最大DC电压 | 1000V |
| 最大AC 50/60Hz电压 | 700Vrms |
| 最大AC 400Hz电压 | 300Vrms |
| 阻抗 | (5µH + 1 Ohm) || 50 Ohm |
| HV线缆 | 4-15mm |
| 连接器 | N母 |
| 可选的高压屏蔽箱 | HVSE 8600 |
| 尺寸 | 220*225*260mm |
技术参数相关曲线图：

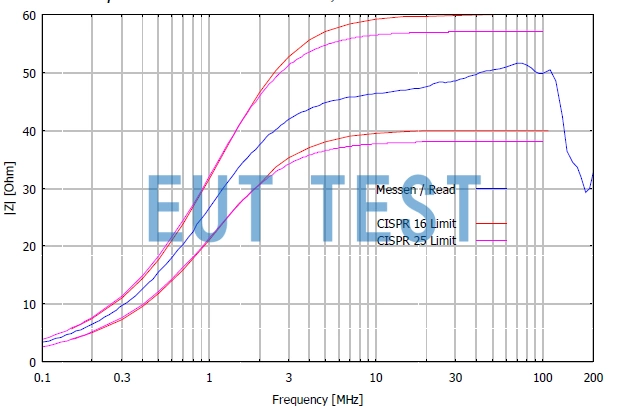

NNHV 8123-400R 的阻抗符合 CISPR16和 CISPR25标准要求

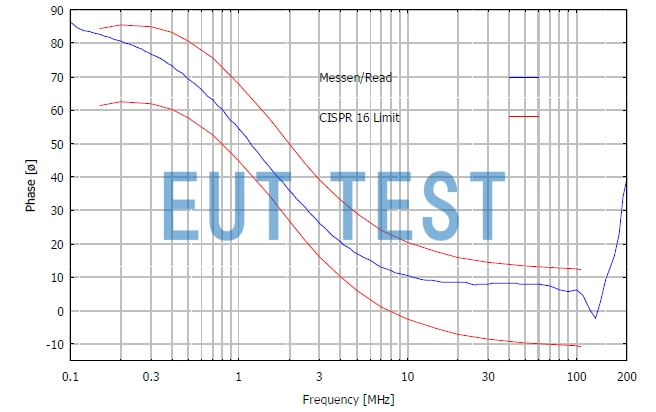

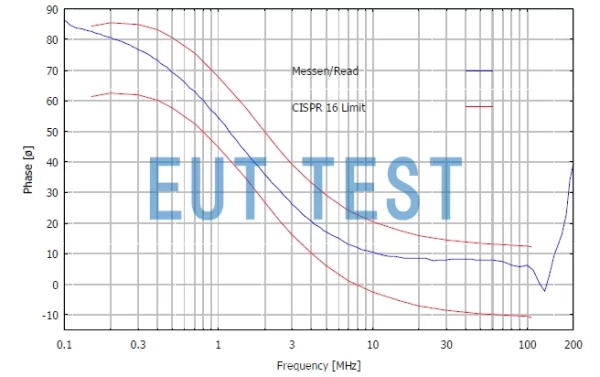

NNHV 8123-400R 的相位满足CISPR16标准要求
其他
