简介:

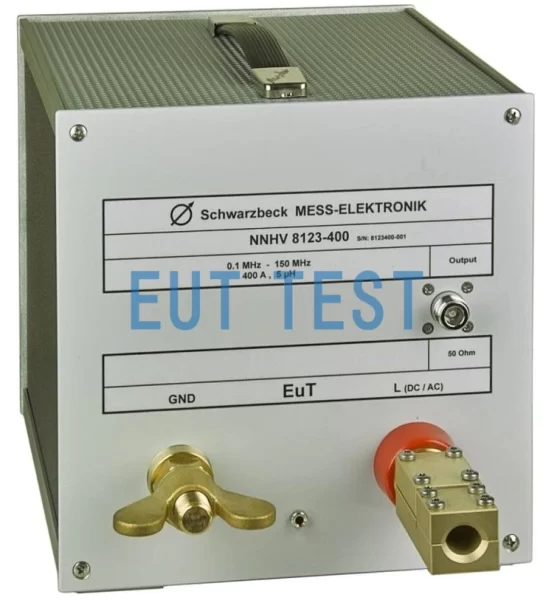

NNHV 8123-400 是德国 Schwarzbeck 公司最新推出的400A高压汽车电子HV AN 人工网络,符合标准CISPR 25 Ed. 4 和 BMW GS 95025-1,可用于新能源汽车电子零部件测试需求,深圳EUTTEST提供 NNHV 8123-400 产品报价|维修|采购|技术咨询服务。
符合标准:
- ISO 11452-4
- CISPR 25 ed4.0最新版
- BMW GS 95025-1
- GB/T 18655-2018
CISPR 25是一个适用于车辆、船舶、内燃机车上任何用于车辆、挂车、和装置的电子/电气零部件测试无线电骚扰测试的标准编号,以保护车上相邻的接收机工作正常。标准名称为:车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法Vehicles, boats and internal combustion engines—Radio disturbance characteristics—Limits and methods of measurement for the protection of on-board receivers
我国的标准GB 18655是CISPR25的中文翻译版本。
测试运用说明:
NNHV 8123-400 的主要应用是根据汽车电子EMC测试标准:CISPR 25 Ed.4 版本或 BMW GS 95025-1 在 HF-VHF 范围内 0.1 MHz – 150 MHz 使用屏蔽电缆测量用于电动汽车零部件的干扰电压测试。
使用该AN添加我公司配置的50Ω负载终端 还可以进行大电流注入BCI测试。阻抗特性电路原理为 5 μH || 50 Ω,通过将电感器与测量接收器的输入阻抗并行连接实现。

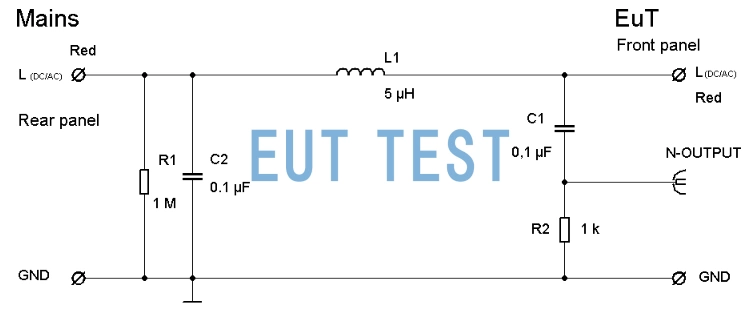

NNHV 8123-400 的电路原理图
测试时,每个 NNHV 8123-400 需要按标准要求安装到高压屏蔽箱 HVSE 8600 中,每个AN可用于测量单个路径,所以要能够测量高压+和高压-双极性,您需要采购两个相同的 NNHV 8123-400 。被测物EUT必须连接到前面面板的终端,电源电压必须连接在后面板上。
技术参数:
<<<<提醒:左右滑动表格>>>>HV AN 的型号 | NNHV 8123-400 |
设备名称 | HV AN 高压人工网络 |
制造商 | Schwarzbeck |
代理商 | 深圳EUTTEST |
可用频率范围 | 0.1-150MHz |
最大连续电流 | 250A |
最大电流(短时) | 500A |
最大DC电压 | 1000V |
最大AC 50/60Hz电压 | 700Vrms |
最大AC 400Hz电压 | 300Vrms |
阻抗 | 5 μH || 50 Ω 符合CISPR 25:2016 Edition 4.0高压LISN要求 |
HV线缆 | 4-15mm |
连接器 | N母 |
尺寸 | 220*225*260mm |
重量 | 6 kg |
屏蔽罩选件 | HVSE 8600 |
技术参数相关曲线:

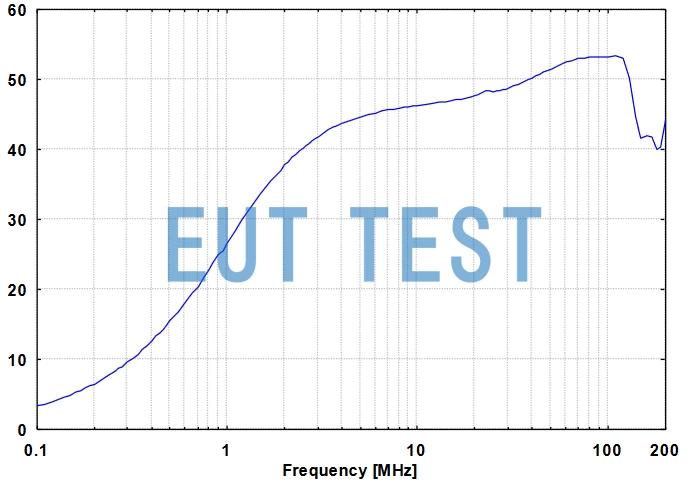

NNHV 8123-400 的EUT端口阻抗曲线

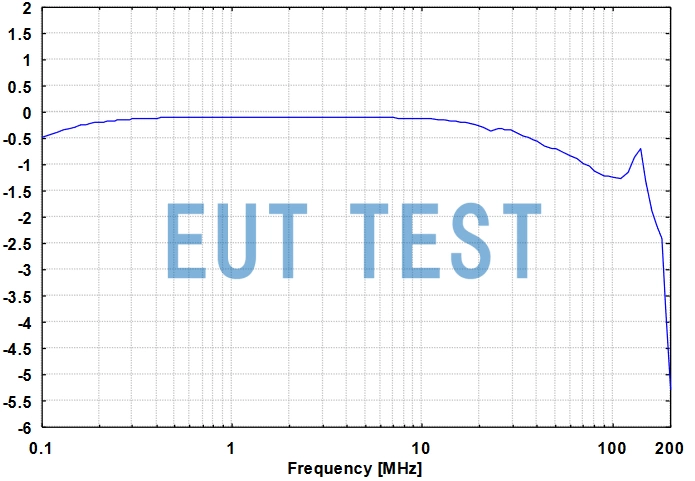

NNHV 8123-400 的分压系数曲线图

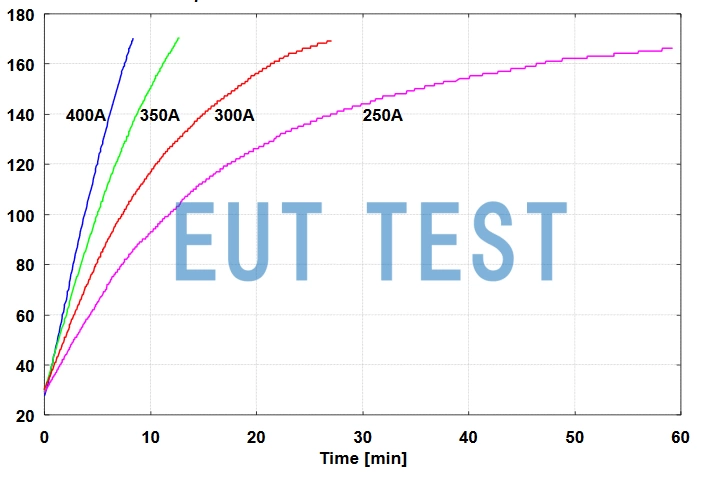

NNHV 8123-400 的最大工作电流曲线图
