NNBM 8124-400 Schwarzbeck 汽车电子低压AN 电流200A

产品型号: NNBM 8124-400
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准:
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

NNBM 8124-400 是由德国 Schwarzbeck 公司生产并授权由深圳EUTTEST代理销售的汽车电子专用的低压人工网络AN,该LISN 的连续工作额定电流值为 250 A,短时间超过 500 A 是可能的。

测试运用:

NNBM 8124-400 的主要应用是测量 HF-VHF 范围内的车辆、飞机和船舶的干扰电压 0.1 ~ 150 MHz,还可用于散装电流喷射 (BCI) 测试或根据 ISO 7637-2 进行瞬态测量。 该LISN 的阻抗特性根据测试标准 CISPR 16-1-2 和 CISPR 25 的要求和电路原理来定制生产。

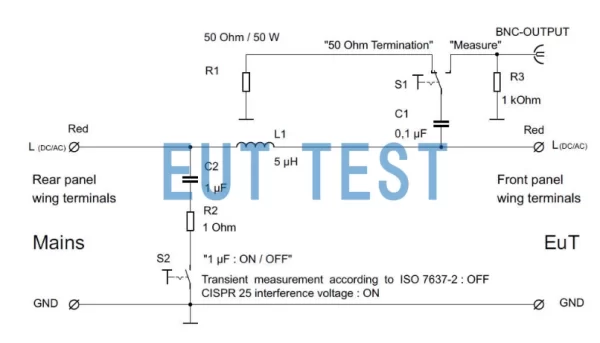

 NNBM 8124-400 的电路原理图

NNBM 8124-400 的电路原理图

这款汽车 LISN 具有高电压和电流规格,非常适合电动汽车 (EV)、混合动力驱动和车载电池电子测试,汽车电子零部件将被连接到前面板上的翼端子, 电源端子位于背面。

技术参数:

<<<<提醒:左右滑动表格>>>>
AN 型号NNBM 8124-400
制造商Schwarzbeck
频率范围0.1 – 110 (150) MHz
最大连续电流250A
最大电流500A
最大DC电压1000V
最大50/60Hz电压400V
最大400Hz电压300V
代理商Euttest
阻抗(5 µH + 1 Ω) || 50 Ω ±10 %
重量6 kg
尺寸220 x 225 x 450 mm
符合标准CISPR 16-1-2, Annex D2,D3

CISPR 25

ISO 7637-2 Transients

ISO 11452-4 BCI

<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

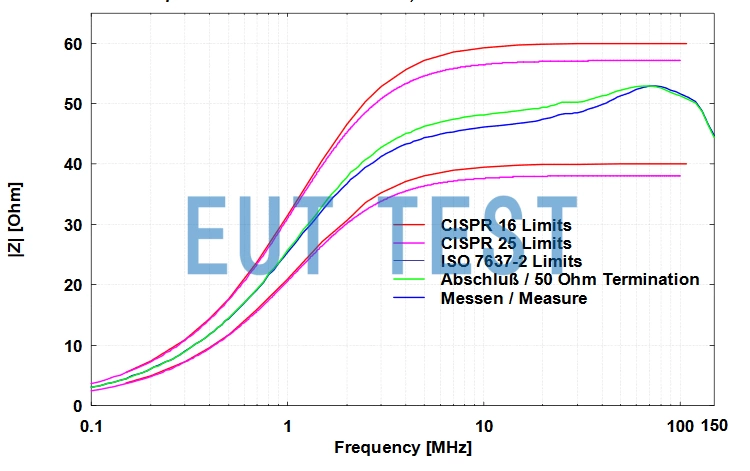

 NNBM 8124-400 的阻抗曲线图

NNBM 8124-400 的阻抗曲线图

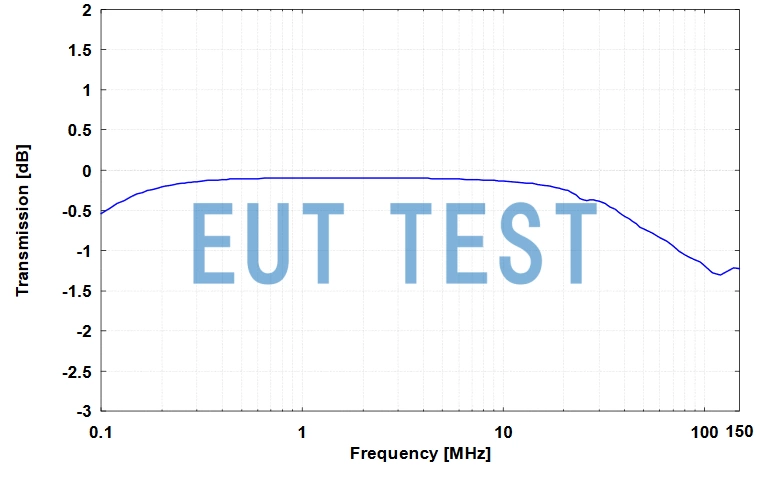

NNBM 8124-400 的传输分压比

NNBM 8124-400 的传输分压比

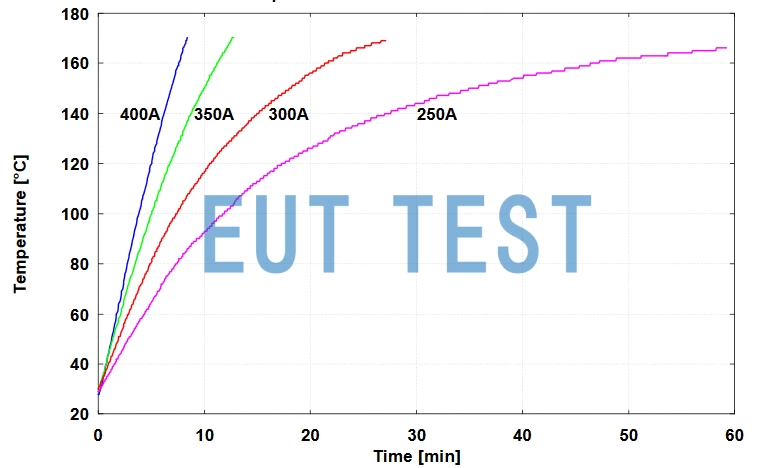

 NNBM 8124-400 随温度变化的影响

NNBM 8124-400 随温度变化的影响
