产品简介:

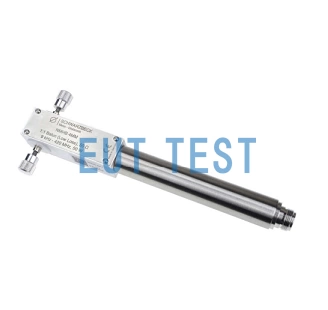

NMHB 4MM 是一种低损耗宽带1:1巴伦,该产品由德国schwarzbeck 制造并授权由深圳EUTTEST代理销售,主要应用是根据 ISO 11452-9(附件 C.5)在 142 MHz 至 246 MHz 频率范围内使用不同的折叠偶极子元件 FDAI 对手持式发射机进行抗扰度测试,可以用于 VHF 频率范围内的接收和发射应用。NMHB4MM 可以连接多种FDAI偶极子元件配合使用,当需要更换天线元件时,手动旋转M4螺丝即可无需任何工具即可更换辐射元件。
技术参数:
<<<<提醒:左右滑动表格>>>>天线巴伦型号 | NMHB 4MM |
制造商 | 施瓦兹贝科 |
代理商 | EUTTEST |
阻抗 | 50欧姆 |
VSWR | <2 |
最大输入功率 | 50W |
螺丝 | M4 |
22mm天线杆长度 | 120毫米 |
尺寸 | 75毫米 |
插损 | 0.3-0.6dB |
重量 | 270克 |
可选FDAI天线元件 |

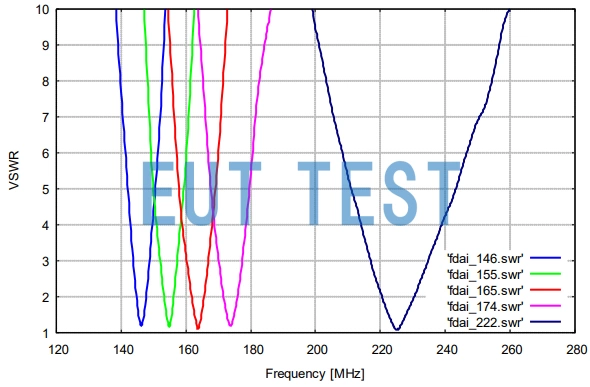

NMHB 4MM 巴伦和不同的 FDAI天线组合后测试的VSWR数据

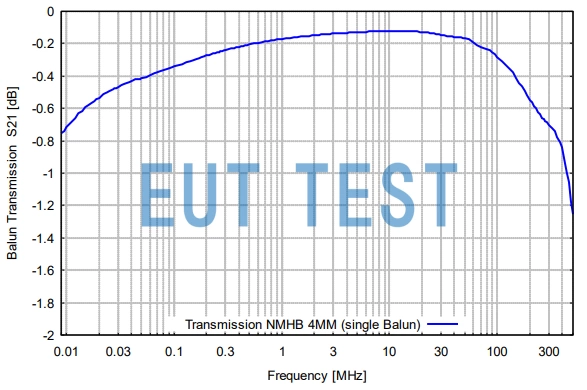

NMHB4MM 的插入损耗曲线图
