产品简介:

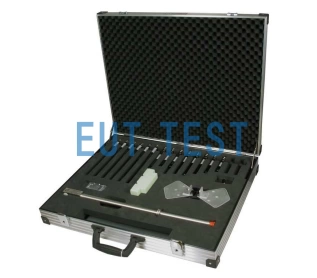

NHMA 6M 是一组用于手持无线电发射机抗扰度测试的天线组件,包含16根不同频率的NHMA 天线,所有天线组由带反极点的正常模式调谐螺旋天线和扁平元件宽带天线组成,测试频率为 26 – 2700 兆赫兹。天线组包括 14 个正常模式螺旋天线和一个宽带平面元件天线,后者源自一个小型双锥天线,包括一个 50 毫米的聚苯乙烯测距仪。所有部件都存放在一个运输箱内,箱内嵌入减震泡沫材料,以避免在运输过程中损坏。 泡沫塑料中还特意留出一些空间,用于存放其他小部件。
EMC测试运用:
NHMA6M由德国施瓦兹贝科公司制造并授权由深圳 EUTTEST 代理销售,该产品典型应用是根据日产和雷诺等汽车制造商的特定标准对汽车电子零部件进行抗扰度测试,符合日产汽车EMC标准 28401NDS02 [6] 和雷诺汽车EMC标准 36-00-808/M。下表列出了用于这两个标准所需的设备清单,使用NHMA6M 套件天线即可完成全部测试,所有发射天线均由EUTTEST提供报价和售后服务。
<<<<提醒:左右滑动表格>>>>可选天线型号 | 测试频率 | 雷诺标准 36-00-808/M | 日产标准 28401NDS02 [6] |
NMHA 26 | 26 MHz | 可用 | |
NMHA 28 | 28 MHz | 可用 | 可用 |
NMHA 30 | 30 MHz | 可用 | |
NMHA 40 | 40 MHz | 可用 | |
NMHA 52 | 52 MHz | 可用 | |
NMHA 75 | 75 MHz | 可用 | |
NMHA 125 | 125 MHz | 可用 | |
NMHA 145 | 145 MHz | 可用 | |
NMHA 146 | 146 MHz | 可用 | |
NMHA 155 | 155 MHz | 可用 | |
NMHA 160 | 160 MHz | 可用 | |
NMHA 165 | 165 MHz | 可用 | |
NMHA 174 | 174 MHz | 可用 | |
NMHA 190 | 190 MHz | 可用 | |
NMHA 223 | 223 MHz | 可用 | |
NMHA 350 | 350 MHz | 可用 | |
SBA9113 420NJ Spacer 50 | 360-530 MHz | 可用 | 可用 |
728-960 MHz | 可用 | ||
764-960 MHz | 可用 | ||
1240-1300 MHz | 可用 | 可用 | |
1429-1453 MHz | 可用 | 可用 | |
1626-2400 MHz | 可用 | 可用 | |
2400-2620 MHz | 可用 | 可用 | |
CCA 运输箱 | 可用 | 可用 | |
counterpoise | 可用 | 可用 |
其他配置:
我们还提供了一个 型号为 NMHA 6M reduced 的套件,该套件删除了 NMHA 6M 内的 SBA9113 和420NJ,这样可以为已经购买该天线的客户提供新的选择,不需要重复购买SBA9113天线。
技术参数:
<<<<提醒:左右滑动表格>>>>天线套件型号 | NMHA 6M |
可选的其他配置型号 | NMHA 6M reduced |
制造商 | Schwarzbeck |
代理商 | Euttest |
测试频率范围 | 26MHz-2700MHz 单独天线的测试频率详见上方配置表格 |
阻抗 | 50欧姆 |
输入功率 | 20W连续功率,50W短时功率 |
连接器 | N和BNC |
尺寸 | 640*540*110毫米 |
重量 | 5.4千克 |
