简介:
EMCpartner 生产的MIG序列脉冲绝缘测试发生器包括这些型号:MIG0603、MIG1203、MIG1803、MIG2403、MIG3603、MIG4803、MIG14403,它们都是由瑞士 EMC-Partner 生产并由深圳EUTTEST代理销售的安规绝缘测试发生器,阻抗测试40Ω到500Ω,根据IEC标准要求,MIG序列最大输出脉冲可达6kV-144KV,并可提供电脑软件远程控制测试,提高安全测试要求。
2020年10月(MIG序列部分型号已停产,请在询价时向EUTTEST提供型号帮您确认是否被停产和替代,为您推荐最合适的测试设备)
MIG序列符合国外IEC标准:
- IEC 61000-4-5 Ed2 (2005) Electromagnetic compatibility (EMC)
- Part 4-5: Testing and measurement techniques – Surge immunity test
- IEC 61180-1 Ed1 (1992) High-voltage test techniques for low voltage equipment
- Part 1: Definitions, test and procedure requirements
- IEC 60060-1 Ed2 (1989) High-voltage test techniques.
- Part 1: General definitions and test requirements IEC60335
- IEC 61730-2 Ed1 (2004) Photovoltaic (PV) module safety qualification
- Part 2: Requirements for testing
- IEC 60664-1 Ed2 (2007) Insulation coordination for equipment within low-voltage systems
- Part 1: Principles, requirements and tests
- IEC 60065 Ed7.1 (2005)Audio, video and similar electronic apparatus – Safety requirements
- IEC 61010-1 Ed2 (2002) Safety Requirements for Electrical Equipment for Measurement,Control and Development use. Part 1 – General Requirements
MIG序列脉冲绝缘测试发生器技术参数:
MIG0603 技术参数:

MIG0603
脉冲电压波形 | 1.2/50μs |
电压范围 | 0.25-6kV |
脉冲电容 | 10μF |
串联源电阻 | 40Ω |
最大能量 | 200 J |
脉冲波前时间 | 1.2μs |
MIG0603代理商 | 深圳EUTTEST |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
MIG1203 技术参数:

MIG1203
脉冲电压波形 | 1.2/50μs |
电压范围 | 0.5-12kV |
脉冲电容 | 5μF |
串联源电阻 | 40Ω |
MIG1203代理商 | 深圳EUTTEST |
最大能量 | 420 J |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
MIG1203SOLAR 技术参数:

MIG1203SOLAR
脉冲电压波形 | 1.2/50μs |
电压范围 | 0.5-12kV |
脉冲电容 | 10-183nF (7个范围) |
串联源电阻 | 40Ω |
最大能量 | 90 J |
脉冲波前时间 | 1.2μs |
MIG1203solar代理商 | 深圳EUTTEST |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
MIG1203S250 技术参数:

MIG1203S250
脉冲电压波形 | 1.2/50μs, 250/2500μs, 1/1000μs |
电压范围 | 0.5-12kV |
脉冲电容 | 5μF |
串联源电阻 | 40Ω和470Ω |
MIG1203S250代理商 | 深圳EUTTEST |
最大能量 | 420 J |
脉冲波前时间 | 1.2μs 250μs 1μs |
脉冲周期 | 50μs 2500μs 1000μs |
MIG1803 技术参数:

MIG1803
脉冲电压波形 | 1.2/50μs |
电压范围 | 0.75-18kV |
脉冲电容 | 3.33μF |
串联源电阻 | 40Ω |
最大能量 | 630 J |
脉冲波前时间 | 1.2μs |
MIG1803代理商 | 深圳EUTTEST |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
MIG1803-12 技术参数:

MIG1803-12
①脉冲电压波形 | 1.2/50μs |
电压范围 | 0.2-18kV |
脉冲电容 | 1.67 μF |
串联源电阻 | 12Ω,500Ω |
最大能量 | 280 J |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
MIG1803-12代理商 | 深圳EUTTEST |
②脉冲电流波形 | 8/20μs |
电压范围 | 0.2-18kV |
脉冲电容 | 1.67μF |
源电阻 | 12Ω |
最大能量 | 280 J |
极性 | 正,负,交替 |
MIG2403 技术参数:
MIG2403 确认已停产,替代型号: INS-1250-30K

MIG2403
脉冲电压波形 | 1.2/50μs |
电压范围 | 1 -24 kV |
脉冲电容 | 2.5μF |
串联源电阻 | 40Ω |
最大能量 | 840 J |
MIG2403代理商 | 深圳EUTTEST |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
MIG3603C 技术参数;

MIG3603C
脉冲电压波形1.2/50μs | |
电压范围 | 2 -36 kV |
脉冲电容 | 1.67 μF |
串联源电阻 | 12Ω |
最大能量 | 1110 J |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
短路电流波形 | 8/20μs |
极性 | 正,负,交替 |
MIG3603C代理商 | 深圳EUTTEST |
组合波 1.2/50μs (8/20μs) | |
电压范围 | 0.25 -6 kV |
脉冲电容 | 10 μF |
串联源电阻 | 2 Ω |
最大能量 | 180 J |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
短路电流波形 | 8/20μs |
极性 | 正,负,交替 |
脉冲电压波形1.2/50μs | |
电压范围 | 0.25 – 6 kV 或2-36kV |
串联源电阻 | 500Ω |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
短路电流波形 | 8/20μs |
极性 | 正,负,交替 |
MIG4803 技术参数:

MIG4803
脉冲电压波形1.2/50μs | |
电压范围 | 2 -48 kV |
脉冲电容 | 10 μF |
MIG4803代理商 | 深圳EUTTEST |
串联源电阻 | 50Ω |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
极性 | 正,负,交替 |
组合波 1.2/50μs (8/20μs) | |
电压范围 | 0.25 -6 kV |
脉冲电容 | 10 μF |
串联源电阻 | 2 Ω |
最大能量 | 180 J |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
短路电流波形 | 8/20μs |
极性 | 正,负,交替 |
脉冲电压波形1.2/50μs | |
电压范围 | 0.25 – 6 kV |
串联源电阻 | 50Ω |
脉冲电容 | 10μF |
能量 | 180 J |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
极性 | 正,负,交替 |

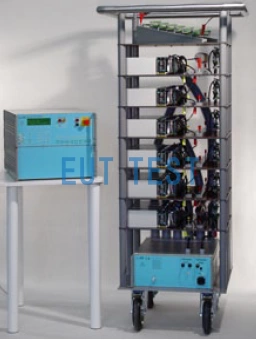

MIG14403 技术参数:

MIG14403
脉冲电压波形1.2/50μs | |
电压范围 | 4 -144 kV |
脉冲电容 | 375 nF |
串联源电阻 | 48Ω和500Ω |
能量 | 3900 J |
MIG14403代理商 | 深圳EUTTEST |
脉冲波前时间 | 1.2μs |
脉冲周期 | 50μs |
极性 | 正,负,交替 |

STAGE2403
MIG7203 (72kV), MIG9603 (96kV和 MIG12003 (120kV) 能被升级到 STAGE2403 输出电压高达 144kV
