简介：

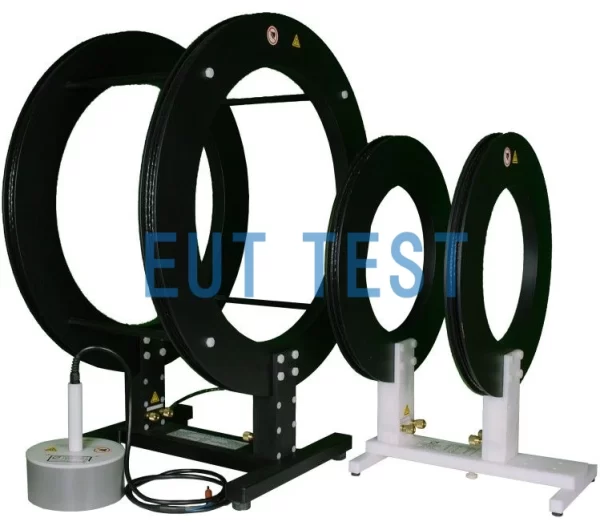

MagTest System 是由德国 schwarzbeck 生产并授权由深圳EUTTEST代理销售的低频抗扰度测试系统，可根据 MIL-STD-461E （RS101）、MIL461F、ISO 11452-8、EN 55103-1/2、EN 61000-4-8、SAE J1113-22 和其他军事或民用标准生成磁场并执行有关磁场抗扰度的测试。大多数汽车制造商已经取消自己的标准，其中包括：Peugeot Citroen B217110, Renault 36-00-808, Ford ES-XW7T-1A278-AC和许多其他。另一个应用是磁环天线或传感器的校准。
符合标准：
- Mercedes-Benz MBN10284-2,2008-03；
- VW(special EuTs) TL82566:2006-11
- VW TL 82566:2006-11
- Ford ES-XW7T-1A278-AC
- Ford EMC-CS-2009.1
- PSA B21 7110 EQ/IR 02
- Renault 36-00-808/–M
- Fiat STD No. 7-Z0450
- ISO 11452-8（手持天线法和霍姆赫兹线圈法）
- MIL-STD 461 E/F/G RS 101
- GJB 151B-2013
系统组成及所需的仪器清单：
EUTTEST提供的低频磁场抗扰度测试系统MagTest System包含以下主要设备及电缆:，详细配置清单联系我们获得更多信息。
- 1、信号发生器
- 2、功率放大器
- 3、分流器
- 4、辐射环路或一对 Helmholtz 线圈等场生成设备
- 5、 在某些情况下采用监视磁场探头，闭环法监测环路磁场大小
- 6、RMS-Voltmeter有效值电压表
推荐采用的仪器设备清单如下表所示：
<<<<提醒：左右滑动表格>>>>| 功率放大器 | LFPA 9733B |
| 分流器 | SHUNT |
| 电流探头 | CP 9610 |
| 辐射环 | FESP 5132 |
| 霍姆赫兹环 | HHS 5206-16 HHS 5204-12 HHS 5202-9 |
| 匹配网络 | NFCN 9734 |
| 监视环 | FESP 5134-40 |
| RMS有效值电压表 | 34400序列 |
| 低频信号源 | 33500序列 |
系统实测配置图：

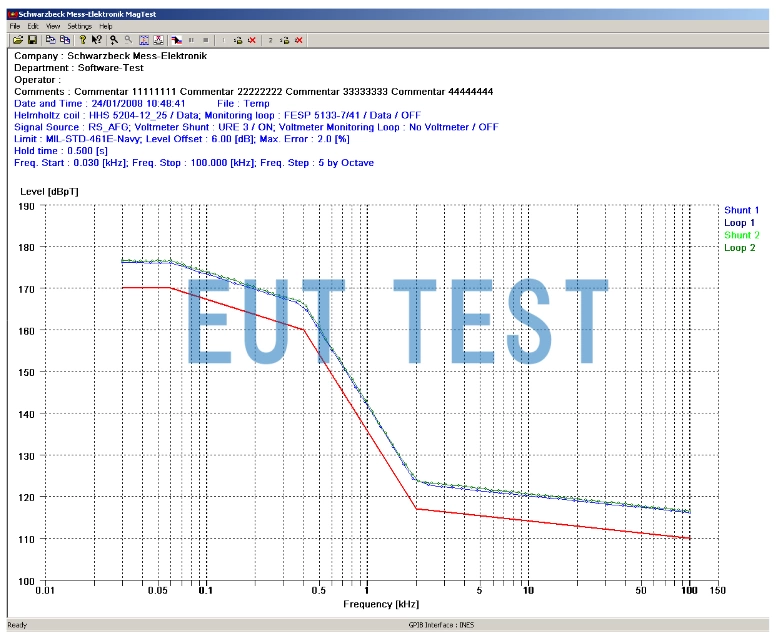

进行RS101 测试

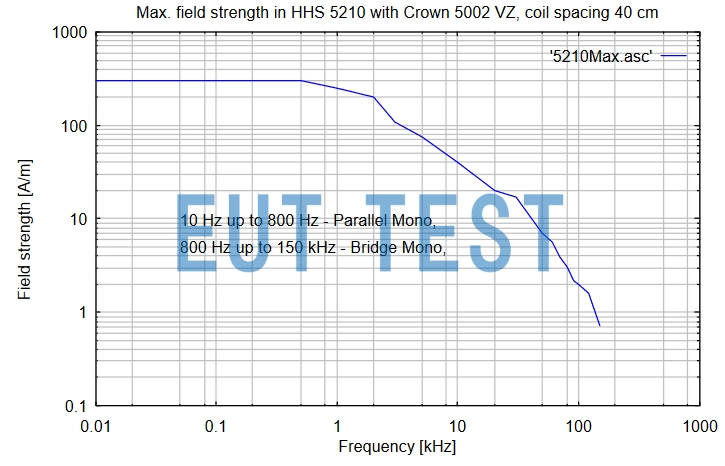

配合HHS 5210产生的最大场强

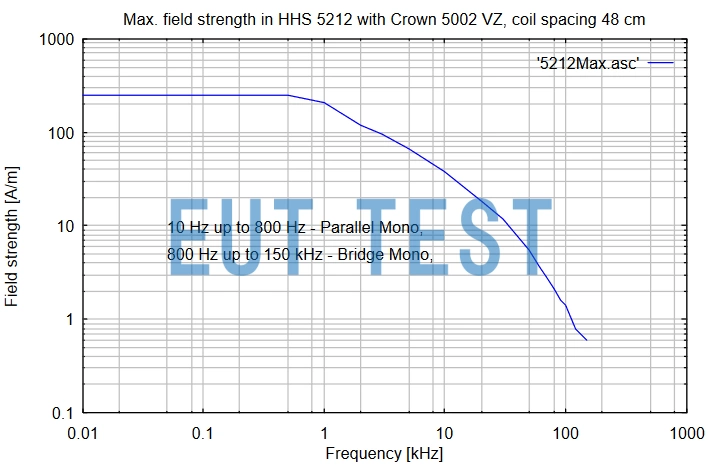

配合HHS 5212产生的最大场强

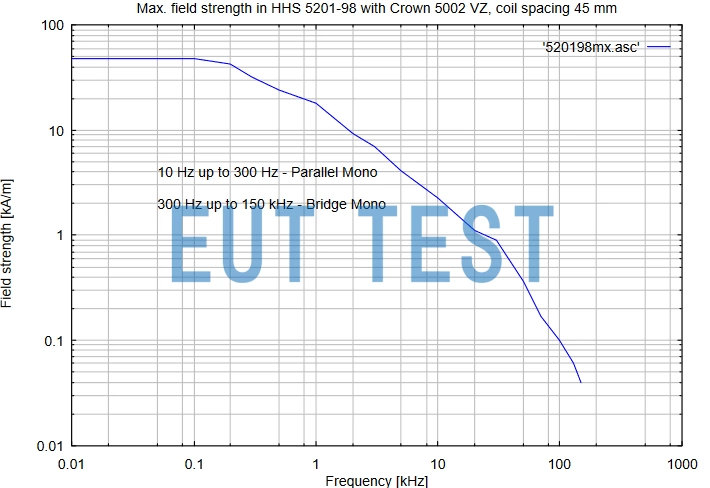

配合HHS 5201-98产生的最大场强
配合HHS 5213-50产生的最大场强
所以我们提供的低频磁场抗扰度测试系统可以搭配多种天线完成标准要求的磁场测试需求，联系我们获得免费上门规划实验场地和报价服务。
