什么是 LISN 和 AMN?
- 定义:LISN ,线性阻抗匹配网络, Line Impedance Stabilisation Networks ;
- 定义:AMN, 人工电源网络,Artificial Mains Network;
LISN 和 AMN的作用:
- 为被测设备(EUT)提供必要的电源电压(AC或DC)和电流。
- 耦合受试设备产生的干扰电压并将其提供给测试接收机ESR或接收机ESW。
- 为被测设备(EUT)提供明确的射频阻抗,规定了从EUT被测设备端看进去的阻抗。
- 避免来自电源(滤波器)的杂讯干扰
- 保护主电源不受受试设备产生的杂讯干扰电压的影响。
LISN 和 AMN 总共有三种类型:
V型人工电源网络、T型人工电源网络、Δ型人工电源网络
LISN 和 AMN 的设计原理:
下图显示了具有独立接地的双线系统的电压关系。Symmetric:对称线;unsymmetric:不对称线
V-LISN V型人工电源网络分别测量两条线路L1–GND或L2–GND之间的不对称干扰电压。
V-LISN也称为V-AMN(人工电源网络)。V-LISN是目前最常用的LISN。
V型人工电源网络有两种不同的阻抗,在选择型号时需要注意,如果对SCHWARZBECK-LISN的技术参数有疑问,可以联系EUTTEST咨询。
- ①、一般来说,带5μh电感的V-LISN符合标准CISPR 16-1-2、CISPR 25、ISO 7637、DO160,通常用于测量车辆、船舶和飞机的设备,这些设备通过直流或400Hz连接到机载电源。
- ②、另一种50μh的V-LISN将在50 Hz或60 Hz的电源频率下运行。符合标准CISPR 16-1-2、MIL Std 461和ANSI C63.4,
- ➂、T-ISN测量不对称干扰电压(共模电压),并将其提供给EMI接收器。T-IS通常用于测量与对称线路(如双绞线)相连的电信和数据传输设备。
选择 LISN 和 AMN 的型号:
在了解了 LISN 和 AMN的定义和原理后,可以从下表选择德国 SCHWARZBECK 提供符合标准要求的LISN和AMN,我们的测试仪器符合大部分产品标准引用的基础标准CISPR16-1-2(香蕉头插孔或蝶形螺丝配置)、 Automotive汽车电子及整车CISPR25、MIL-STD-461军用标准、CISPR22的T-ISN(两线、8线及CAT3\CAT5)、其他一些特别定制的线性阻抗匹配网络。
本文列出所有行业测试标准可用的LISN供选择。详细参数点击型号获取,如需要帮助联系我们获得更多信息。
型号 | 拓扑结构 | 阻抗 | 最大EUT电压 | 最大EUT电流 | 每次可测线缆数量 | 选件 |
符合标准CISPR 16-1-2 的V-LISN配置香蕉头 | ||||||
NSLK 8117 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 250 VAC 50/60 Hz 350 VDC | 2 x 10 A | 2 | |
NSLK 8127 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 250 VAC 50/60 Hz 400 VDC | 2 x 16 A | 2 | RC, PLC |
NSLK 8126 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 250 VAC 50/60 Hz 400 VDC | 2 x 16 A Schuko 4 x 16 A CEKON | 4 | RC |

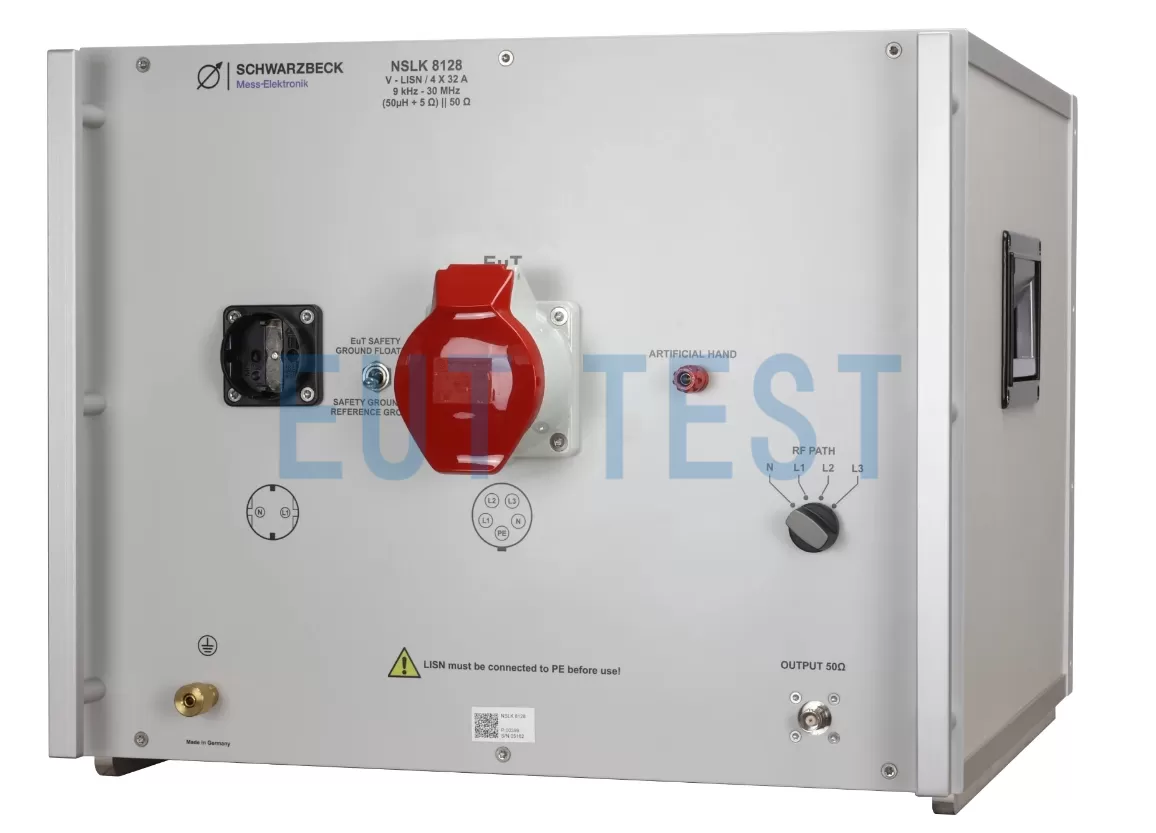

NSLK 8128 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 250 VAC 50/60 Hz 400 VDC | 2 x 16 A Schuko and 4 x 32 A CEKON | 4 | RC |
NSLK 8163 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 400 / 700 VAC 630 VDC | 4 x 64 A CEKON | 4 | RC |
符合标准 CISPR 16-1-2的LISN配置 蝶形螺丝,方便链接EUT的被测线缆 | ||||||
NNLK 8121 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 250 VAC 50/60 Hz 400 VDC | 4 x 50 (100) A | 4 | RC, Hochstrom, 400/700V, Lüfter |
NNLK 8122 | V-LISN | (50 µH + 5 Ω) || 50 Ω | 1000 VDC 750 VAC 50/60 Hz | 2 x 50 A | 2 | |
NNLK 8129 | V-LISN | 50 µH || 50 Ω | 250 VAC 50/60 Hz 400 VDC | 4 x 200 (300) A | 4 | RC, 400/700 V, Lüfter |
NNLK 8129-2 HV | V-LISN | 50 µH || 50 Ω | 1000 VAC 50/60 Hz 1000 VDC | 2 x 200 (300) A | 2 | RC,TC |
NNLK 8130 | V-LISN | 50 µH || 50 Ω | 250 VAC 50/60 Hz 400 VDC | 4 x 400 (500) A | 4 | RC |
NNLK 8140 | V-LISN | 50 µH || 50 Ω | 1000V-AC 50/60 Hz 500V-AC400Hz 1000-VDC | 1 x 800 (1000) A | Single 单线 | |

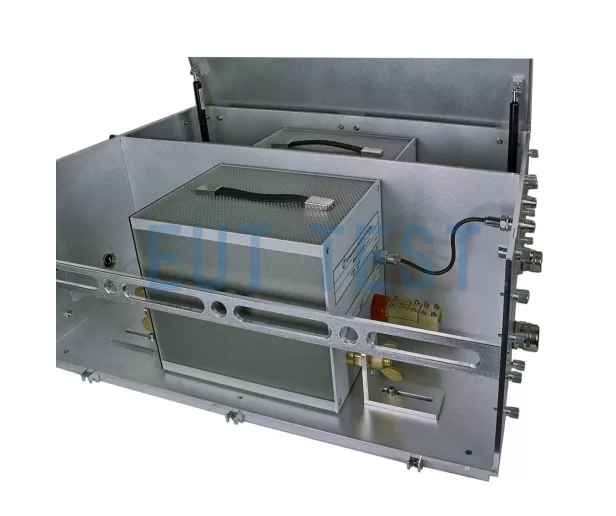

汽车电子专用5μH V-LISN符合ISO11452-4的LISN,且提供电流注入探头和电流监视探头型号搜索。 | ||||||
NNHV 8123 | V-LISN | 5µH || 50 Ω | DC:1000V 50/60 Hz: AC 700 V 400 Hz :AC 300V | 70 (100) A | single | |
NNHV 8123-200 | V-LISN | 5µH || 50 Ω | DC:1000V 50/60 Hz: AC 700 V 400 Hz :AC 300V | 200 A | single | |
NNHV 8123-400 | V-LISN | 5µH || 50 Ω | DC:1000V 50/60 Hz: AC 700 V 400 Hz :AC 300V | 400 A | single | |
NNHV 8123-400R | V-LISN | (5µH + 1 Ohm) || 50 Ohm | DC:1000V 50/60 Hz: AC 700 V 400 Hz :AC 300V | 400A | Single | |
NNHV 8123-800 | V-LISN | 5µH || 50 Ω | DC:1000V 50/60 Hz: AC 700 V 400 Hz :AC 300V | 800 A | single | |

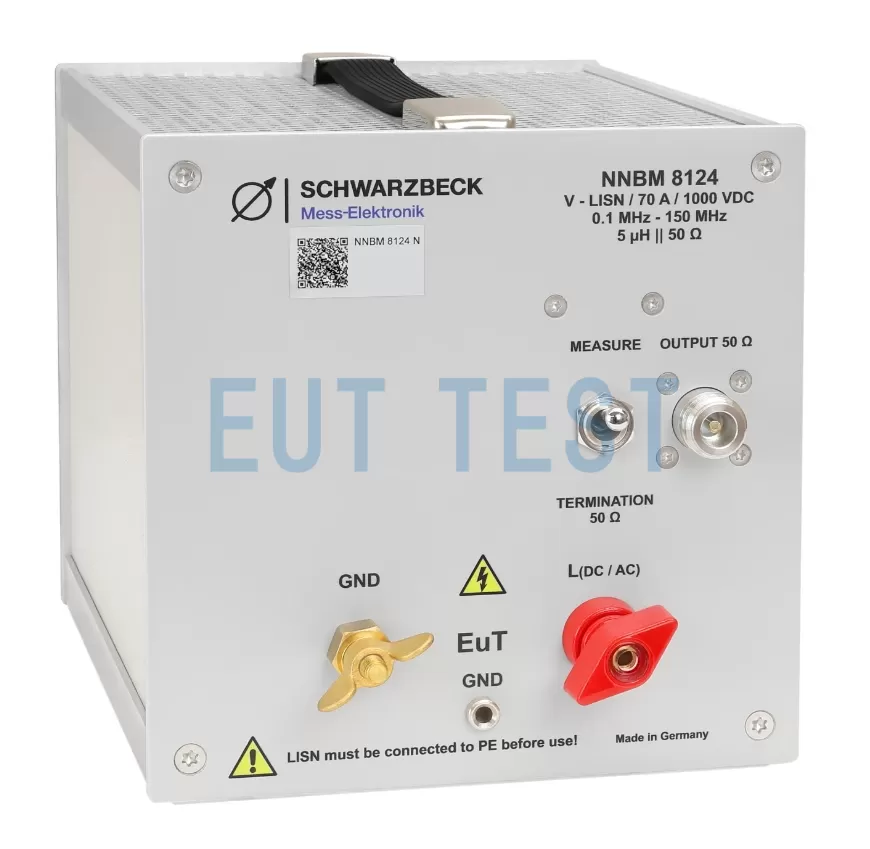

NNBM 8124 | V-LISN | (5µH + 1 Ω) || 50 Ω | 250V-AC 50/60 Hz 130V-AC400Hz 500V-DC | 70 (100) A | single | N-connector |
NNBM 8124-200 | V-LISN | (5µH + 1 Ω) || 50 Ω | 700V-AC 50/60 Hz 300V-AC400Hz 1000V-DC | 200 A | single | N-connector |
NNBM 8124-400 | V-LISN | (5µH + 1 Ω) || 50 Ω | 700V-AC 50/60 Hz 300V-AC400Hz 1000V-DC | 400 A | single | N-connector |
NNBM 8124-800 | V-LISN | (5µH + 1 Ω) || 50 Ω | DC:1000V 50/60 Hz: AC 400 V 400 Hz :AC 300 V | 800 A | single | N-connector |
NNBM 8126-A 890 | V-LISN | 5 µH || 50 Ω | DC:600V 50/60 Hz: AC 530 V 400 Hz :AC 270 V | 70 (100) A | single | DO-160 |

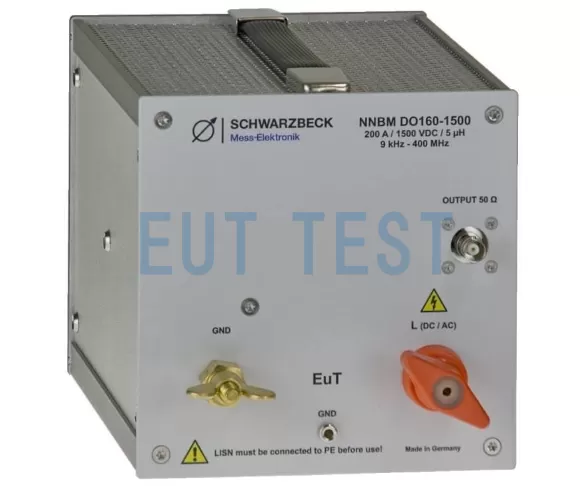

NNBM DO160-1500 | V-LISN | 5 µH || 50 Ω | DC:1500V 50/60 Hz: AC 650 V 400 Hz :AC 650 V | 200 (280) A | single | DO-160 |
BAN 8508 | 100 V DC | 2-8 A (DC) | single | DIN ISO 11452-7: 2002-07 DC-10614, 2005-03 | ||
BAN 8530 | 100 V DC | 8-30 A (DC) | single | DIN ISO 11452-7: 2002-07 DC-10614, 2005-03 | ||
DC-Block 500 | 隔直器 | 250 V DC | DIN ISO 11452-7 | |||
MIL-STD-461 V-LISN军用、航空航天、船舶专用 | ||||||
NNBL 8225 | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:250V 50/60 Hz: AC 250 V 400 Hz :AC 140 V | 20 A | single | |
NNBL 8226 | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:250V 50/60 Hz: AC 250 V 400 Hz :AC 140 V | 70 (100) A | single | |
NNBL 8226-HV | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:800V 50/60 Hz: AC 800 V 400 Hz :AC 140 V | 70 (100) A | single | |
NNBL 8226-2 | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:500V 50/60 Hz: AC 250 V 400 Hz :AC 140 V | 70 (100) A | 2 | |
NNBL 8229-HV | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:1000V 50/60 Hz: AC 800V | 200 A | single | |
NNBL 8230 | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:250V 50/60 Hz: AC 250 V 400 Hz :AC 140 V | 300 A | single | |
NNBL 8240 | V-LISN | (50 µH + 5 Ω) || 50 Ω | DC:1000V 50/60 Hz: AC 650 V | 800 (1000) A | single | |
符合GB9254、CISPR22、CISPR32最新标准的 T-ISN / AMN能用于CAT3\CAT5网线、信号互联线缆的电信网络端口传导发射测试。 EUTTEST还提供符合CISPR32-2018标准的电流探头法 F-170710-1005-1 | ||||||
型号 | 拓扑结构 | 最大EUT电压 | 阻抗 | 最大EUT电流 | 每次可测线缆数量 | 满足标准 |
NTFM 8131 | T-ISN | 400 V AC | 150 Ω ± 10% | 3 A (AC) | 2 | CISPR 32 CISPR 15 EN 55015 |
NTFM 8158 | T-ISN CAT6 | 63 VAC / 100 VDC | 150 Ω ± 20 Ω | 600 mA DC (pair) | 2-8 | CISPR 22, Appendix D, Fig. D.3 |
CAT5 8158 | T-ISN CAT5 | 63 VAC / 100 VDC | 150 Ω ± 20 Ω | 600 mA DC (pair) | 2-8 | T8, T4, T2-ISN, CDN (EAB8 50-150 required) CISPR 22, Appendix D, Fig. D.3 |
CAT3 8158 | T-ISN CAT3 | 63 VAC / 100 VDC | 150 Ω ± 20 Ω | 600 mA DC (pair) | 2-8 | T8, T4, T2-ISN, CDN (EAB8 50-150 required) CISPR 22, Appendix D, Fig. D.3 |
ISN S8 | T-ISN | <20 V AC | 150 Ω ±20 Ω 150 Ω + 60 Ω /-45 Ω | 1 A (DC) | 4 x STP | CISPR 22 CISPR 32 EN 55022 |
ISN S1 | T-ISN | <20 V AC | 150 Ω ±20 Ω 150 Ω + 60 Ω /-45 Ω | 1 A (DC) | 同轴线 | CISPR 22, Annex. D.9 CISPR 32, Annex. G.9 |
特别定制的 – LISN | ||||||
Pilot ISN | ISN | 150 Ω ±20 Ω | 1.4 A DC | 2 | 符合充电汽车标准IEC 61851-21-1 | |
ECSS LISN1 | (1.5 µH) || 50 Ω | 10 A | 2 | ECSS-E-ST-20-07 Rev1 | ||
ECSS LISN 2 | (2 µH) || 50 Ω | 10 A | 2 | ECSS-E-ST-20-07 Rev1 | ||
ECSS LISN 2 – 75A | (2 µH) || 50 Ω | 75 A | 2 | ECSS-E-ST-20-07 Rev1 | ||
ECSS LISN 3 | (0.7 µH) || 50 Ω | 10 A | 2 | ECSS-E-ST-20-07 Rev1 | ||
NPLC 8500 | V-LISN | 1 Ω | 16 A | single | 符合CISPR 16-1-2,可用于光伏逆变器直流侧传导发射测试 | |
PVDC 8300 | PV-LISN Universal | 150 Ω common 100 Ω differental | 50 A (100 A with opt. fans) | 2 | Fans 符合CISPR 16-1-2,可用于光伏逆变器直流侧传导发射测试 | |
PVDC 8301 | PV-LISN Universal | 150 Ω common 100 Ω differental | 200 A | 2 | 符合CISPR 16-1-2,可用于光伏逆变器直流侧传导发射测试 | |
TEMP 8400 | Tempest- V-LISN | 1.4 kΩ | 16 A | 2 | TEMP 8401 | |
NPLC8500 | V-LISN | 1Ω | 16 A | 1 | 符合PLC标准 ITU-T G.9901 为了确定主收发器的功率谱密度(电力线智能计量演变) |
获得 LISN 和AMN 的报价
单击上表中的型号或 “联系我们”获得更多SCHWARZBECK 的LISN 和 AMN 的产品技术参数表和报价信息。
