简介:
ICI-DP HH500-15 是由德国 Langer-EMV 公司生产的一种集成电路双脉冲故障注入磁场探头,探头尖端直径为500μm,双脉冲磁场源 ICI-DP HH500-15 可将快速瞬态磁场脉冲注入DUT(例如IC集成电路),它专为IC安全应用中的EM故障注入(EMFI)而设计。使用该探头,可以将单脉冲以及脉冲跟随时间最小为25 ns的双脉冲序列以精确的定时和位置注入集成电路。
通过“同步”输入,单脉冲或双脉冲可以同步方式注入DUT的功能序列。探头通过脉冲发生器BPS 204供电和控制。
技术参数:
<<<<提醒:左右滑动表格>>>>探头型号 | ICI-DP HH500-15 |
用途 | 集成电路故障注入磁场脉冲 |
生产厂家 | Langer emv |
代理商 | Euttest |
探头尖端直径 | 500μm |
脉冲注入最大电压 | 1000V |
上升时间 | 2ns |
最大电流 | 16A |
脉冲宽度 | 10ns |
最小脉冲序列时间 | 25ns |
重复频率 | 0.1 Hz – 15 kHz(单脉冲,<500 V) 0.1 Hz – 7.5 kHz(双脉冲,<500 V) |
极性 | 双极性 |
最小触发脉冲延迟 | 35ns |
附件触发脉冲延迟 | 由BPS 204脉冲发生器控制 |
探头供电 | 由 BPS 204供电 |
质量 | 190g |
尺寸 | 26 mm x 54 mm x 71 mm |

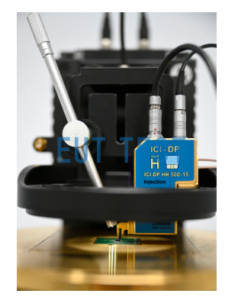

ICI-DP HH500-15 配合ICS 105扫描仪侧视图
我们提供更多可选的探头尖端直径:
ICI-DP HH250-15 ,探头尖端直径:250μm
ICI-DP HH500-15 ,探头尖端直径:500μm(本页面产品)
ICI-DP HH1000-15 ,探头尖端直径:1000μm
