简介:

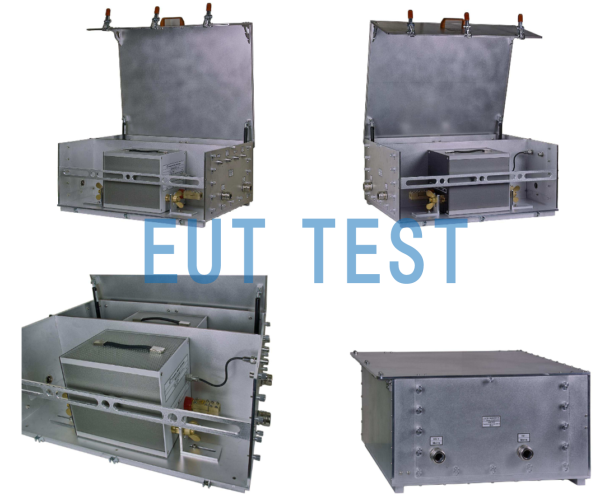

HVSE 8600 和 HVSE 8601 均是德国 Schwarzbeck 生产并授权由深圳EUTTTEST代理销售的高压LISN专用高压屏蔽箱。
作用:
HVSE 8600 和 HVSE 8601 高压屏蔽箱旨在提高汽车 LISN 的屏蔽效率,屏蔽效能可达100dB以上,这是电动或混合动力车辆的测量所必需的。有关屏蔽外壳应用的进一步信息,请于 CISPR 25 Ed. 4 或制造商特定标准 BMW GS 95025-1 中找到。
高压屏蔽箱和LISN搭配表:
请点击下方的LISN型号查看参数后先选择LISN,然后再选择高压屏蔽箱型号。
<<<<提醒:左右滑动表格>>>>屏蔽箱体型号 | 可搭配使用的LISN型号 |
HVSE 8600 | NNHV 8123 |
HVSE 8601 | NNHV 8123-800 |
说明:NNBM 8124序列LISN不需要使用屏蔽罩。
两种屏蔽箱的技术参数:
<<<<提醒:左右滑动表格>>>>屏蔽箱型号: | HVSE 8600 | HVSE 8601 |
射频连接器 | 4 x N female; RF HV+, RF HV-; 2 x AUX (e.g. for Current Clamp); | 4x N-Buchse; 4x N-jack; RF HV+, RF HV-; 2x AUX; |
前面板连接器 | HV+, HV- | HV+, HV- |
后面板连接器 | HV+, HV- | HV+, HV- |
重量 | 24kg | 24kg |
内部尺寸 | 480 x 635 x 250 mm | 480 mm x 635 mm x 250 mm |
总体尺寸 | 505 x 650 x 290 mm | 505 mm x 650 mm x 290 mm |
屏蔽效能 | typ. > 100 dB | typ. > 100 dB |
选件: | Opt. 8600-200 Opt. 8600-400 Opt. 8600-blanco馈通 | Opt. 8600-blanco馈通 |
