HFRAE 5163 Schwarzbeck磁场接收环天线

产品型号: HFRAE 5163
产品分类: 无源磁场环天线
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

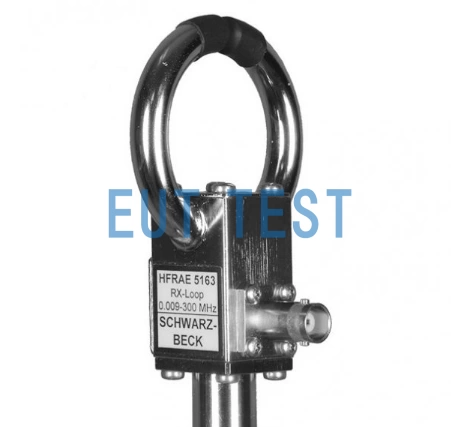

HFRAE 5163 是由德国 Schwarzbeck 工厂生产并授权由EUTTEST代理销售的接收磁场的环天线,设计用于频率范围从9kHz-400MHz的中高层磁场强度接收测试,可以被连接到EMI接收机的 50Ω输入端口进行磁场场强测试。

测试运用:

此天线的回路已经屏蔽电场接收,可以确保只能测试到空间中的磁场分量。由于该天线采用无源设计,确保天线可以在不受探头压缩或互调影响的情况下测量非常高的场强。当暴露在辐射抗扰度试验的最高限值 ( 例如,在 VG 95373-13 和 VG 95373-23 中 )下时,H此天线可以获得1V 即 120 dBμV 的最大输出电压。

HFRAE 5163 也非常适合根据 IEEE C.95.1-1999 和 IEEE C.95.1-2005 、 ICNIRP 、 FCC 96-236 、TKZulV 、 BImSch 、 BEMFV 、 VDE 0848 和许多其他标准测量磁场限值线要求。在1兆赫到400兆赫的频率范围内,天线系数几乎恒定在 25dB/Ωm 左右。从9千赫到大约100千赫,天线系数下降20分贝/频率十年。

技术参数:

<<<<提醒:左右滑动表格>>>>
型号HFRAE 5163
天线名称无源磁场环天线 – 接收
生产厂家Schwarzbeck
代理商EUTTEST
可用频率9kHz-400MHz
阻抗50Ω
磁场天线系数典型值 25 dB/Ωm
电场天线系数典型值 76.5 dB/m
绕组1
环直径50mm
接头BNC
支撑螺丝3/8″
<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

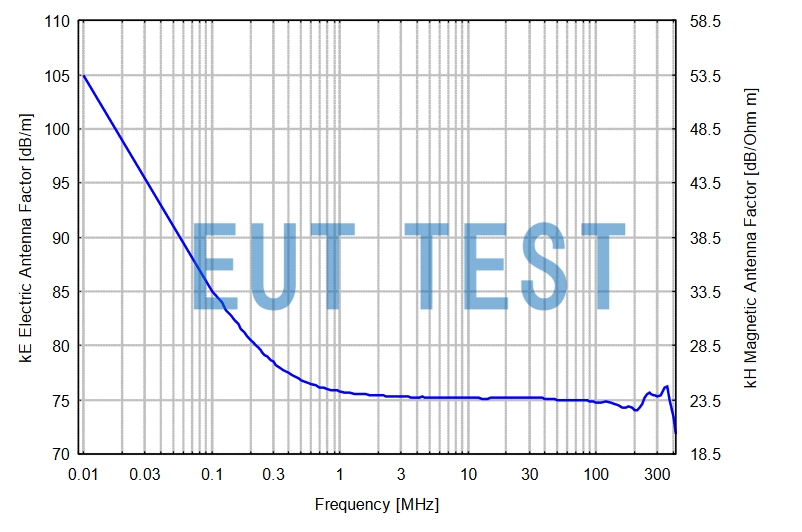

HFRAE 5163 用于EMI接收机补偿的天线测量电场和磁场的系数

用于EMI接收机补偿的天线测量电场和磁场的系数

我们提供上表的出厂数据表格,供您快速复制使用。
