简介:

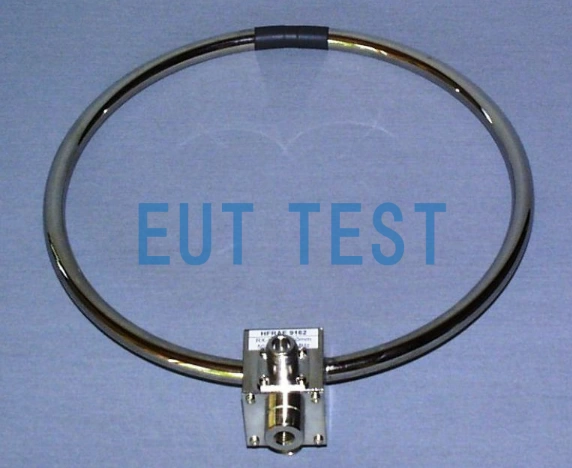

HFRAE 5162 是由德国 Schwarzbeck 生产用于 VLF-HF 频段的接收环天线,被授权由深圳EUTTEST 代理销售和提供售后服务。此天线由于采用了无源结构设计而没有电子元件或电源要求,被设计用于在 50kHz-30MHz 频率范围内产生中高等级的磁场场强。
此天线可以被用于 FAR-FIELD 测试,如果 EMI 接收机的测量单位设置为dBμV/m , 您应该使用下表的KE 和 KH 系数添加到接收机内部补偿测试数据。

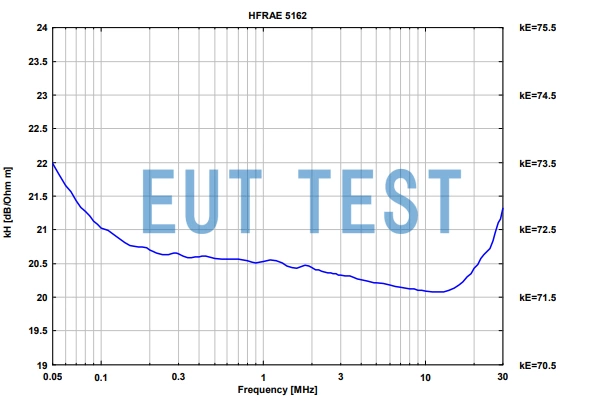

用于接收机补偿测试数据的 KE 和 KH 系数
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | HFRAE 5162 |
天线名称 | 无源磁场环天线 – 接收 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
可用频率 | 50kHz-30MHz |
阻抗 | 50Ω |
磁场天线系数 | 典型值 25 dB/Ωm |
电场天线系数 | 典型值 72 dB/m |
绕组 | 1 |
环直径 | 250mm |
接头 | BNC |
支撑螺丝 | 3/8″ |
