简介:

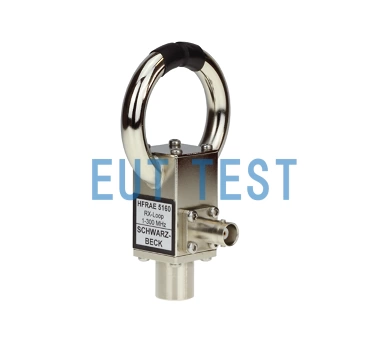

HFRAE 5160 是由德国 Schwarzbeck 生产并授权由EUTTEST代理销售报价的 VHF-UHF 频段的接收环天线,该环天线的环直径只有50mm,可以用于1-300MHz的磁场测试。这是一个屏蔽式的RX环形天线,在3 MHz – 120 MHz 的频率范围内提供几乎恒定的天线系数(波动 +/- 0.5 dB)。环天线已经被设计屏蔽了电场,从而只对被测物周围的磁场场强进行测量。使用此天线测试磁场强度时应该使用下图所示的天线系数补偿以得到准确的场强读数。

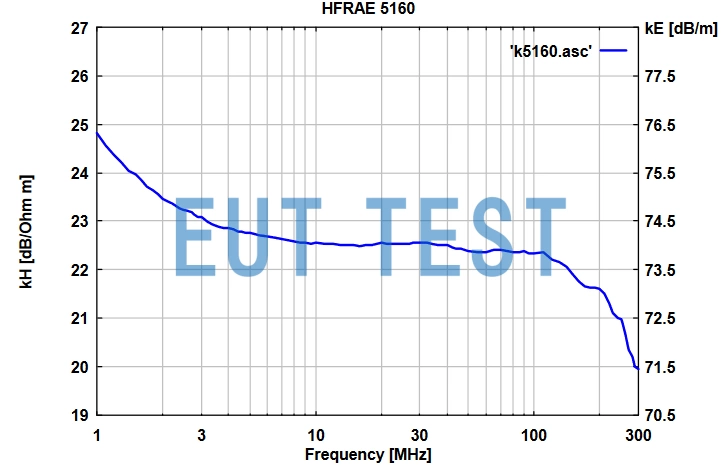

用于磁场强度接收测试的补偿天线系数
技术参数:
型号 | HFRAE 5160 |
天线名称 | 无源磁场环天线 – 接收 |
生产商 | Schwarzbeck |
代理商 | EUTTEST |
可用频率 | 1MHz-300MHz |
阻抗 | 50Ω |
磁场天线系数 | 典型值 22.7±2.5dB/Ωm |
绕组 | 1 |
环直径 | 50mm |
尺寸 | 104*60*62mm |
接头 | BNC |
支撑螺丝 | 3/8″ |
重量 | 170g |
推荐可选的天线支架 | AM 9144 |
