HFRA SF02G SCHWARZBECK 可调谐谐振磁场环天线

产品型号: HFRA SF02G
产品分类: 无源磁场环天线
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

HFRA SF02G 是由德国Schwarzbeck生产并由中国深圳EUTTEST代理销售的可调谐谐振磁场环天线,此天线设计用于在10kHz-30MHz 的频率范围产生非常高场强的磁场,此天线需要配合 HFRAE 5163 控制此天线产生的磁场强度。

使用简介:

Schwarzbeck 为 SF02G 天线配置了一个测试软件:HFRA SF02G Frequency control,射频测试人员可以使用此软件发送一个测试频率值到天线,

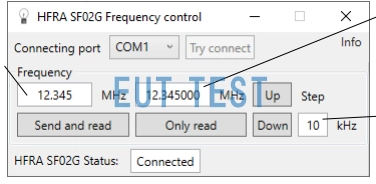

测试软件 HFRA SF02G Frequency control 设置测试频率

测试软件 HFRA SF02G Frequency control 设置测试频率

为了测量和控制场强,监测天线 HFRAE 5163 安装在 SF02G 的天线中心。这种无源屏蔽磁场探头应连接到 EMI测试接收机 。为了计算发射天线中心的磁场强度 (dBμA/m),必须将 HFRAE 5163 的磁性天线系数添加到以 dBμV 为单位的测量电压电平中。

HFRA SF02G 的天线中心安装监测天线 HFRAE 5163

SF02G 的天线中心安装监测天线 HFRAE 5163

符合标准:

  • SF02G
  • VG95373-13:2008-11
  • VG95373-23:2008-11 : 测试电子设备的辐射敏感性。
  • ISO 14708-3(27.104) : 测试植入式神经刺激器的磁场。

技术参数:

<<<<提醒:左右滑动表格>>>>
型号HFRA SF02G
制造商Schwarzbeck
代理商Euttest
环天线名称无源磁场环天线 – 发射
频率范围10kHz-30MHz
输入阻抗50Ω
VSWR <100kHz<10
环直径500mm
尺寸525*800*130mm
连接器N
内置电容手动/自动可调,

联系EUTTEST咨询

重量8.8kg
<<<<提醒:左右滑动表格>>>>

技术参数相关曲线图:

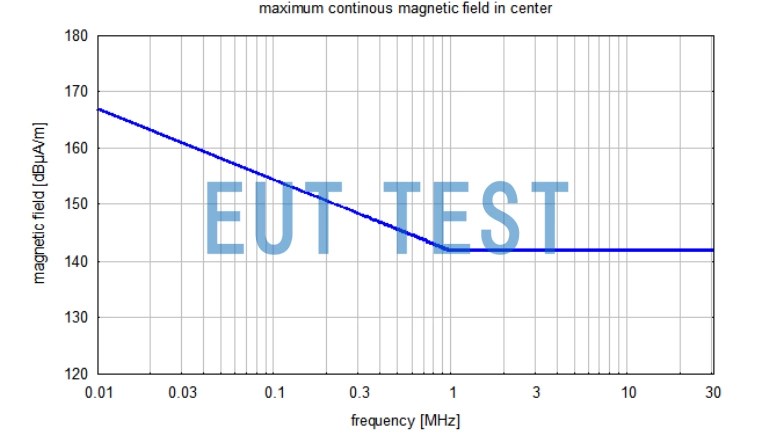

HFRA SF02G 环天线中心位置的最大磁场强度

环天线中心位置的最大磁场强度
