简介：

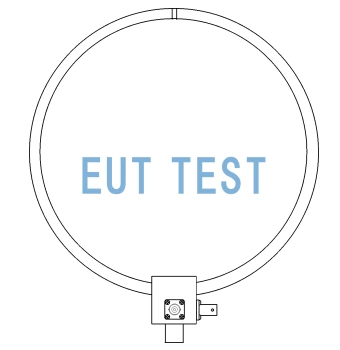

HFRA 5159 是一个由德国 Schwarzbeck 制造并授权由深圳EUTTEST代理销售的发射环天线产品，HFRA 5159 带有 3 个 BNC 连接器。连接器 A 用于为天线注入 50 Ω 的恒压源，从而产生与频率相关的恒定磁场强度。 连接器 C 用于通过测量 10 Ω 电阻器上的压降来监测环路电流。这种工作模式通过一个串联电阻器对环路电流进行线性化处理，从而产生平坦的频率响应，但可达到的磁场强度有限。环形天线也可以通过连接器 B 驱动，连接器 B 将环形电感与 10 Ω 电阻串联。在这种情况下，必须通过测量 10 Ω 电阻上的压降来检查环路电流。我们建议使用高阻抗电压测量设备在连接器 C 处进行测量。
技术参数：
<<<<提醒：左右滑动表格>>>>| 天线型号 | HFRA 5146 |
| 制造商 | 施瓦兹贝科 |
| 代理商 | EUTTEST |
| 测试频率范围 | DC-400kHz |
| 自共振频率 | 600kHz |
| 线圈数量 | 28 |
| 环天线的直径 | 250mm |
| 最大输入电流-A连接器 | 70mA |
| 输入阻抗-A连接器 | 1.26kΩ |
| B端口的输入限制 | 联系EUTTEST获取 |
| 最大输入功率 | 5W |
| 输入连接器 | 3个BNC端口 |
| 天线尺寸 | 260*306*80mm |
| 重量 | 450g |
| 安装支架 | AM9144 |

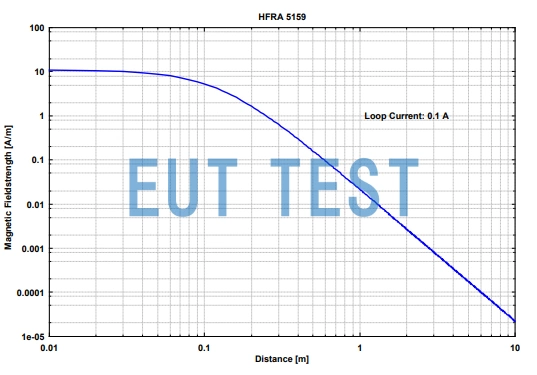

最大输出场强曲线-B端口
