简介:

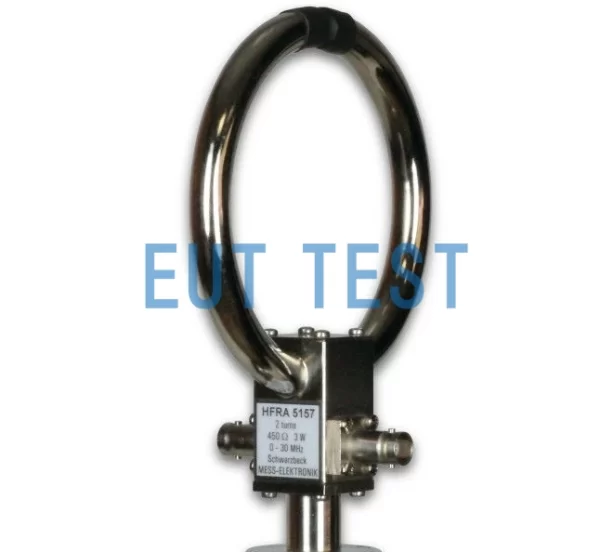

HFRA 5157 是由德国 Schwarzbeck 公司生产并授权由深圳 EUTTEST 代理销售的发射环天线,此天线计用于在DC 至30MHz的频率范围内产生中小磁场,您甚至可以测试到50MHz。此天线使用2个线圈绕制,内置线圈配置了一个串联电阻可以让测试人员直接将此天线连接到50Ω测试设备,提供全频率都非常平坦的频率响应曲线。
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | HFRA 5157 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
测试频率范围 | DC-30MHz |
输入阻抗 | 453 Ω |
线圈数量 | 9圈 |
环天线直径 | 100 mm |
最大电压 | 48 V |
最大电流 | 105 mA |
输入连接器 | BNC |
天线尺寸 | 160*112*62mm |
重量 | 250g |
安装支架 | AM9144 |
技术参数相关曲线图:

线圈通过 10mA 电流时的磁场强度曲线图
