简介:

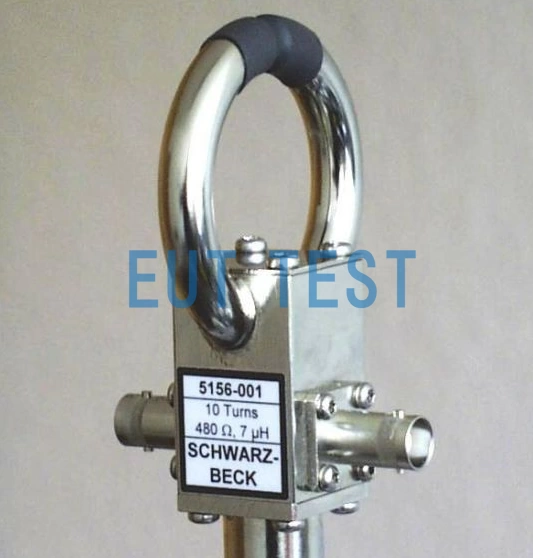

HFRA 5156 是由德国 Schwarzbeck 公司生产并授权由深圳 EUTTEST 代理销售的发射环天线,此天线计用于在DC 至5MHz的频率范围内产生中小磁场,您甚至可以测试到10MHz,此天线使用10个线圈绕制,并串联了一个480Ω的电阻器。
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | HFRA 5156 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
测试频率范围 | DC-5MHz |
输入阻抗 | |Z| = 480 Ω f < 1 MHz |Z| = 500 Ω f = 3 MHz |Z| = 550 Ω f = 5 MHz |
线圈数量 | 10圈 |
环天线直径 | 50mm |
最大电压 | 50 V / 154 dBµV |
最大电流 | 100 mA / 100 dBµA |
输入连接器 | BNC |
天线尺寸 | 60*104*62mm |
重量 | 165g |
安装支架 | AM9144 |
技术参数相关曲线图:

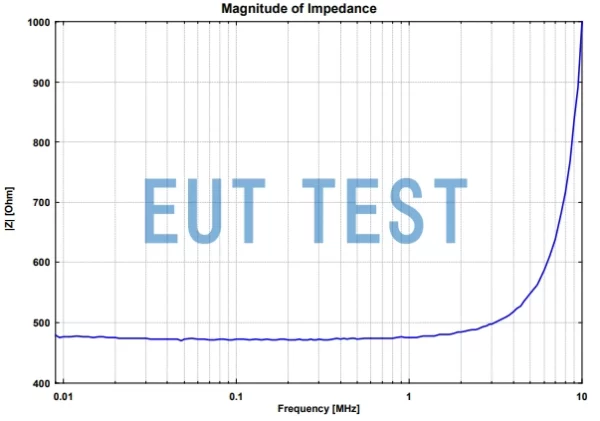

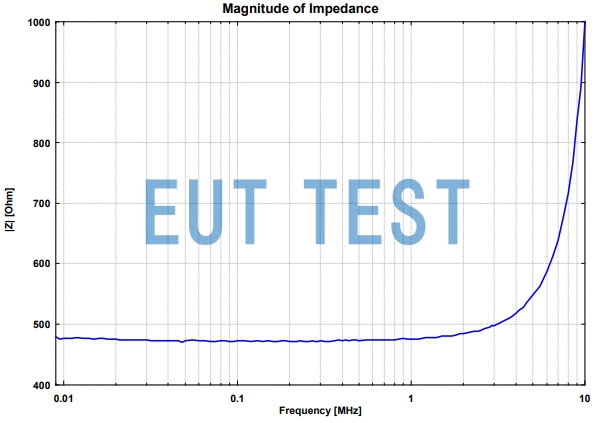

输入阻抗曲线图

线圈通过 10mA 电流时的磁场强度曲线图
