简介:

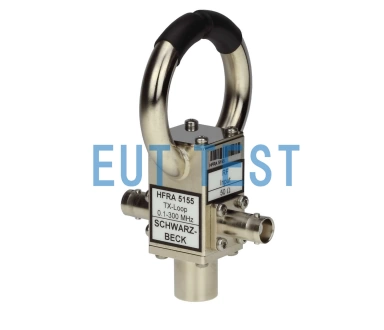

HFRA 5155 是由德国 Schwarzbeck 公司生产并授权由深圳 EUTTEST 代理销售的用于校准的无源磁场 TX 发射环天线,此天线由一个直径为50毫米的屏蔽单线圈组成,天线内部配置了宽带变压器实现平坦的频率响应曲线,设计用于在100 kHz至300 MHz的频率范围内产生中小磁场。此天线还配置了一个监视连接器,连接器被连接到一个10kΩ的电压探头可以在测试过程中监视天线的电压。

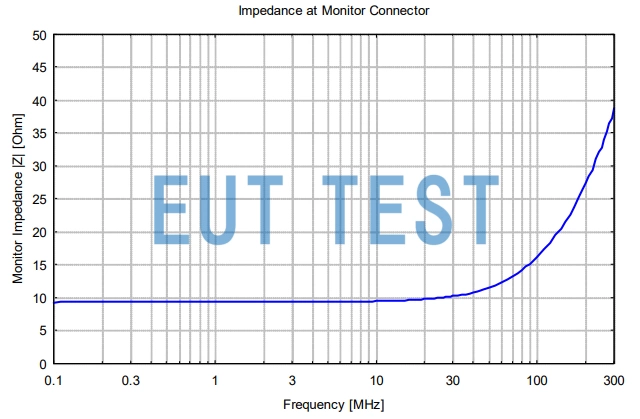

监视连接器阻抗曲线 > 10kΩ
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | HFRA 5155 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
测试频率范围 | 100kHz-30MHz |
输入阻抗 | 50Ω |
输入功率 | 2W |
内置电压探头阻抗 | >10kΩ |
最大监视电压 | 4.4V |
最大环电流 | 0.44A |
输入连接器 | BNC |
天线尺寸 | 105*60*62mm |
重量 | 250g |
安装支架 | AM9144 |
技术参数相关曲线图:

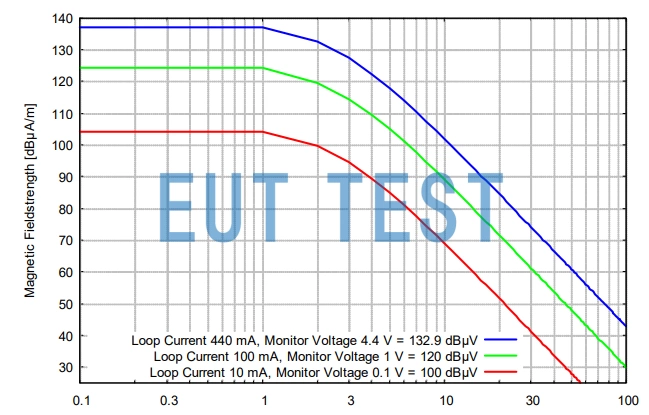

天线电流与天线产生的磁场强度关系曲线图
