简介:

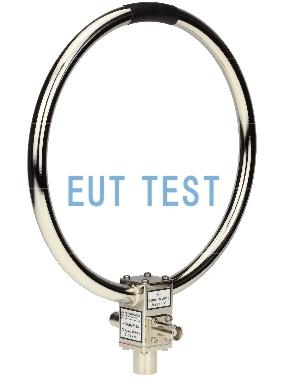

HFRA 5153 是由德国 Schwarzbeck 生产并由 EUTTEST 代理销售的磁场发射环天线,该天线被设计成在高达 30MHz 的频率范围内产生具有中等场强水平(<0.1A/m)的清晰磁场。您也可用于 50MHz 频率范围但是场强会有所下降。此天线由一圈被屏蔽在电场之外的线圈组成,包含一个 10Ω 的系列电阻用于连接高阻抗电压测量设备(例如示波器、电压表)监测环天线线圈上的回路电流。回路电流(监控电压)与产生的磁场强度成正比。此天线可以安装在三个三脚架 AM9144 上,并带有一个3/8英寸的内螺纹摄像头。
此天线 配有两个母BNC接头,其中一个可以用来给回路供电,另一个可以用来用电压伏特计(高阻抗)监测内置电阻上的电压,用于校准RX回路的测量距离取决于RX回路的尺寸。为了在整个环面积上获得均匀的场分布,需要更高的标定距离。距离越短,待校准天线的均匀面积和尺寸越小。下表显示了建议的最小校准距离,取决于待校准环路的环路直径和所需的场均匀性。
技术参数:
<<<<提醒:左右滑动表格>>>>环天线型号 | HFRA 5153 |
制造商 | Schwarzbeck |
代理商 | EUTTEST |
环天线名称 | 无源磁场环天线 – 发射 |
标称频率 | DC-30 (50) MHz |
阻抗 | 450 Ω |
环直径 | 180mm |
匝数 | 1 |
输入连接器 RF监视连接器 | 2*BNC |
最大环路电流 | 100 mA / 100 dBμA |
电流监视终端最大监视电压 | 1 V / 120 dBμV |
最大功率 | 4W |
支撑件 | 3/8“连接器 配合AM9144三脚架 |
重量 | 350g |
技术参数相关曲线图:

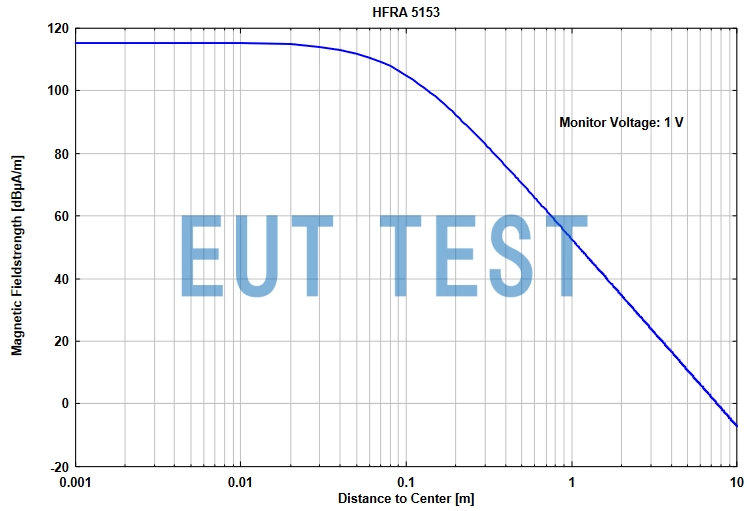

输入 1V 电压时产生的磁场场强
