简介:

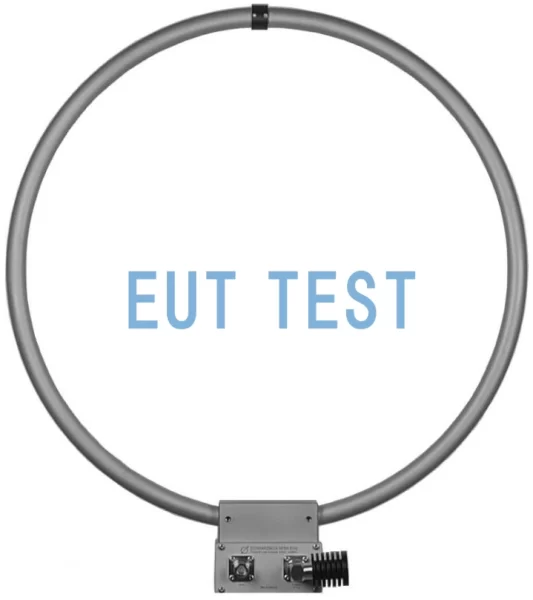

HFRA 5152 是由德国 Schwarzbeck 生产并由EUTTEST代理销售的磁场发射环天线,设计用于在频率范围DC-3MHz 产生均匀的磁场空间。测试时需要将外部信号发生器连接到此天线的BNC 输入端,此天线还配置第二个 BNC 监视连接器可以用于高阻抗电压表或示波器监控发射的射频电平大小。
如何使用:
此天线可以从内置的 20Ω 电阻器上的压降获得环路电流,举例,当监视连接器处的电压为 50 mV 时,可计算得到环路电流为 2.5 mA ,另外此天线环路电流是与天线生成的场强度成正比的,在1.3米的测试距离下输出的电场强度为0.01 V/m,监测电压为50 mV。不要超过最大值。允许的最大监视电压为 630 mV,超过这个电压时内置电阻将被损坏且不在保修范围。更多此天线的测试介绍请在我司采购后联系售后人员咨询。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | HFRA 5152 |
制造商 | Schwarbeck |
代理商 | Euttest |
环天线名称 | 无源磁场环天线 – 发射 |
标称频率 | DC-3MHz |
阻抗 | 50Ω |
环直径 | 250mm |
匝数 | 3 |
输入连接器 RF监视连接器 | BNC 连接器 |
最大监视电压 | 630mV |
支撑件 | 3/8“连接器 配合AM9144三脚架 |
重量 | 0.4kg |
技术参数相关曲线图:

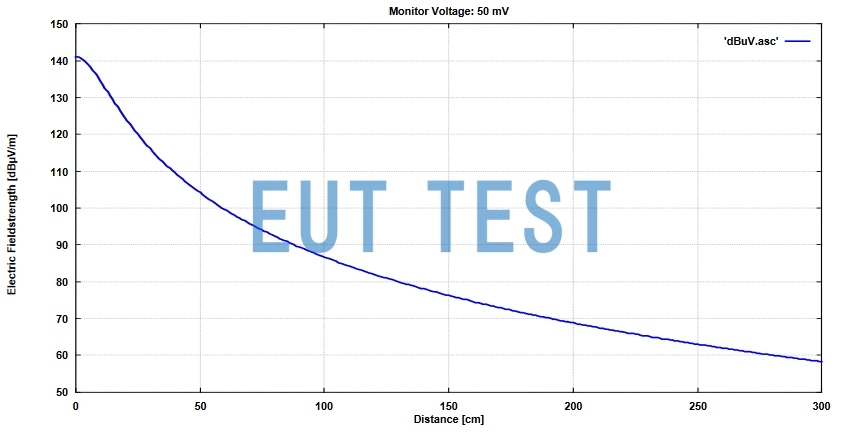

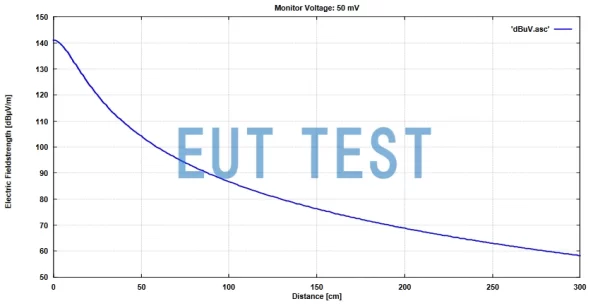

输入 50mV 监视电压时产生的电场场强

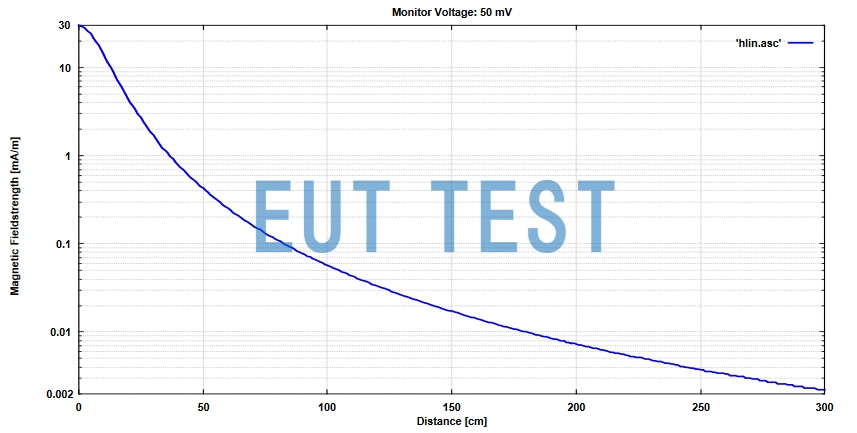

输入 50mV 监视电压时产生的磁场场强
