简介:
HFG02KIT01 是由英国 York 生产并由深圳EUTTEST代理销售的谐波闪烁比对信号源套装,该套装包含一个 HFG02 主谐波和闪烁信号发生器,HFG02是一个多功能电子负载允许用户对谐波闪烁测试仪器进行定期检查校准和期间核查比对以判断是否符合以下标准的测试要求:
- IEC/EN61000-3-2
- IEC/EN61000-3-3
- GB 17625.1
- GB 17625.2
- GB 17625.3
HFG02 提供了一种稳定且容易的方式去检查测试仪器的性能, HFG02能被锐减控制并直接校准出测试结果,使用时将 HFG02 直接连接到谐波闪烁测试仪器的EUT端口即可开展测试,无需配置其他设备。可以在谐波测试输出模式和闪烁测试输出模式手动切换。
关于 HFG01KIT01 和 HFG02KIT02 区别请联系EUTTEST获得更多信息。
EUTTEST也提供符合 IEC/EN61000-3-2 及 IEC/EN61000-3-3 的谐波闪烁测试设备,详情联系我们获得更多信息。

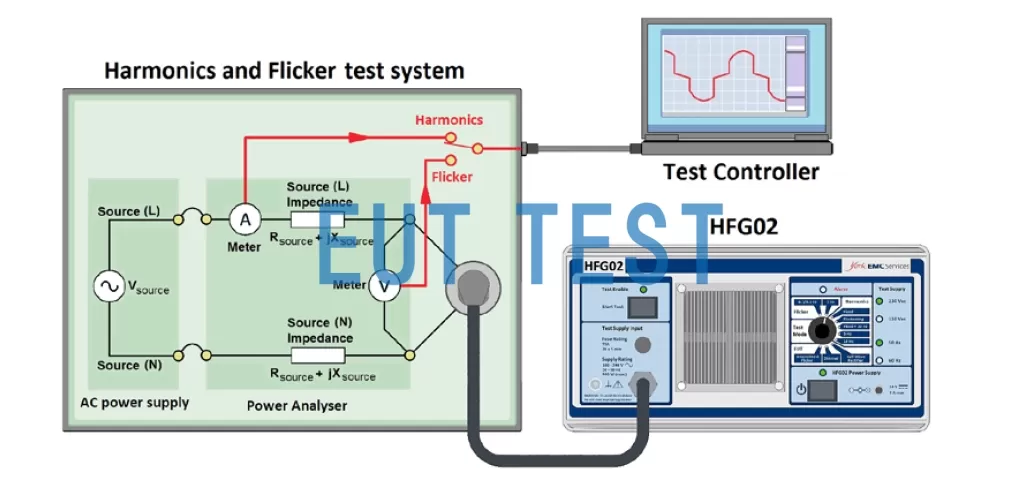

校准谐波闪烁测试仪器的使用配置图
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | HFG02KIT01 |
生产商 | York |
代理商 | Euttest.com |
尺寸 | 330mm*320mm*170mm |
重量 | 8kg |
测试电源 | 测试电压110V或220V, 测试频率50/60Hz,测试功率500W |
外部电源供应器 | 100-240Vac,50-60Hz,50W |
电源连接器 | 2.1mm DC |
测试连接器 | CEE 7/7 |
谐波测试范围 | 50Hz-2kHz,高达40次谐波 60Hz-2.4kHz,高达40次谐波 |
闪烁 | 1Hz和8.33Hz/8.6Hz闪烁率 |
标准配件 | HFG02谐波闪烁发生器 CAL22:谐波闪烁测试数据 根据IEC/EN61000-3-2测试到40次谐波 根据IEN/EN61000-3-3测试1Hz和8.33Hz闪烁率 使用手册 外部电源供应器 EUTTEST培训服务 |

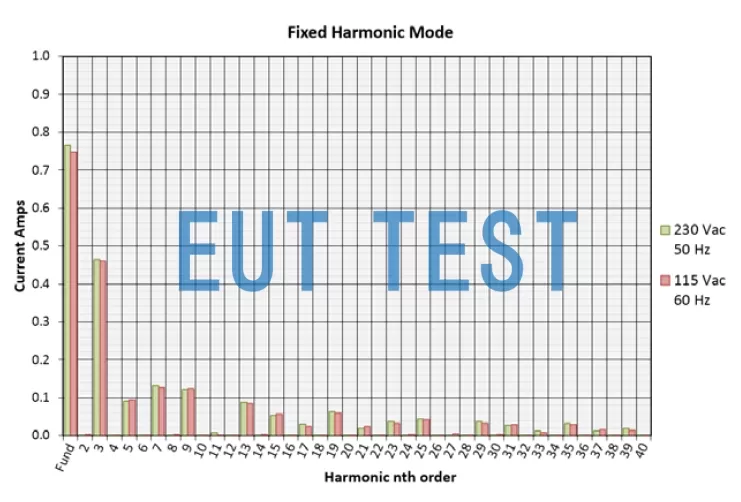

固定模式输出谐波结果 fixed harmonics mode

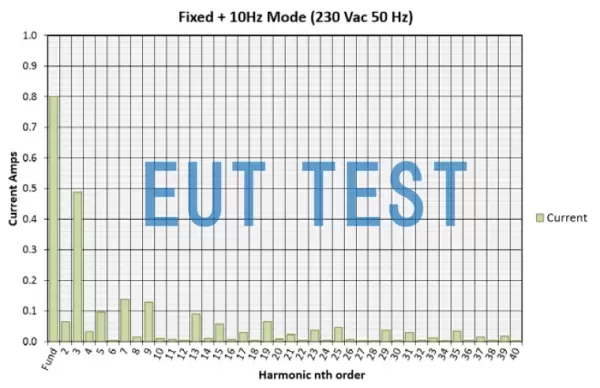

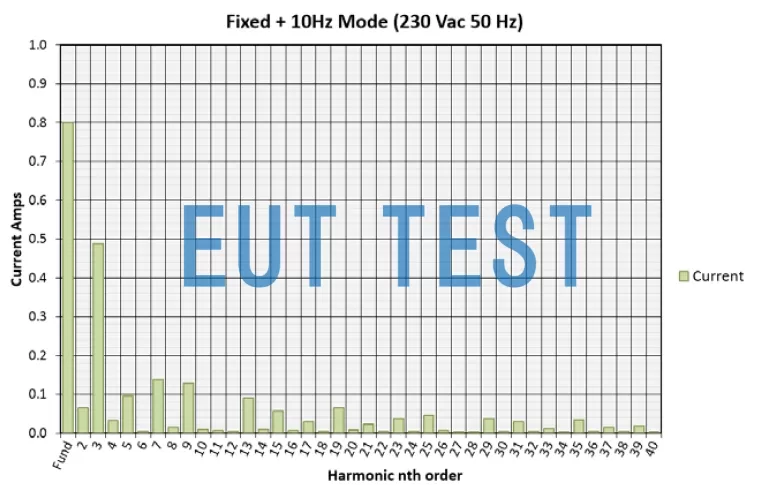

固定模式输出谐波结果 fixed harmonics mode-10Hz

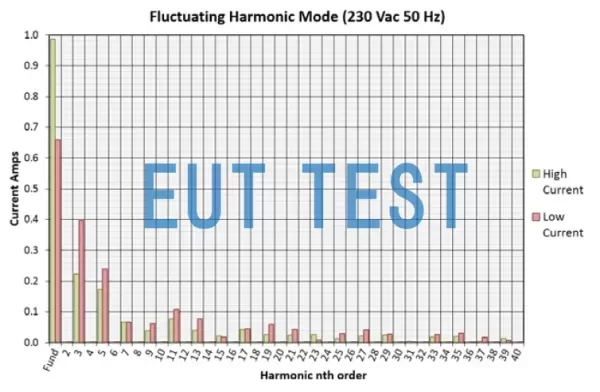

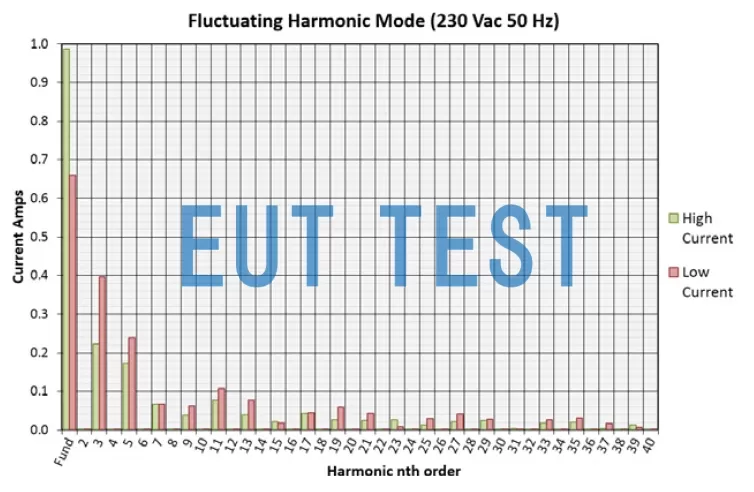

变化模式输出谐波结果 fluctuating harmonics mode

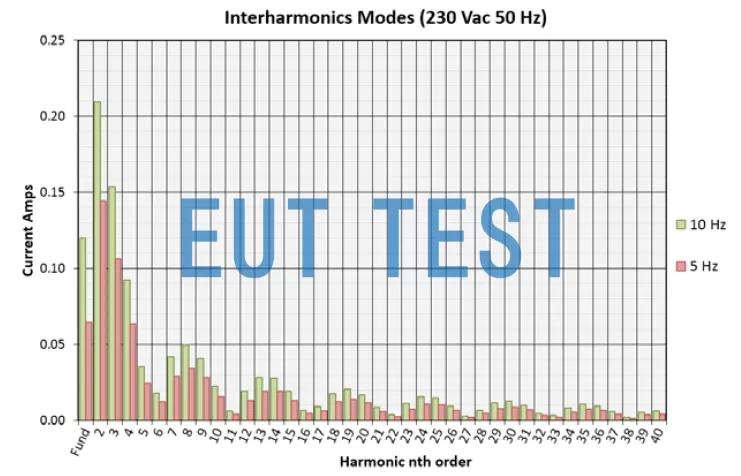

间谐波模式输出谐波结果 Interharmonics modes

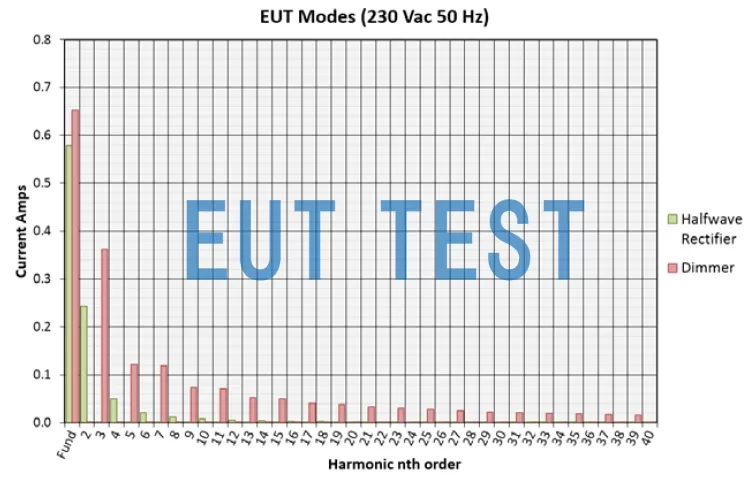

模拟230V实际EUT的输出结果

闪烁测试结果
