简介:

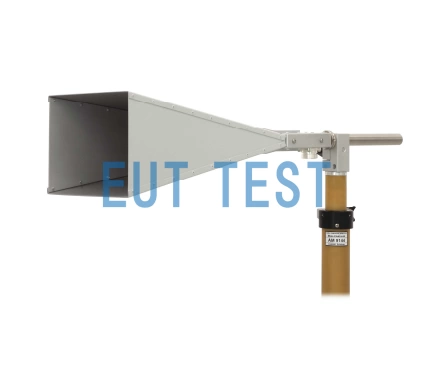

型号为 HA 9251-48 的线性极化标准增益喇叭天线是由德国 Schwarzbeck 生产并授权由深圳EUTTEST代理销售的喇叭天线,EMC测试人员可以在 4GHz-8GHz 频率范围内使用该天线与同轴连接器连接后(选择N或SC连接器)用于高功率输入,此天线被设计定位用于在1米的距离产生很高的场强。
技术参数:
<<<<提醒:左右滑动表格>>>>型号 | HA 9251-48 |
生产商 | Schwarzbeck |
代理商 | EUT TEST |
典型频率范围 | 4-8GHz |
可用频率范围 | 3.7-8.5GHz |
增益 | 17-21dBi |
天线系数 | 25-28dB/m |
VSWR | <1.5 |
连接器 | N,SC 可选 |
最大输入功率(连续波) | 1kW(4GHz);0.5kW(8GHz); |
最大输入峰值功率 | 5kW |
尺寸 | 492*164*224cm |
重量 | 1.6千克 |
1米测试距离时的电场强度:
我们推荐您使用 HA9251-48 天线在距离被测物1米远的测试位置测试辐射抗扰度,如果要用于其他测试距离,您需要重新校准或联系我们获得更多信息。

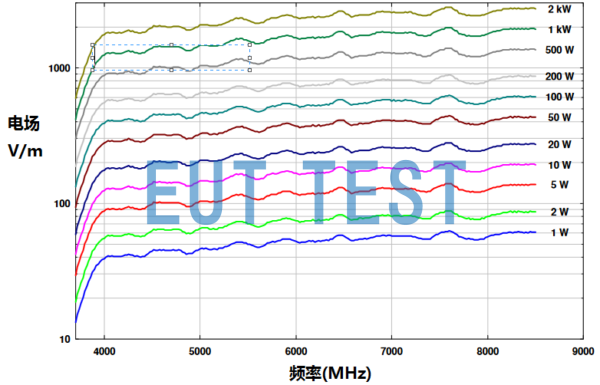

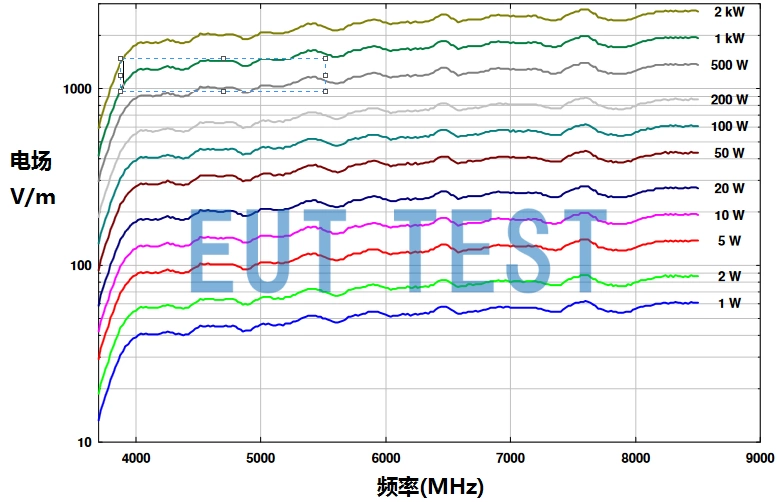

输入功率与产生的电场强度的关系曲线图
其他可选的相同序列天线产品:
此天线属于 Schwarzbeck 的 HA 9251 序列喇叭天线之一,如此天线不满足您的要求,我们还提供以下天线产品供您选择:
- HA 9251-12 ;测试频率 1 GHz – 2 GHz 。
- HA 9251-24 ;测试频率 2 GHz – 4 GHz 。
