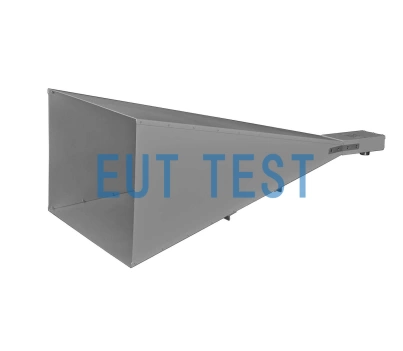

HA 9251-24 Schwarzbeck 4GHz的高增益喇叭天线

产品型号: HA 9251-24
产品分类: 标准增益喇叭天线
产品品牌: Schwarzbeck

最小起订: 1台
产品库存: 0
交货时间: 1-16周

测试标准: /
运用行业: /

产品保证: 原装进口 ; 全新产品 ; 授权销售
安装培训: 上门培训 ; 电话交流 ; 邮件沟通
物流配送: 广东 深圳 至 全国
支付方式: 网上银行

产品价格:

简介:

HA 9251-24 由德国 Schwarzebck工厂生产制造,EMC测试人员可以在频率范围 1.9GHz-4.6GHz 内注入最大10kW的峰值功率到此天线的输入端口,非常适合需要高功率和高场强的测试运用。我司是该公司的授权代理供应商,提供该产品的报价、原厂进口和售后服务。

技术参数:

<<<<提醒:左右滑动表格>>>>
型号HA 9251-24
制造商Schwarzbeck
代理商中国 EUTTEST
可用频率范围1.9-4.6 GHz
天线增益17-20 dBi
天线系数19-23 dB/m
半功率波束宽度-电场17° @ 2 GHz

13° @ 3 GHz

11° @ 4 GHz

半功率波束宽度-磁场19° @ 2 GHz

14° @ 3 GHz

16° @ 4 GHz

输入输出连接器7/16
最大输入功率2 kW
最大峰值输入功率10 kW
尺寸325*445*965 mm
重量5.6 千克
<<<<提醒:左右滑动表格>>>>

增益曲线图:

受限于 HA9251-24 天线的测试频率过高,我们只建议使用HA9251-24 在离被测物 1米 测试距离的地方注入电场强度,全可用频率范围的增益数据如下图所示。

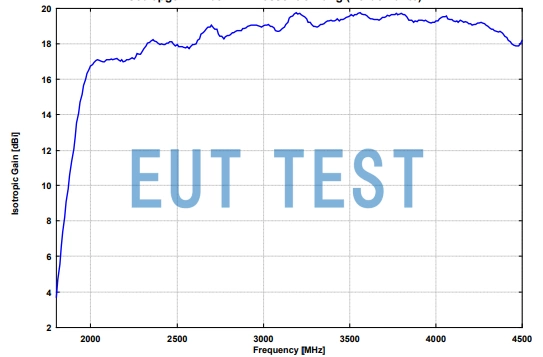

HA 9251-24 在1米测试距离时的增益曲线图

在1米测试距离时的增益曲线图

其他可选的相同序列天线产品:

此天线属于 Schwarzbeck 的 HA 9251 序列喇叭天线之一,如此天线不满足您的要求,我们还提供以下天线产品供您选择:
