简介:
FMZB 1519 C 是由德国 Schwarzbeck 公司研发制造的有源磁场接收环形天线,50cm的天线直径根据CISPR 16-1-4 和 ANSI C 63.10 标准制造,可用频率范围从9 kHz-30 MHz,当输入信号接近或超过环天线的 1dB压缩点时,天线前端的过载指示器将被激活,测试工程师可以远程查看该指示器的状态并做出测试终止的决定。
测试运用:
此环天线可以连接符合 CISPR16的 EMI接收机,组成一个低噪声且能测量脉冲信号的场强测量系统,该环形天线使用坚固的铝合金外壳制造,并在底部安装有1/4螺纹,可以将该天线安装在天线三脚架 AM9144 或手持的手柄选件上。

可以安装在手柄上进行测试
此环天线由 Schwarzbeck – Mess-Elektronik 制造并由深圳 EUTTEST 代理销售和提供售后服务,所以我们也提供定制该天线安装在三脚架的适配器等选件。
此环天线 FMZB1519C 配置了10个碱性镍氢(NiMH-Mignon)可充电电池,可用于在长波、中波和短波频率范围内对磁场(虚拟电场)进行频率选择性测量,还可用于根据CISPR(例如CISPR16-1-4),MIL,FCC,EN,ISO,ANSI,ETSI和许多其他标准进行测试。
选配注意:
此环天线替代了已经停产的 FMZB 1513 B 。
当测试 CISPR32 标准时,天线直径 50cm是不能满足标准测试需求的,您需要配置特殊的60cm天线直径,请选购:
技术参数:
<<<<提醒:左右滑动表格>>>>天线型号 | FMZB 1519 C |
生产商 | Schwarzbeck |
代理商 | 深圳 EUTTEST |
测试频率 | 9kHz-30MHz |
天线系数-电场 | 20 dB/m |
天线系数-磁场 | -31.5 dB/Ωm |
天线环直径 | 50cm |
场强测量范围-9kHz 中频带宽 | 31-140 dBμV/m (1 MHz) |
场强测量范围-200Hz 中频带宽 | 11-140 dBμV/m (1 MHz) |
频率响应 | ±1dB |
驻波比 | <2 |
工作时间 | >12小时 |
供电电池 | 12V NiMH 1.9 Ah |
天线支架适配螺纹 | 3/8英寸, 1/4英寸 |
天线支架适配器 | 由EUTTEST定制提供 |
手持式手柄安装螺纹 | 3/8英寸 |
手柄适配器 | 由EUTTEST定制提供 |
尺寸 | 530mm*590mm*110mm |
重量 | 1.9kg |
技术参数相关曲线图:

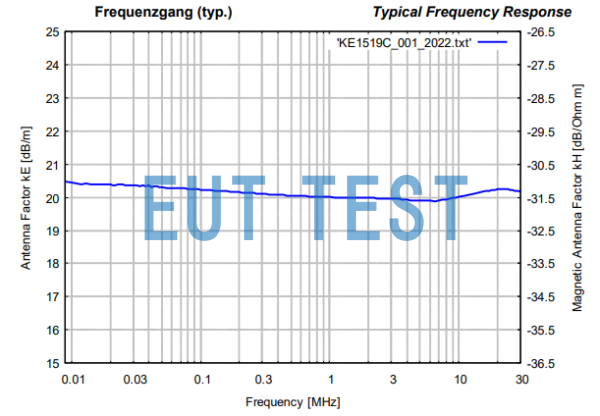

天线系数曲线图
