简介：

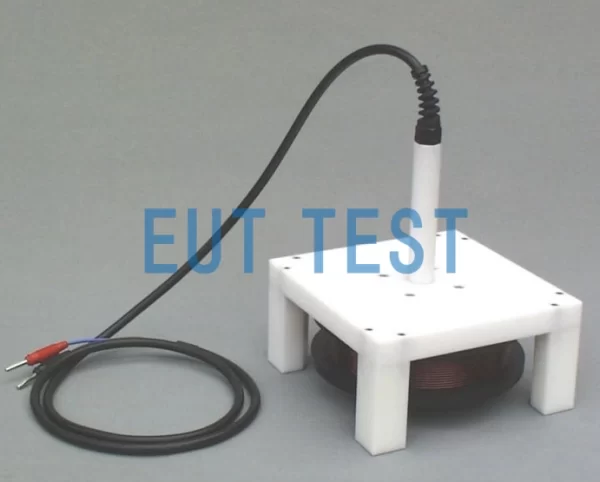

FESP 5133-1330 是由德国 Schwarzbeck 生产并由EUTTEST代理销售的手持辐射环天线测试设备，设计用于对测试频率20 kHz的磁场抗扰度测试，线圈中心与EUT表面之间有50mm的固定测试距离，产生的磁场强度与线圈电流成正比。典型应用是符合测试标准 VG 95377 – SF 01 G 的磁场抗扰度测试要求。
技术参数：
<<<<提醒：左右滑动表格>>>>| 型号 | FESP 5133-1330 |
| 设备名称 | 手持辐射环天线 |
| 制造商 | Schwarzbeck |
| 代理商 | Euttest 提供报价和售后服务 |
| 匝数 | 225 |
| 线直径 | 2 mm Cu |
| 中心环直径 | 126mm |
| 中心环到EUT测试距离 | 50mm |
| 最大电流 | 20 A |
| 50mm场强 | 17 kA/m |
| 安装和培训 | EUTTEST |
| 1A电流场强 | 858.2A/m |
| 1000A/m电流 | 1.165 A |
| 1A电流磁通密度 | 1.078 mT 180.66 dBpT |
| 尺寸 | 190 x 190×290 mm |
| 连接器 | 4mm香蕉头 |
| 可用频率 | 0 – 20（50）kHz |
| 符合标准 | VG95377- SF 01 G |
| 重量 | 5.3 kg |
产生的磁场强度分布图：

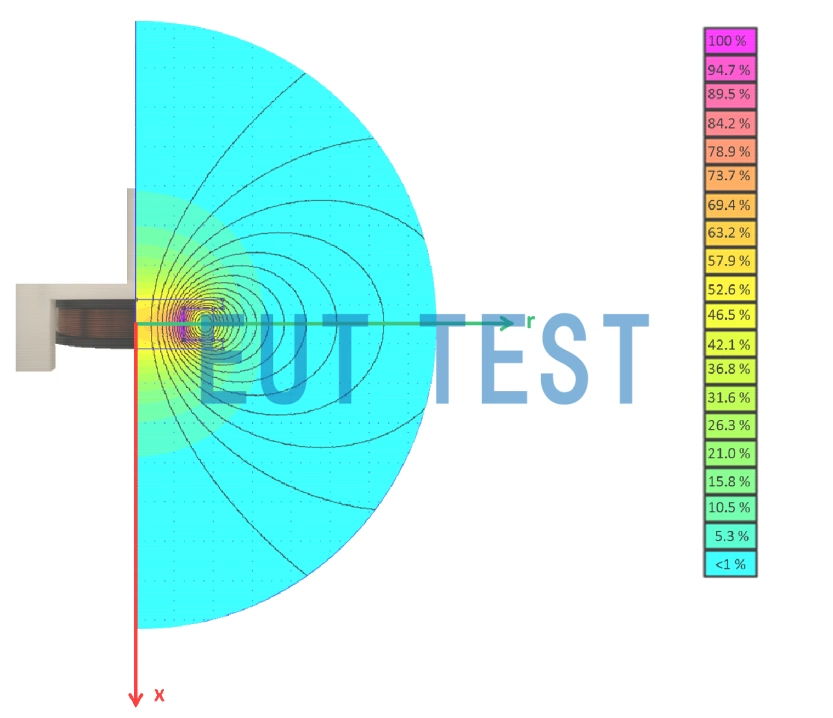

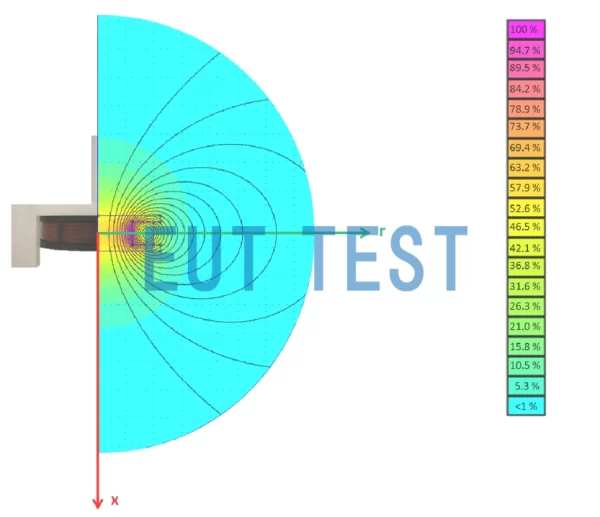

下图是5133-1330环形天线的截面平面中的磁场强度分布图。此时线圈电流设置为 1A，右侧的结果以线圈内部区域产生的最大场强度百分位数显示。图中的两个轴 x 和 r 分别以绿色和红色突出显示，并沿着这些x轴和r轴对磁场通量进行了分析。
在r轴和x轴的磁场强度分布图
