简介:
美国 FCC 公司一共生产了FCC-801-M*(CDN-M 序列)、FCC-801-AF*(CDN-AF 序列)、FCC-801-C1-*(CDN-C 序列)、FCC-801-S*(CDN-S 序列)、FCC-801-T* (CDN-T 序列)五个序列的耦合去耦网络测试设备,全部符合IEC 61000-4-6 和GBT17626.6标准要求。
FCC 公司的全称是 Fischer Custom Communications, Inc.,我司是美国FCC公司的授权代理商,可以提供美国FCC 公司生产的所有CDN 耦合去耦网络产品目录和报价。
本页面只做产品目录汇总,详细各产品的技术参数和询价请点击产品型号查看和咨询。
本页面介绍了 CDN耦合去耦网络的来源和测试标准IEC61000-4-6的要求,还说明了 CDN 的分类和电子设计原理图,最后展示了美国FCC公司生产的 CDN序列产品, CDN是一种用于测试 CS 传导抗扰度 的测试仪器。

FCC CDN 耦合去耦网络
CDN耦合去耦网络测试标准:
使用 CDN可以测试很多的标准,包括IEC的基础标准,还有一些特定行业的产品标准。
- 基础标准包括:IEC61000-4-6 / GB/T17626.6 / IEC61000-4-16;
- 另外很多产品和行业的标准也会提到需要测试传导抗扰度,但它们都会引用上述基础标准的测试方法来测试,所以只要购买符合 IEC61000-4-6 标准要求的耦合去耦网络,测试实验室即可按标准要求测试很多行业的电子产品的传导抗扰度。
IEC61000-4-6 / GBT17626.6要求在150kHz至80MHz范围内对受试设备进行测试传导抗扰度测试,测试频率可达230MHz。CDN可以用于以下电子产品的传导测试,测试范围包括电子产品的电源线-非屏蔽平衡线-音频线-屏蔽线-同轴线 的耦合去耦网络;
CDN耦合去耦网络的分类和被测线缆类型:
下表是 IEC61000-4-6 / GBT17626.6-2017 对CDN的分类使用要求。

IEC61000-4-6 / GB/T17626.6-2017 对CDN的分类使用要求
我公司代理销售 Fischer Custom Communications, Inc. 公司生产的所有种类的耦合去耦网络CDN ,CDN一般用于传导抗扰度测试。本文最后也给出了所有的CDN可选型号。
符合标准IEC61000-4-6 IEC61000-4-16 GB/T17626,按照标准要求,CDN一般分为以下几种类别。
- CDN M序列:适用于直流、单相电(2线/3线)、三相电(4线/5线)的产品传导抗扰度测试。
- CDN S序列:适用于同轴电缆、LAN、USB接口用电缆和音频系统用电缆的传导抗扰度测试。
- CDN T序列:适用于ISDN线、电话线、CAT5等线缆的传导抗扰度测试。
- CDN AF序列:适用于以上序列都不能测试的情况下采用。
CDN耦合去耦网络 的原理:
IEC61000-4-16定义了在DC – 150 kHz.进行传导抗扰度试验。标准中提及并规定EMC测试人员需要使用如下图和下方介绍的耦合去耦网络:
- 电源和输入输出耦合网络:使用电容C=1.0μF,电阻R=100×nΩ,n是导线的数量
- 通信端口的耦合网络(T型):使用电容C=4.7μF,电阻R=200Ω
- 耦合去耦网络CDN的典型运用通常是从9 kHz – 150 kHz。
- 去耦设备:在0-150kHz范围内提供共模衰减,可以使用变压器和转换器。
- —–输入对输出和输入/输出对地的绝缘承受能力:1kV,50/60Hz,60s
- —–在15Hz-150kHz频率范围的共模去耦合衰减:≥60dB

FCC CDN耦合去耦网络 的电路原理图
FCC生产的CDN耦合去耦网络 简介:
美国FCC- Fischer Custom Communications可以提供EUT产品线中的所有CDN类型,覆盖9kHz–80 MHz,因此允许根据IEC 61000-4-16和IEC 61000-4-6进行测试。德国的NAMUR测试规范要求更高的测试水平,最高可达30V开路电压。这需要比标准耦合去耦网络更高的额定功率为6-10瓦。总额定功率不得低于40W:
- 为了包括从射频干扰端口到EUT端口的基本插入损耗,1 kHz 80%调制和反射总是存在于所有制造商制造的所有CDN电路中。一些制造商认为他们的CDN能够进行30伏测试,但没有为CDN配备调制所需的额定功率。
- 我们的每个CDN设计都可以定制为最高75瓦的功率,保证了足够的耦合能力,高于现有市场上任何其他CDN的电压水平。
- CDN作为低通滤波器,防止易受干扰的测试信号干扰辅助设备。需要一系列耦合解耦网络来匹配各种各样的电子设备仪器、系统、计算机、打印机和电器。美国FCC提供超过35种
- 不同的耦合去耦网络和自定义配置是可用的。全部耦合去耦网络在150 kHz–230 MHz之间保持150Ω阻抗。

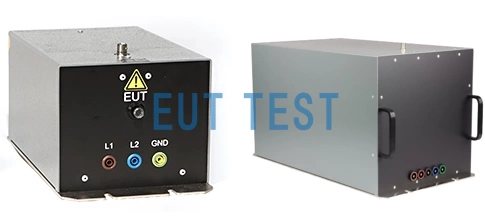

FCC CDN M序列耦合去耦网络
CDN M序列耦合去耦网络产品目录-美国FCC
CDN M系列的作用:用于电源线耦合:单相/三相/Δ/Y
美国M1电源线CDN用于将共模连续波和调制信号耦合到单个电源线上系统。M1是理想的汽车系统使用底盘作为直流回路。M2通常用于2线电力导体电缆,M3用于2线单相电缆。M4用于三相带P.E.和M5的电源用于中性点接地和保护接地的三相系统。美国FCC提供超过15种电源线配置
<<<<提醒:左右滑动表格>>>>型号 | 频率 | *EUT 电源线 数量 | 最大 电流 | 最大 电压 | 满足标准 |
FCC-801-M1-50A | 150kHz-230MHz | 1 | 50A | DC-60Hz 1000V | IEC61000-4-6 注入功率:12W |
FCC-801-M2-16A-10kHz | 10kHz-230MHz | 2 | 16A | DC-60Hz 250V | IEC61000-4-6 注入功率:12W |
FCC-801-M2-16A | 150kHz-230MHz | 2 | 16A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-25A | 150kHz-230MHz | 2 | 25A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-32A | 150kHz-230MHz | 2 | 25A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-50A | 150kHz-230MHz | 2 | 25A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-100A-1 | 150kHz-80MHz | 2 | 100A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-125A | 150kHz-80MHz | 2 | 125A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-200A-1 | 150kHz-80MHz | 2 | 200A | DC-60Hz 250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M2-M3-16A | 150kHz-230MHz | 3 | 16A | M2:DC-60Hz:250V M3:50Hz-60Hz:250V | IEC61000-4-6 |
FCC-801-M3-16A | 150kHz-230MHz | 3 | 16A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M3-25A | 150kHz-230MHz | 3 | 25A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M3-32A | 150kHz-230MHz | 3 | 32A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M3-50A | 150kHz-230MHz | 3 | 50A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M3-75A | 150kHz-80MHz | 3 | 75A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M3-100A-1 | 150kHz-80MHz | 3 | 100A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M3-200A-1 | 150kHz-80MHz | 3 | 200A | 50Hz-60Hz:250V:L-L 500V:L-G | IEC61000-4-6 注入功率:9W |
FCC-801-M4-16A | 150kHz-230MHz | 4 | 16A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M4-25A | 150kHz-230MHz | 4 | 25A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M4-32A | 150kHz-230MHz | 4 | 32A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M4-50A | 150kHz-230MHz | 4 | 50A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M4-100A-2 | 150kHz-80MHz | 4 | 100A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M4-200A-1 | 150kHz-80MHz | 4 | 200A | 50Hz-60Hz:250V:L-L 480V:L-G | IEC61000-4-6 注入功率:12W |
FCC-801-M5-16A | 150kHz-230MHz | 5 | 16A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
FCC-801-M5-25A | 150kHz-230MHz | 5 | 25A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
FCC-801-M5-32A | 150kHz-230MHz | 5 | 32A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
FCC-801-M5-50A | 150kHz-230MHz | 5 | 50A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
FCC-801-M5-75A | 150kHz-80MHz | 5 | 75A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
FCC-801-M5-100A-1 | 150kHz-80MHz | 5 | 100A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
FCC-801-M5-200A-1 | 150kHz-80MHz | 5 | 200A | 50Hz-60Hz:277V:L-L 480V:L-G | IEC61000-4-6 注入功率:15W |
*:电源线数量1/2/3/4/5代表可以同时连接L1/GND/L2/L3/N
CDN-T8-T4非屏蔽平衡性耦合网络-美国FCC
T系列:用于非屏蔽平衡线:2线/4线/8线
T系列cdn用于将RF连续波信号和调制信号耦合到非屏蔽的平衡线。它允许阻抗600Ω@ 1 MHz和100Ω@ 250 MHz的平衡电路的正常运行。

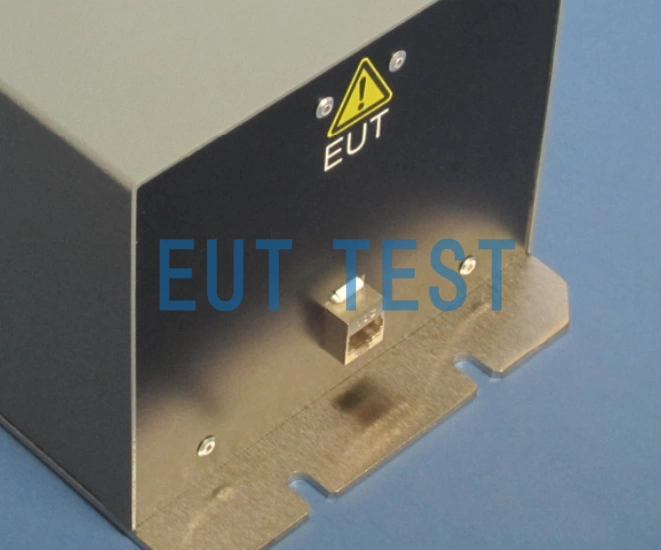

FCC CDN T 序列耦合去耦网络
型号 | 频率 | 接口 | 最大 电流 | 最大 电压 | 满足标准 |
600050-FCC-801-T8-SRJ45 | 150kHz-230MHz | RJ45 | 1A | AC:100V DC:100V | IEC61000-4-6 CSPR22 |
600155-FCC-801-T4-RJ45 | 150kHz-230MHz | DB25-RJ45 | 0.4A | AC:100V DC:100V | IEC61000-4-6 CSPR22 |
600156-FCC-801-T8-SRJ45 | 150kHz-230MHz | RJ45 | 0.4A | AC:100V DC:100V | IEC61000-4-6 CSPR22 |
600167-FCC-801-T2-RJ11 | 150kHz-230MHz | DB25-RJ11 | 0.4A | AC:100V DC:100V | IEC61000-4-6 CSPR22 |
F-090407-1004-1A | 150kHz-80MHz | RJ45 | 插损<2dB@250MHz | IEC61000-4-6 CSPR22 | |
F-121221-1004-1_10GB-CDN-1 | 150kHz-80MHz | RJ45 ISO TR24750 PL | 1A | AC:100V DC:100V | IEC61000-4-6 CSPR22 |
F-140714-1004-1 | 150kHz-80MHz | RJ45 ISO TR24750 PL | 1A | AC:100V DC:100V | IEC61000-4-6 CSPR22 |
CDN S系列屏蔽线耦合去耦网络-美国FCC-用于测试屏蔽电缆

FCC CDN S 系列屏蔽线耦合去耦网络
型号 | 频率 | 接口 可用线缆 | 最大 电流 | 最大 电压 | 满足标准 |
FCC-801-S-USB2_0 | 150kHz-230MHz | USB 4线TypeA TypeB | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S-USB3_0 | 150kHz-230MHz | USB 9线TypeA TypeB | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S2 | 150kHz-230MHz | DB9- 串口 2线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S4 | 150kHz-230MHz | DB9- 串口 4线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S8-RJ45 | 150kHz-230MHz | RJ45 8线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S8 | 150kHz-230MHz | DB9- 串口 8线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S9 | 150kHz-230MHz | DB9- 串口 9线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S15 | 150kHz-230MHz | DB15- 串口 15线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S19-HDMI | 150kHz-230MHz | HDMI 19线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S25 | 150kHz-230MHz | DB25- 并口 25线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-S37 | 150kHz-230MHz | DB37- RS422 37线 | 3A | AC:250V DC:250V | IEC61000-4-6 最大9W |
CDN C系列同轴线耦合去耦网络-美国FCC:用于同轴电缆(带屏蔽层)
C系列CDN用于将RF干扰信号耦合到RF同轴电缆的屏蔽上。50欧姆适用于射频测试,75欧姆系统适用于视频传输系统设备。

FCC CDN C 系列同轴线耦合去耦网络
型号 | 频率 | 接口 可用线缆 | 最大 电流 | 最大 电压 | 满足标准 |
FCC-801-C1-BNC-50 | 150kHz-230MHz | BNC 50Ω 1线 | 1A | AC:350V DC:600V | IEC61000-4-6 最大9W |
FCC-801-C1-BNC-75 | 150kHz-230MHz | BNC 75Ω 1线 | 1A | AC:350V DC:600V | IEC61000-4-6 最大9W |
CDN AF系列非屏蔽线耦合去耦网络-美国FCC:用于非屏蔽音频电缆
AF系列是非屏蔽音频电缆的理想选择,可提供2至50针。这个CDN允许有意信号的传输带宽大于2kHz。CISPR 15使用这种CDN类型的变体扩展到300MHz。检查音频系统的阻抗和工作频率很重要,防止对CDN影响。

FCC CDN AF 系列非屏蔽线耦合去耦网络
型号 | 频率 | 接口 可用线缆 | 最大 电流 | 最大 电压 | 满足标准 |
FCC-801-AF2 | 150kHz-230MHz | 香蕉头 2线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大12W |
FCC-801-AF3 | 150kHz-230MHz | 香蕉头 3线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大12W |
FCC-801-AF4 | 150kHz-230MHz | 香蕉头 4线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大12W |
FCC-801-AF8 | 150kHz-230MHz | DB9 4线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大8W |
FCC-801-AF9 | 150kHz-230MHz | DB9 9线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大8W |
FCC-801-AF15 | 150kHz-230MHz | DB15 15线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大9W |
FCC-801-AF25 | 150kHz-230MHz | DB25 25线 | 2A | AC:250V DC:250V | IEC61000-4-6 最大9W |
我公司还代理销售 schwarzbeck 公司的CDN耦合去耦网络,联系我们获得更多信息。
